A1.33.20.210 - ПРИВІД HYDR. 63/36/400 Л:680 ЗАМОК ГІДРОЛІДЕР

гідравлічний циліндр подвійної дії

в комплекті з запобіжним клапаном "замок"

виробництво:

оригінальний продукт марки Hydrolider, символ виробника: 1.33.20.210; CJ2F 63/36/400 U35

застосування приводу:

має широке застосування в гідравлічних системах сільського господарства, садівництва, лісового господарства, будівництва та широкої промисловості.

привід підходить для різних видів сільськогосподарської техніки, таких як: захоплення тюків, Крокодили, повороти, а також снігоочисники, обприскувачі, циклопи, навантажувачі HDS, будівельна техніка, навантажувачі, екскаватори, підмітальні машини, промислові машини та інше обладнання з гідравлічним управлінням.

застосування запобіжного клапана:

запобіжний клапан (замок) використовується для блокування руху приводу в обох напрямках. Забезпечує стабілізацію положення штока поршня в той момент, коли ми не контролюємо привід, і в той же час на нього діють великі сили. Блокування клапана перестає працювати автоматично, коли ми починаємо керувати гідравлічним розподільником і відпускаємо тиск у напрямку приводу.

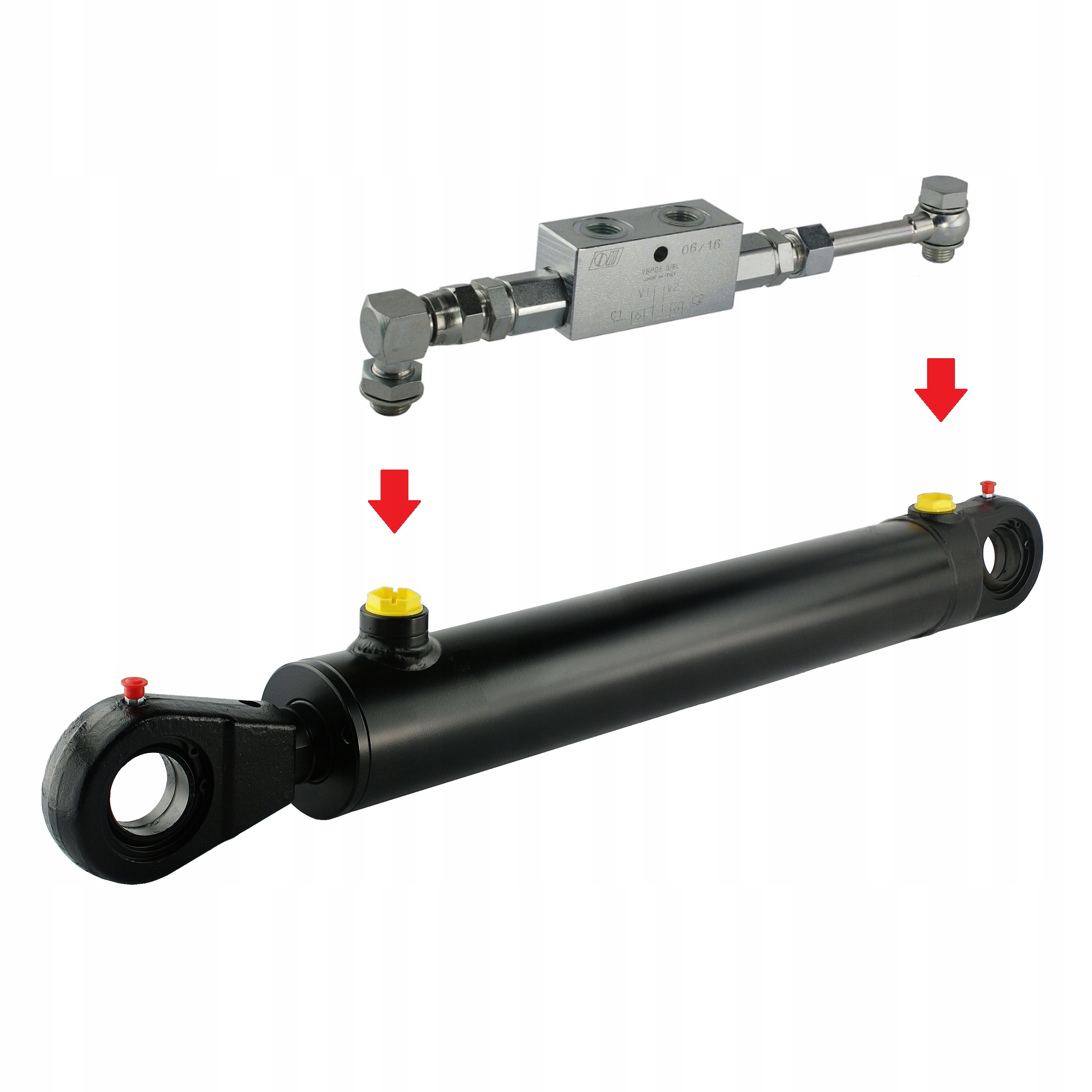

те, що ви бачите на зображенні, - це тільки металеві елементи, з яких виготовлений привід. Насправді привід коштує стільки ж, скільки внутрішні ущільнення, які використовуються для його будівництва. Ми гарантуємо, що всі наші приводи мають посилені ущільнення, які не виробляються в Китаї та інших країнах Далекого Сходу. Якщо ви хочете якості і довговічності , виберіть приводи марки Hydrolider, які є єдинимигарантією надійності на роки .

Загальна інформація приводу:

• кріплення головки з боку труби: зварна
• кріплення головки з боку стрижня: навинчиваемая
• тип сальника (закриває ковпачка): різьбовий, угвинчується в трубу
• тип стрижня (штока): хромований, зварюваний

розміри привода:

• зовнішній діаметр поршня (труби): 73 мм
• внутрішній діаметр поршня (труби): 63 мм
• діаметр штока поршня: 36 мм
• діаметр отворів для штифтів: 35 мм
• хід (робоче рух) штока поршня: 400 мм
• довжина в стані спокою, виміряна по осях отворів: 680 мм
• внутрішня різьба під з'єднання: m22x1.5

робочі параметри привода:

• максимально допустимий робочий тиск: 250 бар
• допустима температура навколишнього середовища: -40C до +60 C
• допустима температура масла: -15 C до +80 C
• тип рідини: гідравлічне масло на основі мінерального масла

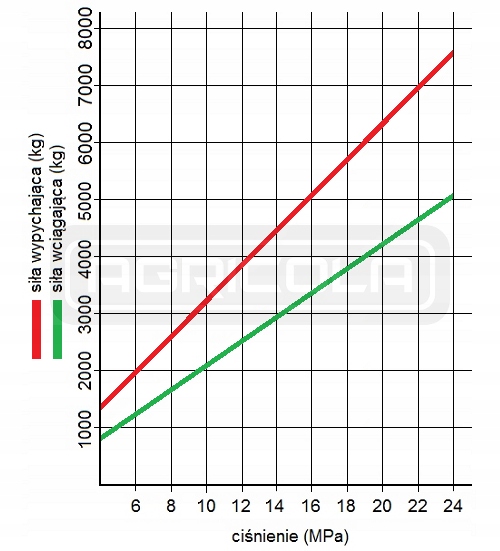

таблиця показує зміну штовхає сили пропонованого циліндра в залежності від зміни тиску масла в гідравлічній системі (фото).):

комплекти Agricola розроблені таким чином, щоб їх можна було легко зібрати самостійно. У зв'язку з безпекою товару в

транспорті і обмеженнями, що випливають з правил кур'єрських компаній, комплект відправляється в не скрученому стані. В комплект входить

точна графічна інструкція по збірці з переліком окремих елементів, що входять до його складу.
