2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ КОМПЛЕКТ 40 л/хв.

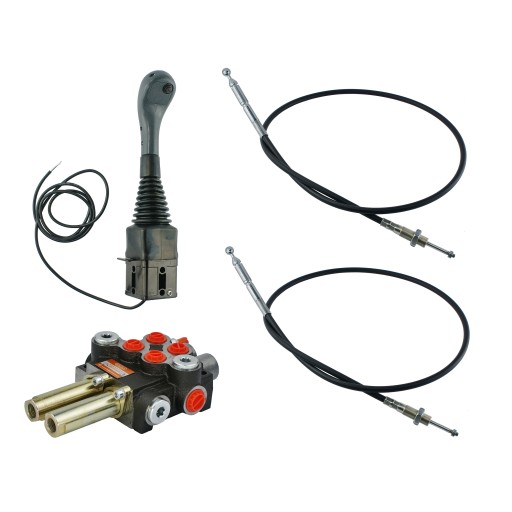

Набір включає:

• кульковий джойстик з однією кнопкою
• дві лінії довжиною 1,5 м
• 2-секційний гідророзподільник 40 л/хв з однією плаваючою секцією

Виробництво:

Оригінальний продукт торгової марки Badestnost, символ: 1.25.00.002.22

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві та лісовому господарстві, будівництво та промисловість у широкому розумінні.

Адаптований до тракторів і машин з відкритою гідравлічною системою. Відкрита система характеризується тим, що гідравлічний насос запускається при запуску двигуна, а гідророзподільник, коли він не використовується, вільно тече масло від насоса в бак. Насос працює вільно, а масло циркулює між розподільним насосом і баком під низьким тиском.

Набір адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, тури, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Застосування в фронтальних навантажувачах TUR:

Плаваюча секція, також відома як вільний потік, використовується, серед іншого, для снігоочисників або фронтальних навантажувачів TUR. Він забезпечує вільний рух поршневого штока в гідравлічних циліндрах і захищає елементи, які мають прямий контакт із землею, наприклад, лезо плуга, від пошкоджень.

Ідеально підходить для керування двома секціями в повороті, підйому рами та нахилу лопати в тракторах, де продуктивність гідравлічного насоса не перевищує 40 л/хв, включаючи:

Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 та інші.

Приклад застосування:

Керування двома незалежно працюючими приводами (фото).

Загальна інформація:

Управління джойстиком має багато переваг, які роблять роботу швидшою, приємнішою та безпечнішою. Джойстик означає, перш за все, більш комфортне, зручне і точне управління машиною. Встановлення джойстика всередині кабіни та викидання розподільника назовні зберігають кабіну чистою та вільною від витоків масла.

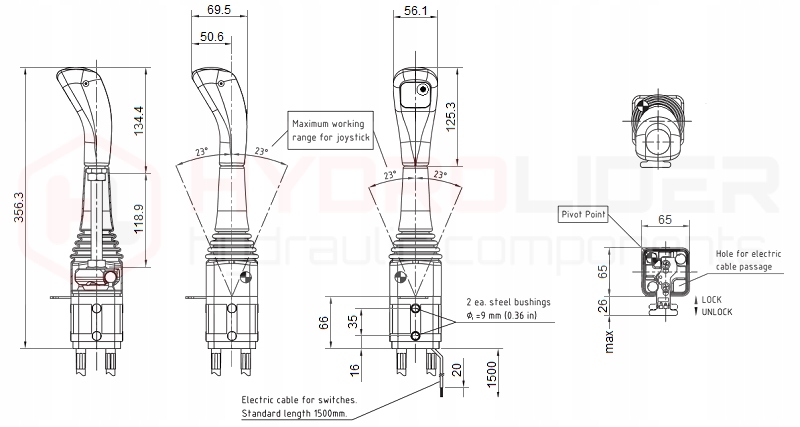

Джойстик:

Призначений для механічного керування двома секціями в розподільнику. Має додаткову кнопку та вихід електричного джгута, що дозволяє використовувати електромагнітний клапан, який буде керувати додатковою, третьою секцією, наприклад, у навантажувачі ТУР, крокодилі чи рулонному захваті.

Внутрішні елементи конструкції з алюмінію, корпус з міцного пластику. Італійське виробництво INDEMAR.

Посилання:

• Довжина кабелів в комплекті: 1,5 м.
• Різьба з боку розподільника: корпус кабелю M16x1.5, кабельна стяжка M6x1
• З боку джойстика кулька діаметром 14 мм

Вироблено в Польщі для Hydrolider Polska.

ДВОСЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК:

Максимальний потік до 40 л/хв. Контроль односторонніх і двосторонніх циліндрів. Управляти спліттером рекомендується за допомогою мотузок і джойстика.

Болгарське виробництво Badestnost.

Елементи керування:

Перший розділ — це трипозиційний повзунок (1–0–2), пружинний, тобто повертає у нейтральне положення (0), якщо лінія ослаблена.

• Положення 0 нейтраль (тросик ослаблений), шток поршня циліндра стоїть - масло йде в перелив.
• Робоче положення 1 (трос тягне повзунок), шток поршня циліндра висувається.
• Робоче положення 2 (трос штовхає повзун), шток поршня циліндра втягується.

Друга секція, чотирипозиційний повзунок (1 - 0 - 2 - 3), три позиції (1 - 0 - 2) на пружині (повертається в положення 0) , положення (3) плаваюче на засувці (повзунок зупиняється в плаваючому положенні).

• Положення 0 нейтраль (тросик ослаблений), шток поршня циліндра стоїть - масло йде в перелив.
• Робоче положення 1 (трос тягне повзунок), шток поршня циліндра висувається.
• Робоче положення 2 (трос штовхає повзун), шток поршня циліндра втягується.
• Плаваюче положення 3 із засувкою (трос штовхає повзун до упору), шток поршня циліндра вільно працює, вільно висувається та втягується під дією сил.

З'єднання:

Внутрішня різьба в корпусі: живлення: 1/2''; повернення: 1/2''; секції: 3/8''

Кабельні з’єднання:

• Внутрішня різьба труби: M16x1,5
• Внутрішня різьба наконечник повзунка: M6x1,5

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимум зворотний тиск: 50 бар
• Максимальний тиск секції: 300 бар
• Тиск відкриття переливного клапана зростає пропорційно зі збільшенням витрати: 180 бар при 10 л/хв. 190 бар при 20 л/ min min 200 бар при 30 л/хв 210 бар при 40 л/хв Комплекти для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тонка, висока -якісна олія: LOTOS AGROL BOXOL 26, Високоякісна олія середньої густини: AGRO OIL L-HL 32
