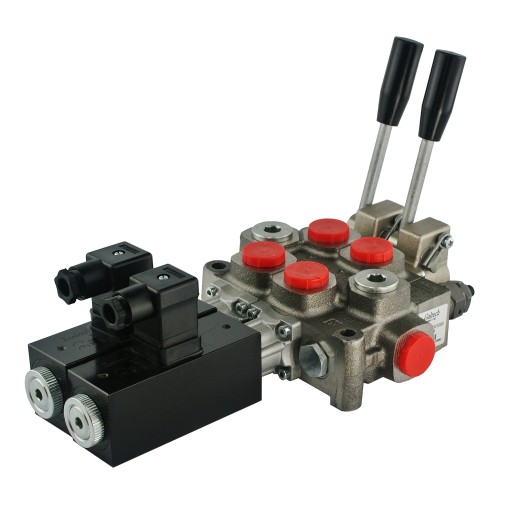

ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 2-СЕКЦІЙНИЙ Q25

З ЕЛЕКТРИЧНИМ КЕРУВАННЯМ 12 В АБО ВАЖЕЛЕМ

У КОМПЛЕКТІ З ЕЛЕКТРИЧНИМИ ПЛІНГАМИ

Виробництво:

Оригінальний продукт торгової марки Galtech, символ виробника: 1.11.60.001

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в широкому розумінні.

Розподілювач адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням .

Він ідеально підходить для машин і транспортних засобів, де необхідна можливість керувати розподільником з двох місць, наприклад, електрично з кабіни та за допомогою важелів, розташованих безпосередньо поруч із розподільником, наприклад, у HDS та кранах.

Технічні дані:

Електричний штекер і важіль включені.

Рекомендована витрата масла в системі: 0 - 40 л/хв.

Приклад керування: один привод подвійної дії.

Можливість послідовного підключення до існуючої системи (потрібна натискна муфта).

Трипозиційні повзунки (1 - 0 - 2), підпружинені, тобто самостійно повертаються в нейтральне положення після відключення живлення або відпускання важеля. Коли повзун знаходиться в нейтральному положенні (0), масло вільно тече через розподільник у зворотний канал, тоді насос не працює під тиском і розвантажується.

Принцип роботи повзуна:

• Положення 0 нейтральне (подача струму на обидві котушки припинена) шток поршня приводу стоїть - масло тече на передачу.
• Робоче положення 1 (живлення лише на першу котушку), шток поршня приводу висувається.
• Робоче положення 2 (живлення тільки на другу котушку), шток поршня приводу втягується.

Праворуч гідравлічна схема розподільника:

Струм:

Джерело живлення постійного струму (DC) 12 В

Підключення:

• Подача насоса (P1, P2): BSP 3/8'' внутрішня різьба
• Повернення до бака (T1, T2): BSP 1/2'' внутрішня різьба
• Секції (A, B): BSP 3/8'' внутрішня різьба

Діапазон тиску:

• Максимальний тиск подачі : 250 бар
• Максимальний зворотний тиск: 50 бар
• Максимальний тиск на секціях: 300 бар
• Перепускний клапан встановлено на заводі на 175 бар
• Можливість незалежна установка, зміна повного оберту на 30 бар

Типи масла, рекомендовані AGRICOLA:

• Розріджене, високоякісне масло: LOTOS AGROL BOXOL 26

Рекомендований діапазон температури масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рекомендована фільтрація масла на рівні 10 - 15 µ
