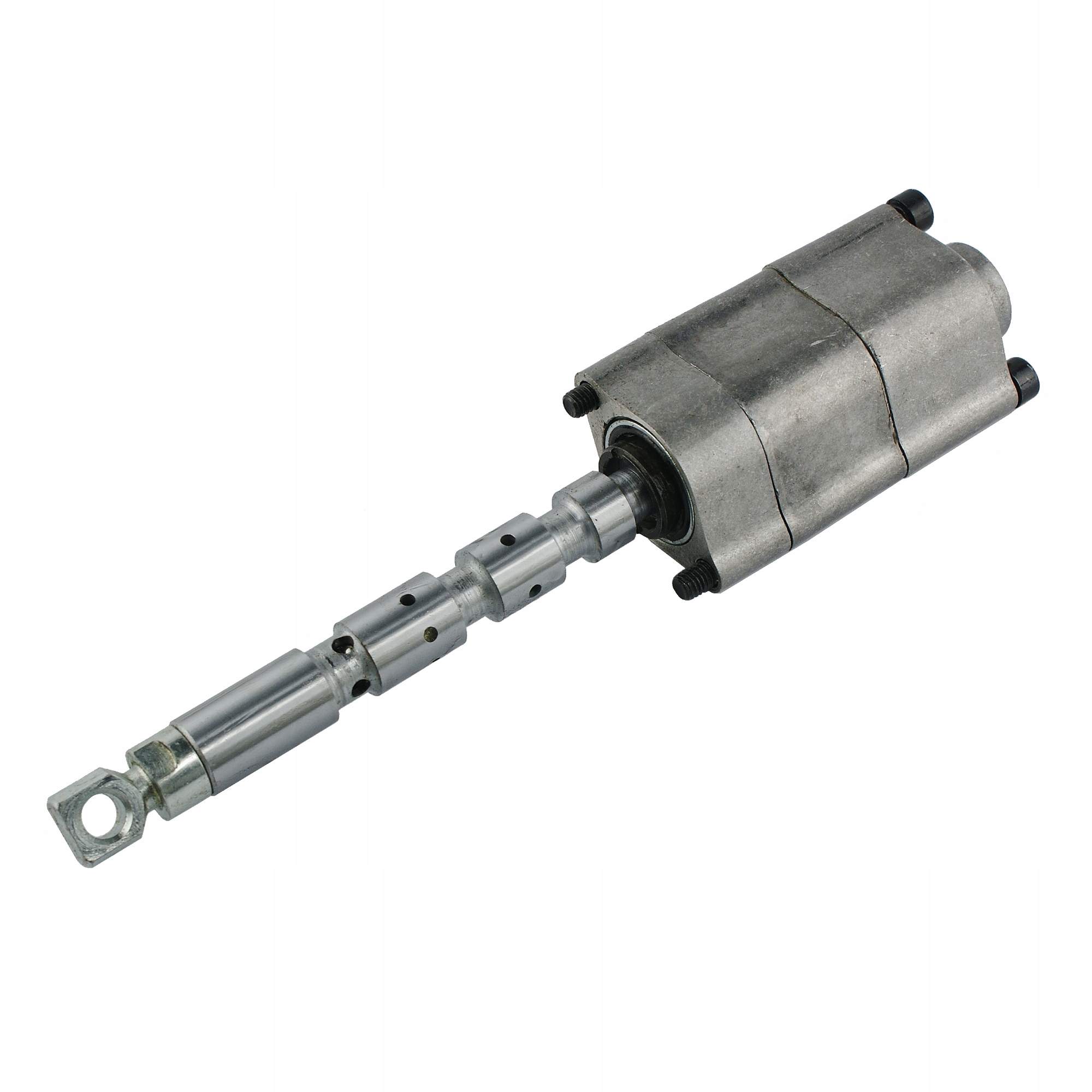

A1.10.70.040.022 - Плаваюча секція K16 дільника P40 BADESTNOST

має широке застосування в гідравлічних системах в сільському господарстві, садівництві, лісовому господарстві, будівництві і широко зрозумілою промисловості.

набір дозволяє перетворити звичайну секцію (A) в плаваючу секцію (K16). (позначення Badestnost)

плаваюча секція інакше вільний стік, використовується m.in. для снігоочисників або фронтальних навантажувачів. Викликає вільний рух поршневого штока в гідравлічних циліндрах. Захищає від пошкоджень елементи, які знаходяться в безпосередньому контакті з землею, наприклад, відвал плуга.

ТЕХНІЧНІ характеристики:

повзунок кріпиться всередині чавунного корпусу розподільника. Щоб встановити всю плаваючу секцію, необхідно відкрутити передню і задню кришки від даної секції. Зніміть старий слайдер з пружинним комплектом.

відстань між отворами кришки: 43 мм (вимірюється по осях отворів)

матеріал:

• повзунок: сталь
• кришки: алюміній

чотирьохпозиційний слайдер (1 - 0 - 2 - 3), три позиції (1 - 0 - 2) на пружині (важіль сам повертається у вертикальне положення), положення (3) плаваюче на засувці (важіль зупиняється в плаваючому положенні):

• положення 0 Нейтральне (важіль встановлений вертикально) поршневий шток приводу стоїть - масло йде на перелив.
• робоче положення 1 (важіль розташований в похилому положенні вперед) шток поршня приводу висувається.
• робоче положення 2 (важіль розташований в похилому положенні назад) шток поршня приводу забирається.
• положення 3 плаваючий з засувкою (важіль встановлений в положення максимально вперед) поршневий шток приводу працює вільно, висувається і втягується вільно під дією діючих сил.

праворуч Гідравлічна схема слайдера з плаваючим модулем:
