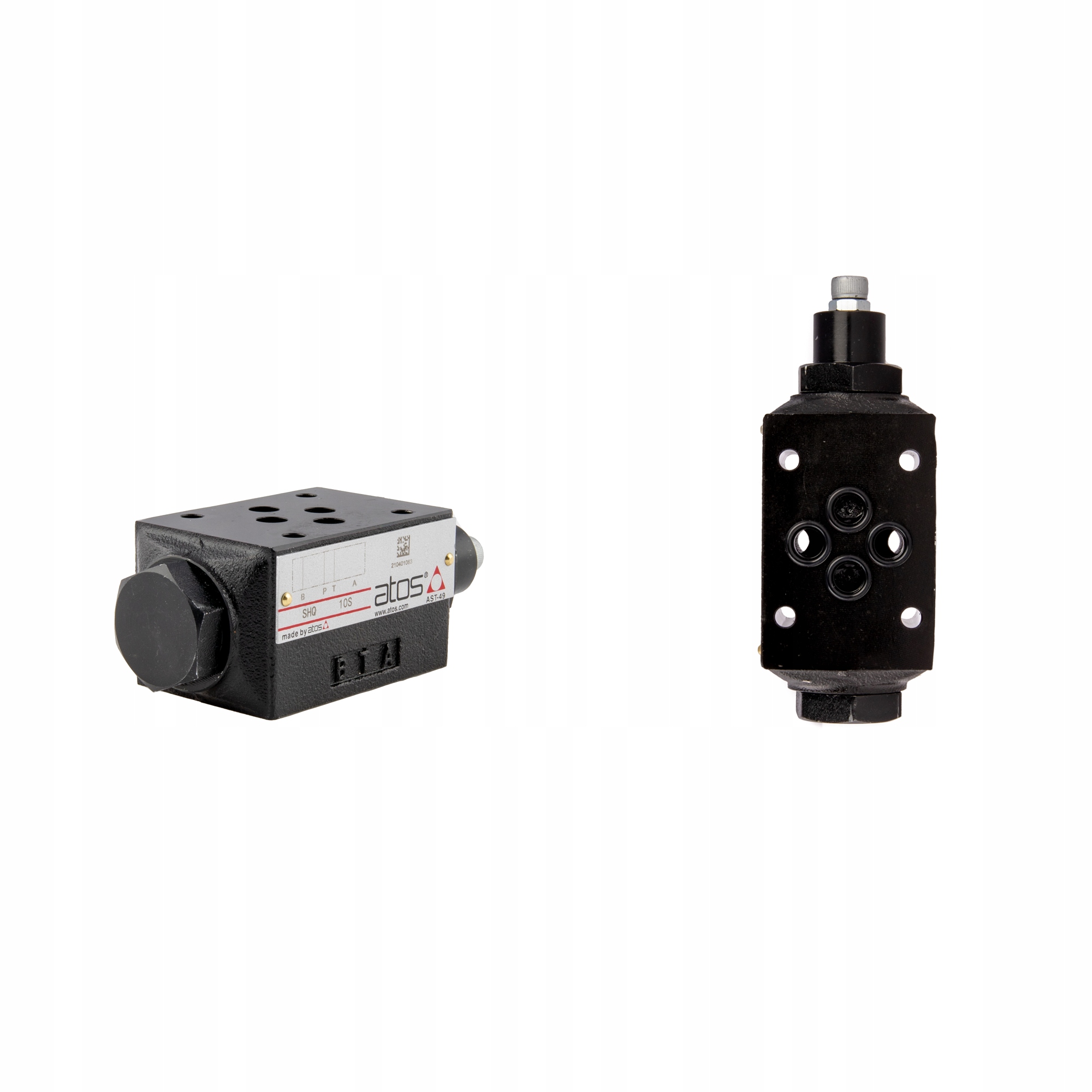

A1.10.64.222 - КЛАПАН CETOP 3 NG6 SHQ-024 ATOS

виробництво:

оригінальний продукт марки Atos, символ: 1.10.64.222

застосування:

дросельний клапан із зворотним клапаном, який забезпечує вільний потік в обох напрямках.

дросельний зворотний клапан на подачі, встановлюється безпосередньо на розподільник. Підходить для сплітерів CETOP 03 NG6. Регулює потік масла, що надходить в порт B. у протилежному напрямку потік вільний.

підключення:

підключіть P до лінії живлення і t до приймача або резервуару.

технічні характеристики:

• розмір: NG06, CETOP 3
• максимальна витрата: 80 л/хв
• матеріал корпусу: чавун
• з'єднання: пластинчасте CETOP 3, NG06
• допустимий максимальний тиск: 350 бар
• мінімальний тиск: 0,5 бар
• рекомендована фільтрація 10 - 25 μ
• управління: одиночне B

діапазон температур і тип масла:

• допустима температура навколишнього середовища: -40 C до +60 C
• допустима температура масла: -15 C до +80 C
• тип масла: гідравлічне масло на основі мінерального масла

гідравлічна схема (фото.):
