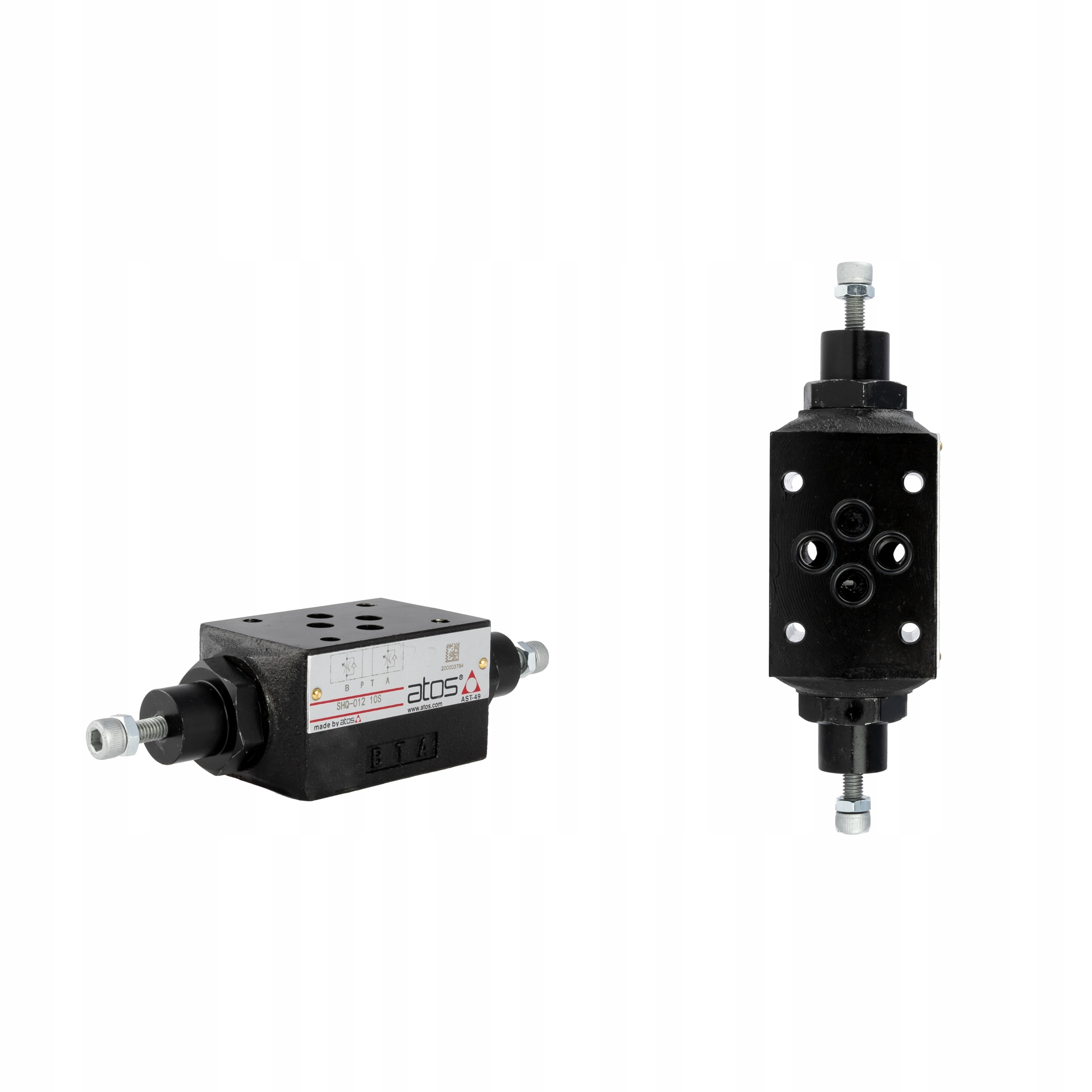

A1.10.64.215 - КЛАПАН CETOP 3 NG6 SHQ-012 ATOS

виробництво:

оригінальний продукт марки Atos, символ: 1.10.64.215

застосування:

дросельний клапан із зворотним клапаном, що забезпечує вільний потік в обох напрямках.

у стандартній моделі регулювання витрати здійснюється шляхом повороту настановного гвинта.

рекомендується для роботи з повзунками типу H, J,HA або I. порівняльні номери: SHQ-012, HQ-012

підключення:

підключіть P до лінії живлення і t до приймача або резервуару.

технічні характеристики:

• розмір: NG06, CETOP 3
• максимальна витрата: 80 л/хв
• кількість гідравлічних отворів в корпусі: 2
• матеріал корпусу: чавун

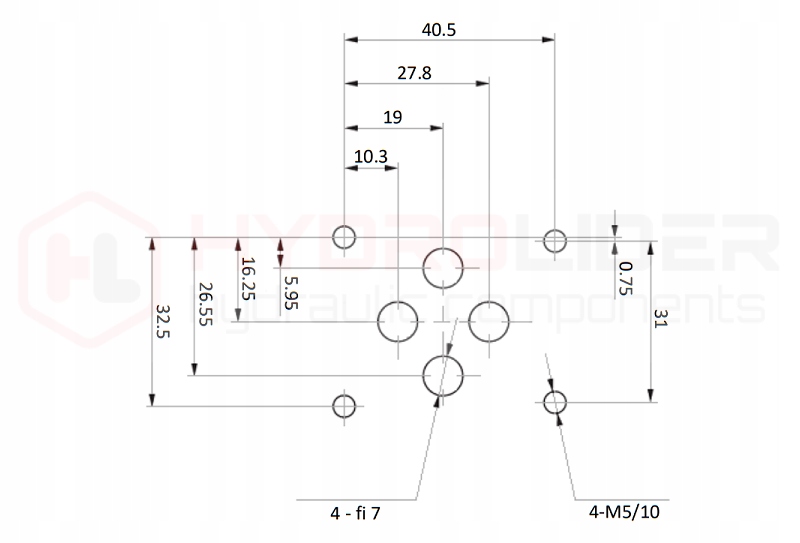

• з'єднання: пластинчасте CETOP 3, NG06
• допустимий максимальний тиск: 350 бар
• мінімальний тиск: 0,5 бар
• рекомендована фільтрація масла: 10 - 25 µ

діапазон температур і тип масла:

• допустима температура навколишнього середовища: -40 C до +60 C
• допустима температура масла: -15 C до +80 C
• тип масла: гідравлічне масло на основі мінерального масла

гідравлічна схема (фр.):
