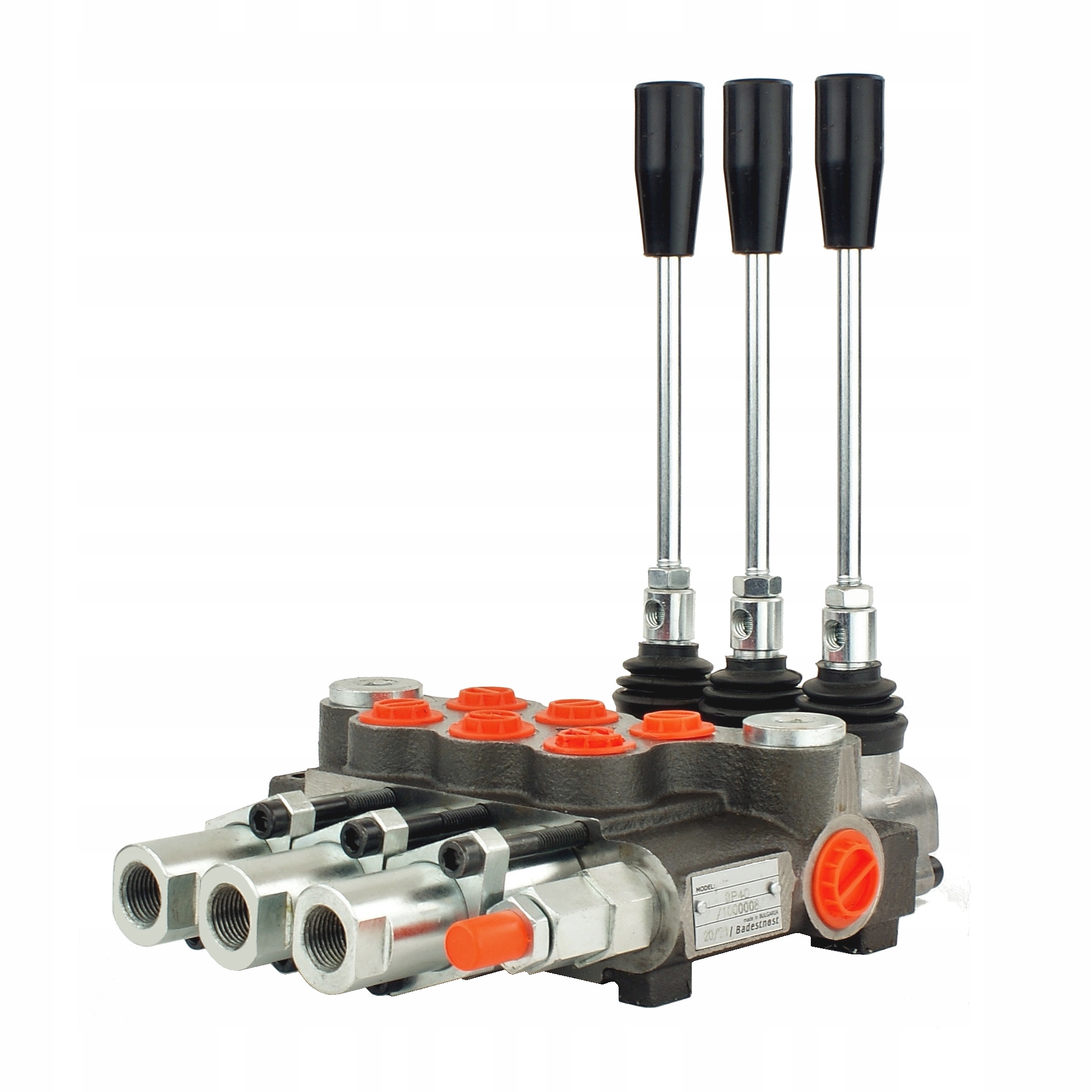

A1.10.34.030 - РОЗПОДІЛЬНИК HYDR. 3С 40Л 3Х3047 БАДЕСТНОСТЬ

гідравлічний розподільник 3 секцій 40л/хв

з альтернативним управлінням

виробництво:

оригінальний продукт марки Badestnost, символ: 1.10.34.030

застосування:

підходить для різних видів машин, таких як: сільськогосподарська, Садова, Лісова техніка, будівельні, промислові, трактори, обприскувачі, башточки, циклопи, навантажувачі HDS, навантажувачі, екскаватори, підмітальні машини та інше обладнання з гідравлічним управлінням.

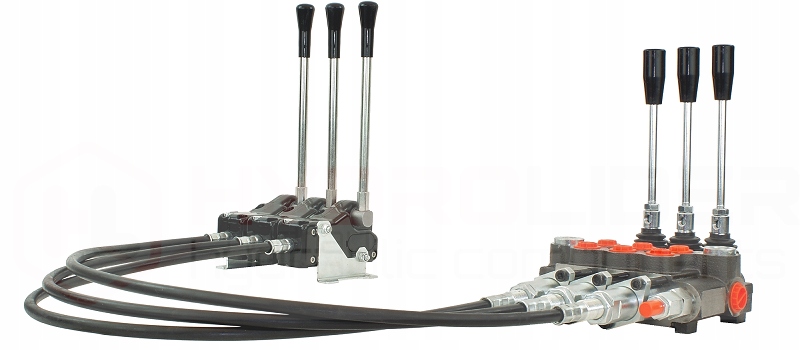

застосовується скрізь, де з міркувань безпеки, кращого комфорту управління і необхідності підтримки чистоти потрібна установка розподільника поза кабіною. У кабіні залишається тільки блок управління (в даному випадку троси і корпусу з важелем).

важелі, розташовані безпосередньо у розподільника, забезпечують альтернативне управління гідравлічною системою. Це рішення дозволяє керувати одним і тим же розподільником з двох різних місць на машині.

ТЕХНІЧНІ характеристики:

• рекомендований витрата масла системи: 0-40 л / хв
• максимальний тиск на подачі: 250 бар
• максимальний тиск на поверненні: 50 бар
• максимальний тиск на секціях: 300 бар < /li >
• заводський перепускний клапан встановлений на 180 бар ± 30 бар. Рекомендується перевірити і встановити тиск при запуску. Можливість самостійного регулювання, повний поворот зміна на 30 бар.
• можливість самостійного регулювання, повний поворот клапана зміна на 30 бар

підключення:

• Внутрішня різьба в корпусі: електроживлення: 1/2" ; повернення: 1/2" ; секції: 3/8"
• Внутрішня різьба трубки під кабель: M16x1.5
• Внутрішня різьба кінчика повзунка: M6x1.5.5

тип і температура масла:

• допустима температура навколишнього середовища: від -40 C до +60 c
• допустима температура масла: -15 C до +80 c
• більш рідкісне високоякісне масло: Lotus agrol boxol 26
• більш щільне високоякісне масло: Fuchs Agrofarm Hydratec HVI 46
< /ul>

управління і принцип роботи:

приклад використання
