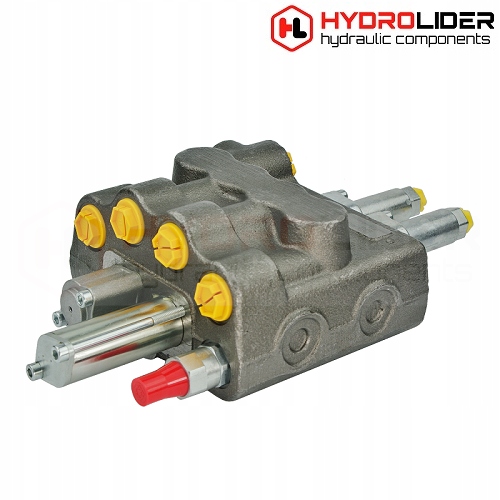

2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК

ОРИГІНАЛ ДЛЯ ФРОНТАЛЬНОГО НАВАНТАЖУВАЧА

Виробництво:

Оригінальний продукт марки Hydrolider, символ : 1.10. 33.011

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, будівництві та широкому розумінні промисловості.

Розподільник призначений для керування фронтальним навантажувачем у тракторах Western з відкритою гідросистемою, в основному в тракторах VALTRA, в яких гідравлічна система не обладнана системою LS.

Кабельний розподільник використовується скрізь, де з міркувань безпеки, кращого комфорту управління або необхідності підтримання чистоти необхідно встановити розподільник поза салоном. У салоні залишається тільки блок управління, наприклад, джойстик, який підключається до розподільника за допомогою кабелів.

Призначений для роботи у відкритих системах (SDM), не обладнаних системою LOAD SENSING.

Технічні дані:

• Рекомендована витрата масла в системі: 0 - 80 л/хв.
• Приклад керування: два приводи подвійної дії.

Елементи керування:

Обидва повзунки мають три положення (1 - 0 - 2), підпружинені, що означає, що вони повертаються в нейтральне положення, коли ми відпускаємо джойстик. У нейтральному положенні масло надходить до переливу, після чого насос розвантажується.

Рекомендується використовувати 6-позиційний джойстик (1 - 2 - 0 - 3 - 4 - 5):

• Положення 0 нейтральне (джойстик вертикально) поршневі штоки обох приводів нерухомі - масло йде в перелив.
• Робоче положення 1 (важіль джойстика встановлений у переднє діагональне положення), шток поршня першого приводу висувається.
• Плаваюче положення 2 із засувкою (важіль у максимально передньому положенні), шток поршня першого приводу вільно працює, вільно висувається та втягується під дією сил.
• Робоче положення 3 (важіль джойстика поставлений по діагоналі назад), шток поршня першого приводу втягується.
• Робоче положення 4 (важіль джойстика встановлений по діагоналі вліво), шток поршня другого приводу висувається.
• Робоче положення 5 (важіль джойстика встановлюється по діагоналі праворуч) шток поршня другого приводу втягується.

Праворуч гідравлічна схема пропонованого розподільника:

Підключення:

• Живлення від насоса (P1, P2): внутрішня різьба BSP 3/4''
• Повернутися до резервуар (T1, T2): внутрішня різьба BSP 3/4''
• Секції (A1, A2, B1, B2): внутрішня різьба BSP 1/2''

Кабельні з’єднання:

• Внутрішня різьба трубки: M16x1,5
• Внутрішня різьба наконечника повзуна: M6x1,5

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимальний тиск у звороті: 50 бар
• Максимальний тиск на секції: 300 бар.

Переливний клапан встановлено на заводі на 180 бар.

Можливість саморегулювання, повна зміна обертів на 30 бар.

Типи олії, рекомендовані AGRICOLA:

• Розріджена, високоякісна олія: LOTOS AGROL BOXOL 26
• Гуща , високоякісна олія : FUCHS AGROFARM HYDRATEC HVI 46

Рекомендований діапазон температури олії:

• Допустима температура навколишнього середовища: -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
