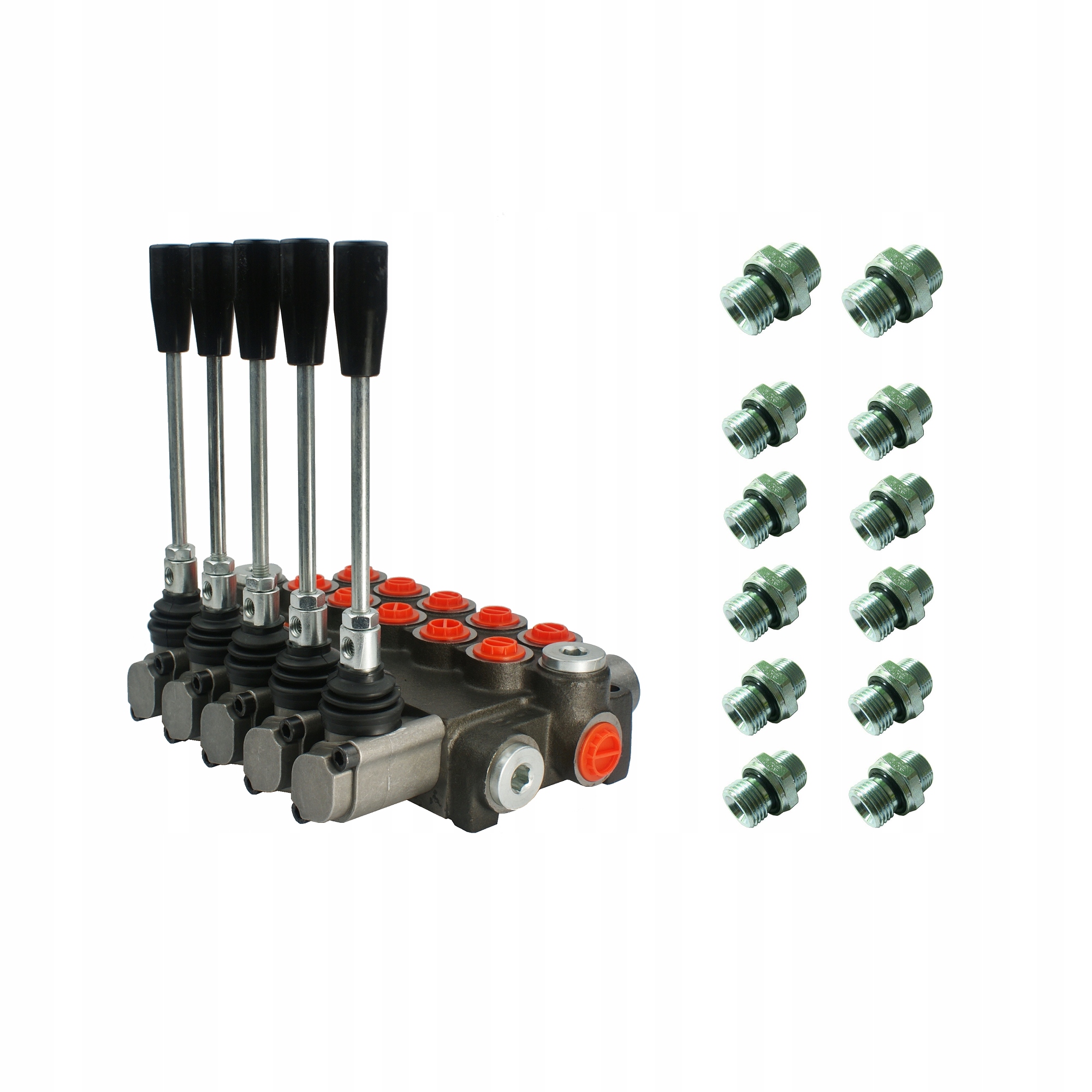

A1.10.00.050.3 - ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК 5 СЕКЦІЙ 40Л + РОЗ'ЄМИ

виробництво:

оригінальний продукт марки Badestnost, символ виробника: 05p40 5XA1 GKZ1; символ: 1.10.00.050.3

застосування:

управління:

всі трипозиційні важелі (1 - 0 - 2), на пружині, тобто самі повертаються до вертикалі:

• положення 0 Нейтральне (важіль встановлений вертикально) поршневий шток приводу стоїть - масло йде на перелив.
• робоче положення 1 (важіль розташований в похилому положенні вперед) шток поршня приводу висувається.
• робоче положення 2 (важіль розташований в похилому положенні назад) шток поршня приводу забирається.

праворуч Гідравлічна схема пропонованого розподільника:

діапазон тиску:

• максимальний тиск на подачі: 250bar
• максимальний тиск на поверненні: 50bar
• максимальний тиск на секціях: 300bar
< /ul >

заводський перепускний клапан встановлений на 180bar ± 30 Bar. Рекомендується перевірити і встановити відповідний тиск при запуску.

можливість самостійного регулювання, повний поворот зміна на 30bar.

рекомендовані Agricola типи масла:

• більш рідкісне високоякісне масло: Lotus AGROL BOXOL 26
• більш щільне високоякісне масло: Fuchs AGROFARM HYDRATEC HVI 46

рекомендований діапазон температур масла:

• допустима температура навколишнього середовища: від -40 C до +60 C
• допустима температура масла: від -15 C до +80 c

З'ЄДНАННЯ з ущільненням (різьба):

• живлення від насоса (P): різьба BSP 1/2" - M22x1.5
• повернення в бак (t): різьба BSP 1/2" - M22x1.5
• вихід на секції (a, b): різьба BSP 3/8" - M18x1.5
