код обриву: [8532]

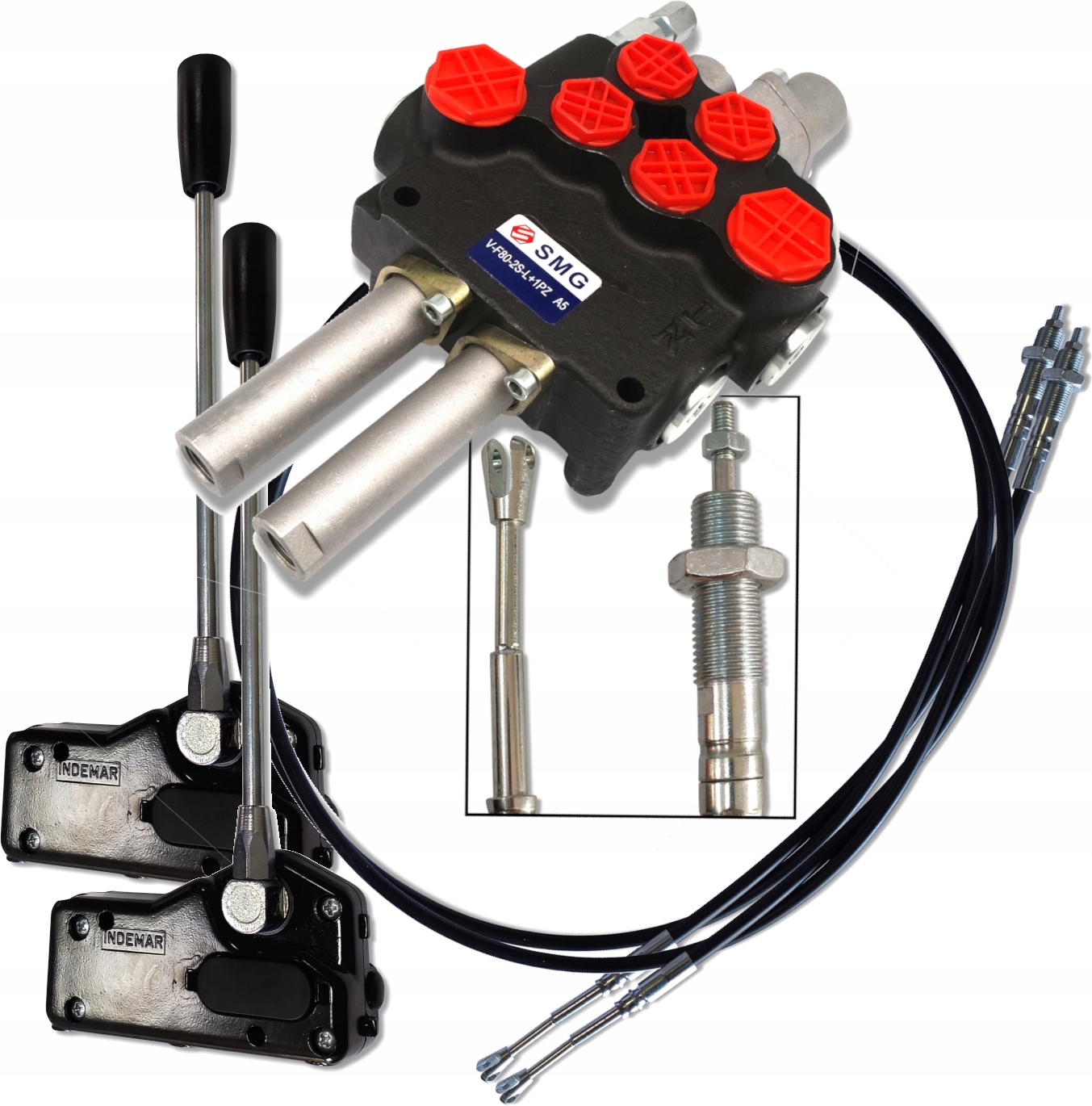

склад комплекту:

• 2x важіль вилки[0314]
• 2X кабель для вилки довжиною 2 м[2448]
• Гидровлический роздільник для тросів 2 секція 80л/хв-плаваюча секція + засувка [1724]

комплект відмінно підходить для машин і обладнання з гідравлічним приводом. гарантує ефективне управління двома секціями в фронтальних навантажувачах (підйом рами і нахил лиж) .

набір має багато переваг , які впливають на динамічне, швидке і безпечне управління машиною .

може використовуватися в сільському господарстві, садівництві, лісовому господарстві або будівництві. Він пристосований для роботи в: сільськогосподарській техніці, тракторах, обприскувачах, поворотах, циклопах, навантажувачах HDS, будівельній техніці, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах тощо.

гідравлічний спліттер 2 секція 80л на троси + плаваюча секція з засувкою в 1 сторону (K16+8)

виробник: SM-g (SKRAW met GROUP)

високоякісний моноблочний спліттер з паралельною системою з плаваючою (амортизуючою) камерою. Він відрізняється компактною структурою, стабільною роботою і високою універсальністю.

дозволяє управляти з кабіни (за допомогою тросів і джойстика)  двома приводами двостороннього або (при закритті одного з портів) односторонньої дії.

є можливість послідовного підключення до існуючої системи (потрібно напірна втулка).

завдяки засувці спліттер ідеально підходить для машин і пристроїв, де немає необхідності постійно тримати руку на джойстику.

спліттер (Висока якість) моноблочний з паралельною системою з плаваючою (амортизуючою) камерою.

!Увага! в даному роздільнику секція з засувкою знаходиться тільки в одній секції з плаваючою функцією

роздільник ідеально підходить для машин і обладнання з гідравлічним приводом.

може використовуватися в сільському господарстві, садівництві, лісовому господарстві або будівництві.

універсальний розподільник, застосовується в різних видах машин, таких як:

• циклопи
• повороти
• навантажувачі
• плуги
• вилочні навантажувачі і багато інших

• з засувкою, тобто сам утримує положення в робочому положенні
• положення 0 Нейтральне (джойстик встановлений вертикально — трос ослаблений) поршневий шток приводу варто — масло йде на перелив.
• робоче положення 1 (джойстик розташований в похилому положенні вперед) шток поршня приводу висувається.
• робоче положення 2 (джойстик розташований в похилому положенні назад) шток поршня приводу забирається.

• на пружині сама повертається у вертикальне положення
• положення 0 Нейтральне (джойстик встановлений вертикально-трос ослаблений)поршневий шток приводу стоїть-масло йде на перелив.
• робоче положення 1 (джойстик розташований в похилому положенні вперед) шток поршня приводу висувається.
• робоче положення 2 (джойстик розташований в похилому положенні назад) шток поршня приводу забирається.

з'єднання:

• харчування(P) BSP 3/4"
• повернення(T) BSP 3/4"
• вихід на секції  BSP 1/2"
• з'єднання  BSP 3/4"

технічні характеристики:

витрата масла:0 - 80 л/хв

максимальний робочий тиск:300 бар

допустима температура навколишнього середовища:-40℃ до +60℃

допустима температура масла:-15 ° с до +80℃

оснащений запобіжним клапаном.

1. отвір для кабелю з вилкою
2. монтажні отвори
3. ручка чорна
4. чорна торцева кришка

матеріал:

• ергономічна загартована пластикова ручка
• міцна металева рама і важіль для більшої довговічності

трос для управління розподільником на вилці 2мнадміцний метал в броні довжиною 2м

трос ідеально підходить для управління гідравлічними розподільниками, використовуваними в машинах і пристроях з гідравлічним приводом, керованих джойстиком / важелем.

може використовуватися в сільському господарстві, садівництві, лісовому господарстві, будівництві або широкій промисловості.

наконечники:

• кінцевий трос з боку джойстика кінцевий трос з боку джойстика кінцевий трос з отвором 6 мм і корпусом 14 мм
• кінцевий трос з боку розгалужувача різьба корпусу троса M16x1. 5, різьба повзунка m6x1. 6

1. вставте трос з вилкою(5) в отвір важеля.
2. направте вилку на рухомий важіль, розташований під торцевою кришкою (4)
3. закріпіть вилку шплінтом(3) , щільно притискаючи її, поки вона не вискочить з отвору. (як на малюнку нижче)
4. встановіть гвинт (1) разом з гайкою (2), потім затягніть
5. зафіксуйте кришку (4)
