7389.SIL - Циліндр телескоп 1300 мм перекидання 3 сторони кріплення

7389.SIL - Циліндр телескоп 1300 мм перекидання 3 сторони кріплення

7389.SIL - Циліндр телескоп 1300 мм перекидання 3 сторони кріплення

В наявності
Код товару:
13114737946
30085,00 грн
Основні параметри
Докладніше
Стан Новий
Номер за каталогом 7389.SIL
Опис

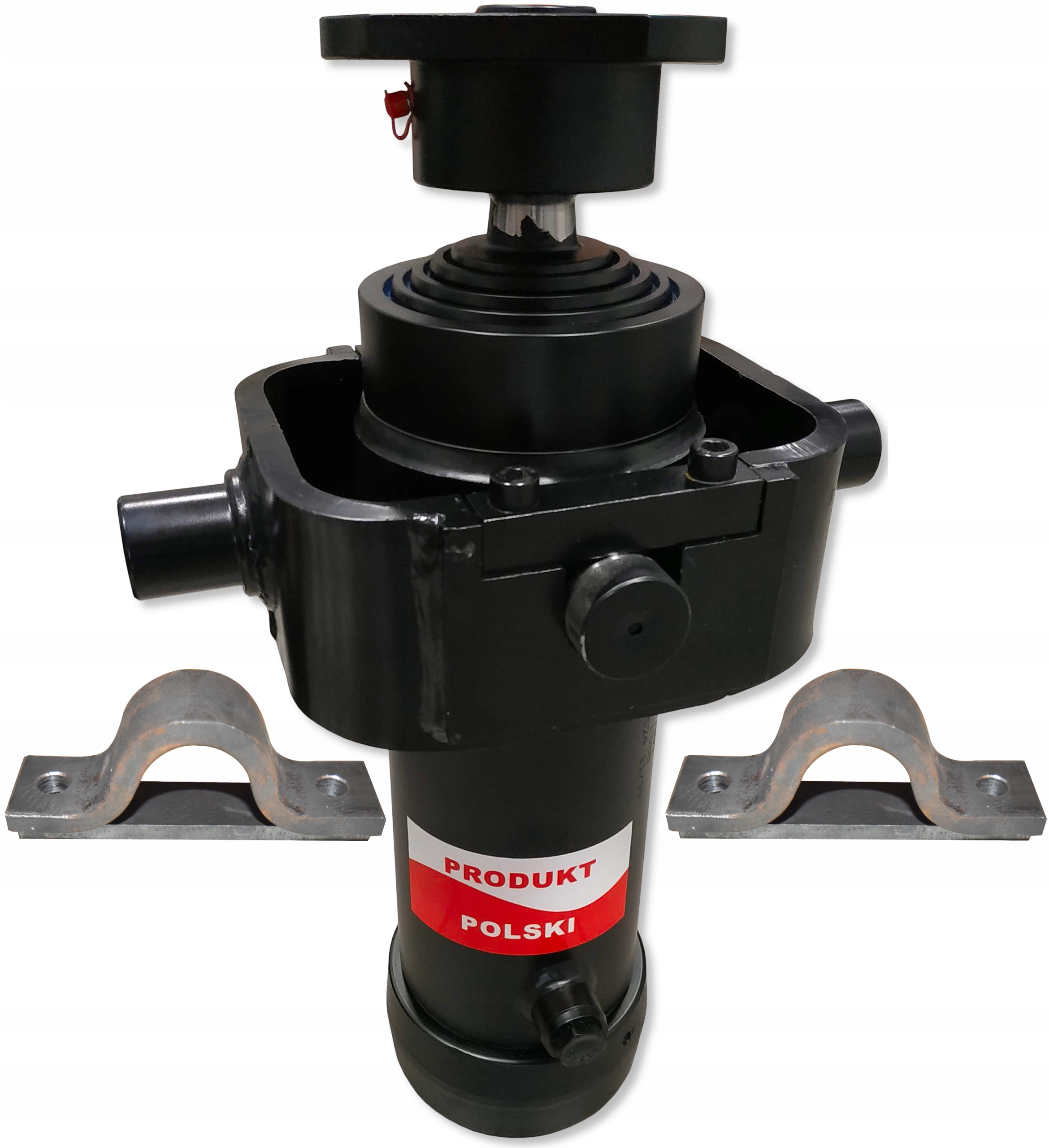

гідравлічний циліндр Польський з ходом 1300 мм, включаючи гніздо, колиска і два кріплення Φ40 мм

код SKRAW-MET: [7389] виробник: Skraw-Met

символ: CT 110/4/1300 8T

_________________________________________________________

варто знати, вибираючи Постачальника приводу

на фотографіях і зображеннях показаний тільки зовнішній вигляд приводів. Найбільш важливі елементи, які проектують на якість і правильну роботу приводу протягом тривалого часу, приховані всередині ( посилені ущільнення, стенокардія, шток поршня і Висока якість труби). Всі наші приводи забезпечують найвищу якість цих елементів. Вибираючи продукт з нашого асортименту, ви робите хороший і мудрий вибір і товар, отриманий з польської < /b > фабрики.

SKRAW-MET є багаторічним лідером у виробництві приводів. Завдяки досвіду він використовує тільки і виключно посилені ущільнення польського походження, що забезпечує найвищу якість на ринку і надійність протягом багатьох років!

на інших наших аукціонах ви знайдете посилені ущільнення в якості ремонтного комплекту цього приводу.

_________________________________________________________

привід, встановлений в причепах і спеціалізованих транспортних засобах. Завдяки своїй конструкції використовується в самоскидних причепах на 3 сторони.

гідравлічний циліндр ідеально підходить для машин і обладнання з гідравлічним приводом. Може використовуватися в сільському господарстві, садівництві, лісовому господарстві або будівництві.

максимальна вантажопідйомність 8 тонн

Слово про телескопи

Телескопічні приводи складаються з декількох послідовно висуваються сегментів-хромованих циліндричних втулок. Це дозволяє домогтися великого висунення приводу в порівнянні з його загальною довжиною після складання.

телескопи є приводамиодносторонньої дії . Виштовхування починається шляхом подачі в нього гідравлічного масла під тиском. Повернення приводу викликане дією розподільника, який скидає тиск з системи-опади протікають під дією сили тяжіння, найчастіше під дією ваги вантажного ящика.

для запобігання пошкодження захисних втулок, викликаного надмірним тиском при максимальному розширенні приводу, слід використовувати запобіжний клапан (трос, гідравлічний або електричний запірний клапан).

добре підібраний привід, розташований в центрі установки, забезпечує кут нахилу вантажного ящика між 40 і 45 градусами.

залежно від типу товару, що перевозиться, цей кут можна вибрати самостійно - може допомогти наступна таблиця:

таблиця вибору телескопічного приводу

(таблиця ходу, необхідного для нахилу причепа до потрібного кута° )

DP  -  відстань між кріпленням циліндра і шарнірами причепа в [мм] (DP = 1/2 S )

a° - кут нахилу кузова причепа

C -  хід приводу в мм

s = DP * 2

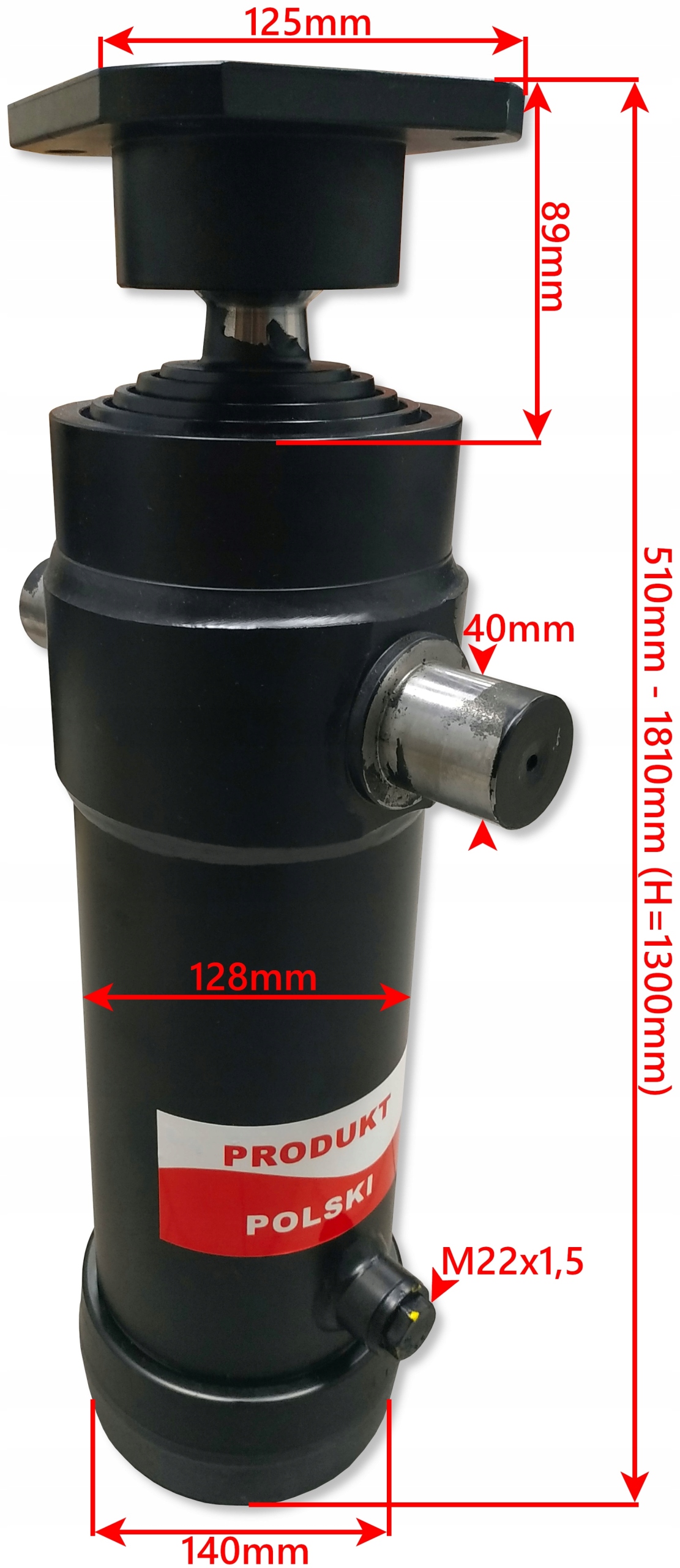

технічні характеристики:
  • чотириступінчастий,
  • довжина приводу в стані спокою 510 мм
  • хід приводу 1300 мм
  • довжина приводу повністю раздвинутого 1810 мм
  • діаметр приводу 128 мм
  • з'єднання масляної магістралі M22*1,5 внутрішній,

потреба в олії : 8 літрів

максимальний робочий тиск : 160 бар

тиск запуску: 0,5 МПа

швидкість розкриття/складання поршнів : 0,5 м/с

допустима температура навколишнього середовища від -40 до +60℃

допустима температура масла від -15 до +80℃

тип стенокардії: різьбовий гвинт в трубу

b>

поршневий шток:хромований

тип рідини: гідравлічне масло на основі мінерального масла

гніздо гідравлічного циліндра

гніздо призначене для циліндрів, що використовуються в причепах, автомобілях, причепах, сільськогосподарській техніці, що мають перекидання.

ТЕХНІЧНІ характеристики:

гніздо для кулі діаметром 55 мм

гніздо має 4 отвори fi 13 мм

висота гнізда 52 мм

захищене двома вертлюжними вкладишамиплюс кільце Сегера

гніздо, змащене каламіткою

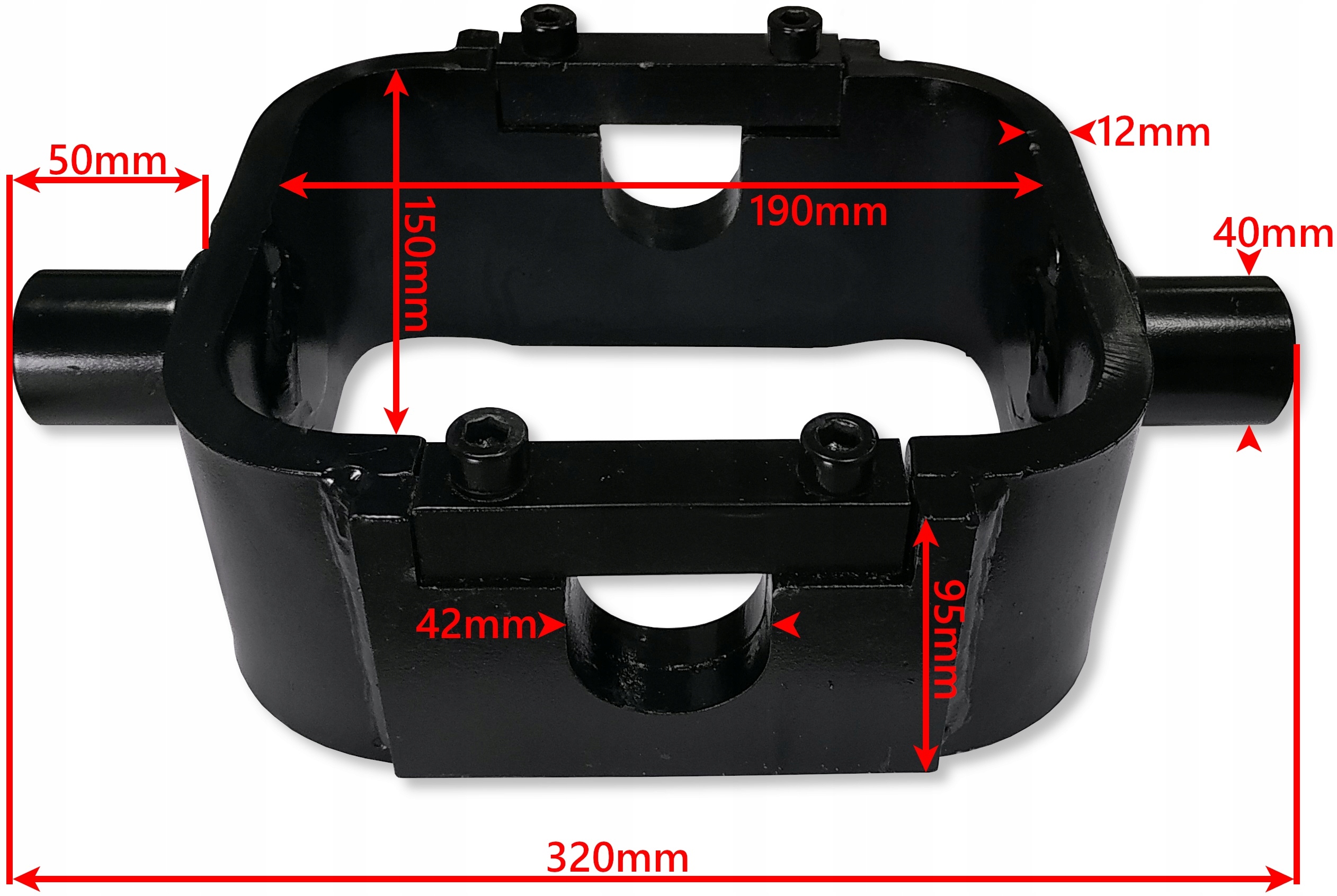

< H1>посилене кріплення приводу (люлька)

люлька виконана міцно, посилені посадочні місця приводу, запобіжник приводу кріпиться болтами з шестигранною головкою.

за допомогою кріплення разом з циліндром можна домогтися тристороннього перекидання причепа.

ТЕХНІЧНІ характеристики:

внутрішня ширина: 190 мм x 150 мм.< / п>

кріплення приводу Φ40mm

кріплення міцно виконано.

застосовується для установки циліндрів або колиски до рами причепа автомобіля за допомогою гвинтів, або може бути приварений.

кріплення ідеально поєднується з нашими приводами і люльками.

ТЕХНІЧНІ характеристики:

ширина отвору 40 мм,

діаметр монтажних отворів 14 мм,

кріплення складається з двох компонентів.
