[7354]

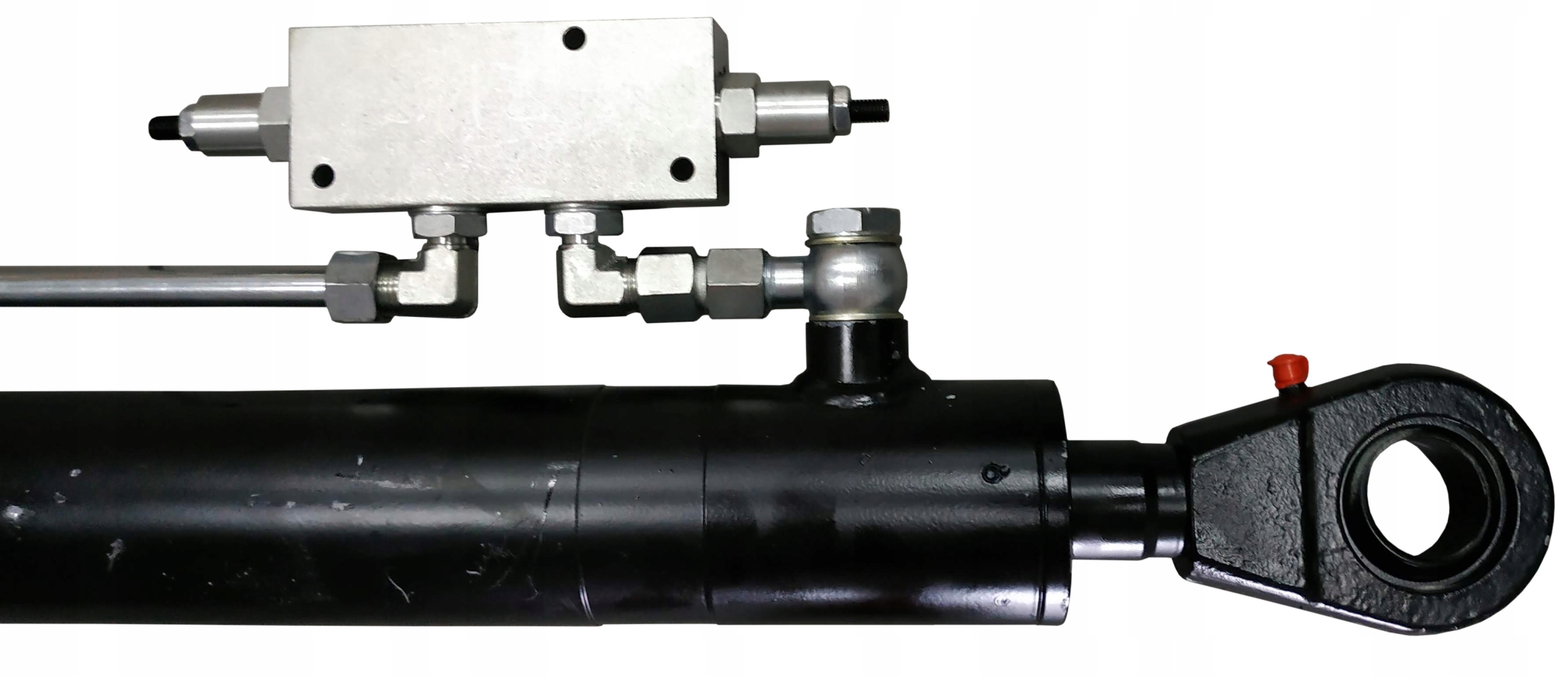

в комплект входить:

• привід cj2f 63x36x630
• з'єднувальний комплект
• трубка 12 мм
• дросельний зворотний клапан з регулюванням

!!!Поставляються комплекти готові до самостійної збірки через небезпеку пошкодження при транспортуванні транспортною компанією!!!

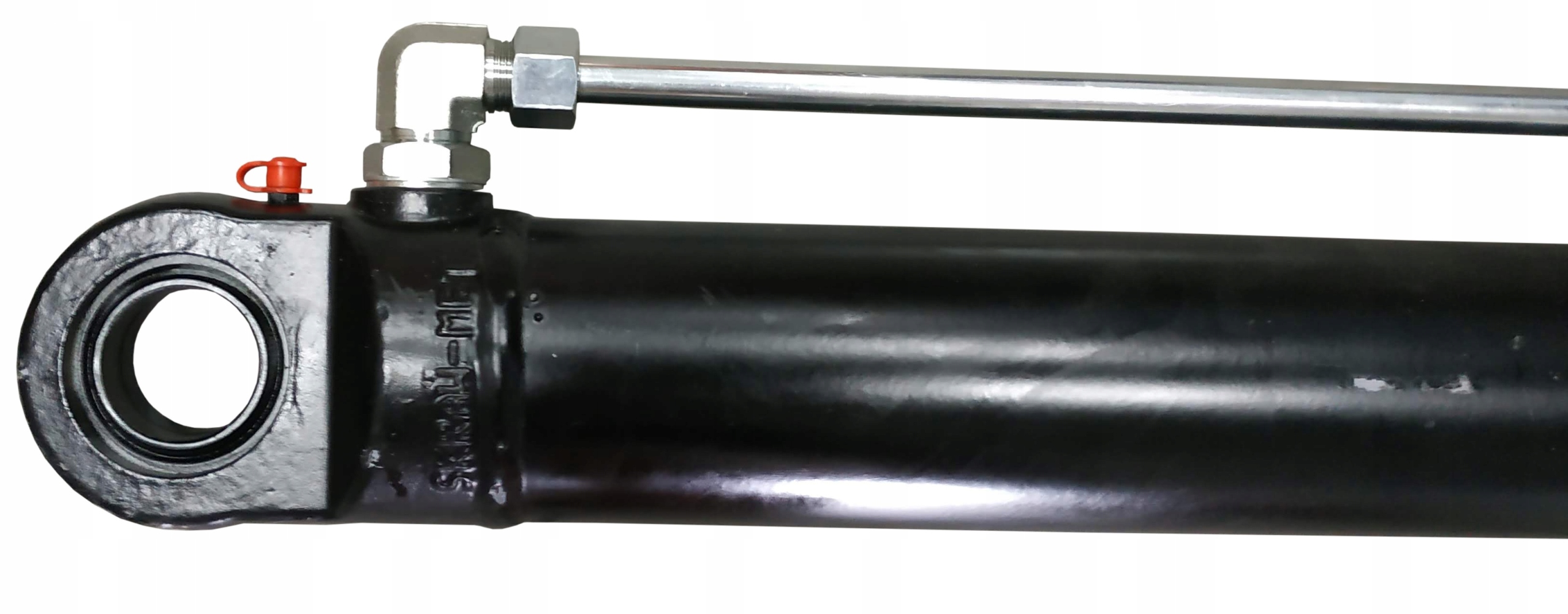

гідравлічний циліндр польської подвійної дії з ходом 630 мм виробник: Skraw-Met

використовується в стрілах і вирівнюванні ковша турів 1,2,3, агрегатах і похідних.

гідравлічний циліндр ідеально підходить для машин і обладнання з гідравлічним приводом.

може використовуватися в сільському господарстві, садівництві, лісовому господарстві або будівництві.

підходить для роботи в: сільськогосподарській техніці, тракторах, обприскувачах, турелі , циклопах, навантажувачах HDS, будівельній техніці, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та інших.

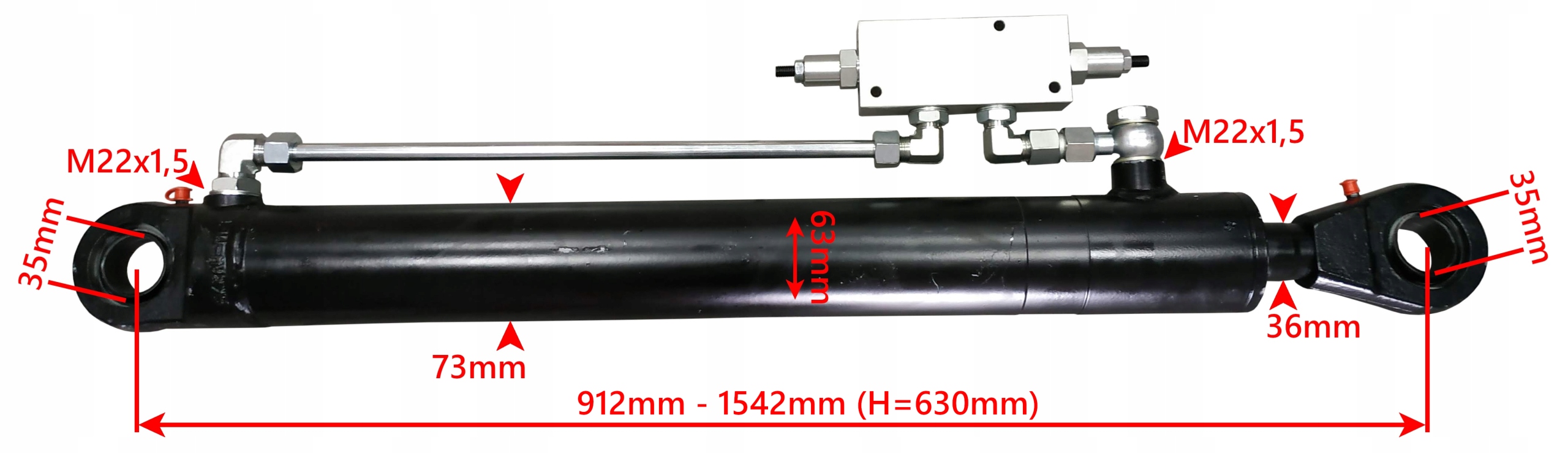

символ: CJ2F 63X36X630 U35

• довжина складеного приводу 912 мм
• хід поршня 630 мм
• загальна довжина приводу в розкладеному вигляді 1542 мм
• діаметр штока поршня 36 мм
• вихід на кривошипі M22x1.5,

допустимий тиск макс. 250 бар,

допустима температура навколишнього середовища від -40 'c до +60'c

допустима температура масла від -15' c до +80'c

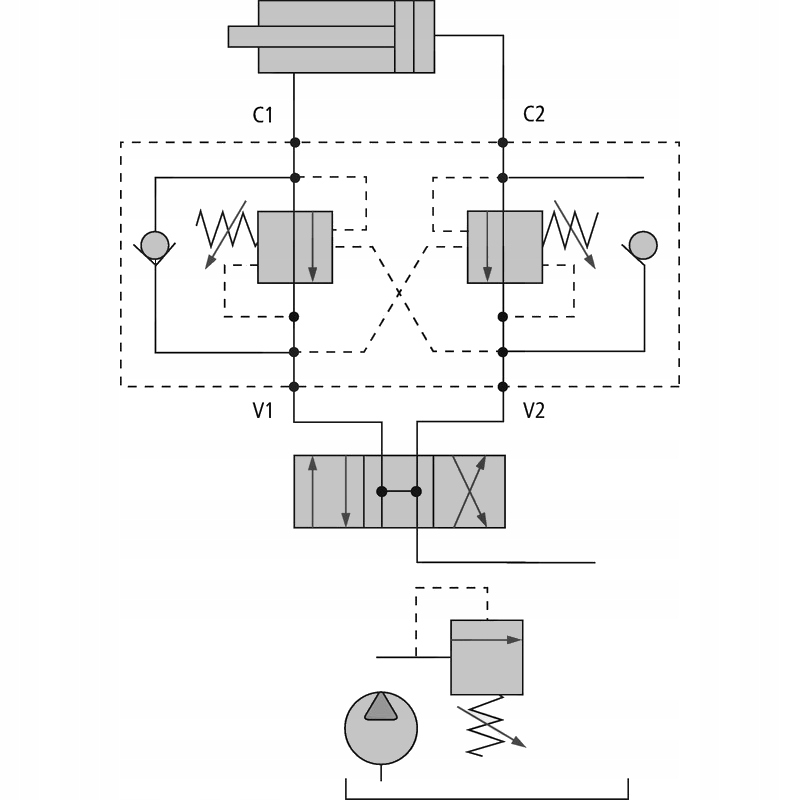

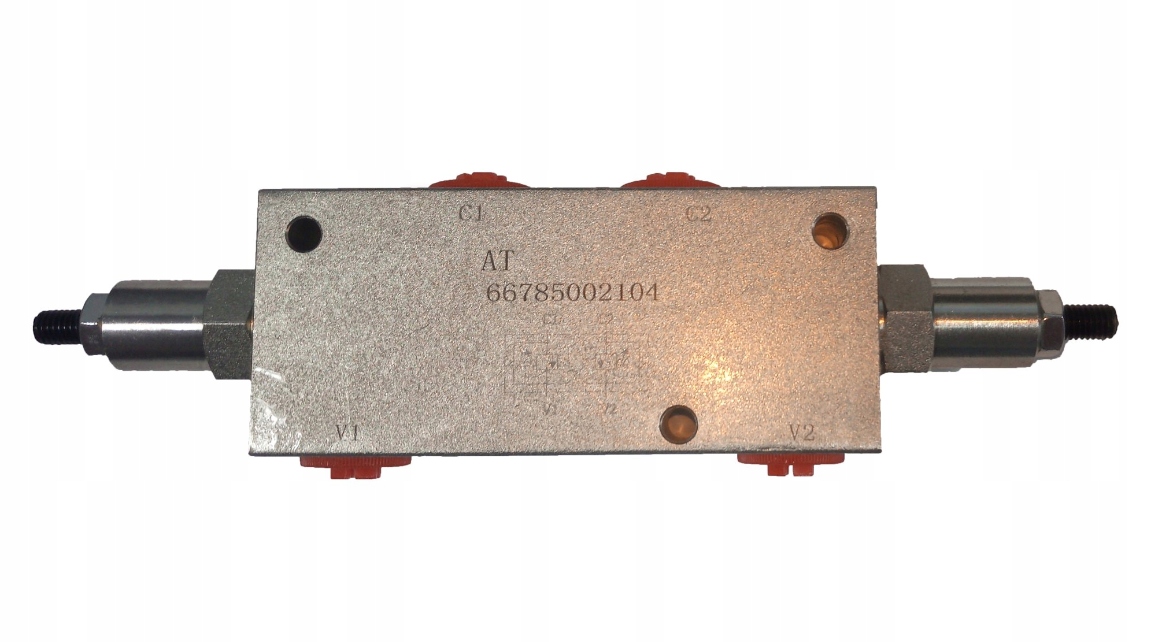

подвійний гальмівний зворотний клапан

подвійний гальмівний зворотний клапан використовується для управління рухом приймача і його блокуванням в обох напрямках, що забезпечує контрольоване опускання вантажу і обмеження максимального тиску в разі удару, викликаного неконтрольованим рухом, перевантаженням або раптовим маневром.

установка клапана повинна бути не менше ніж в 1,3 рази більше робочого тиску, щоб клапан закривався навіть при робочому тиску.

підключіть V1 і V2 до лінії живлення і C1 і C2 до приймача.

Матеріал: оцинкована сталь

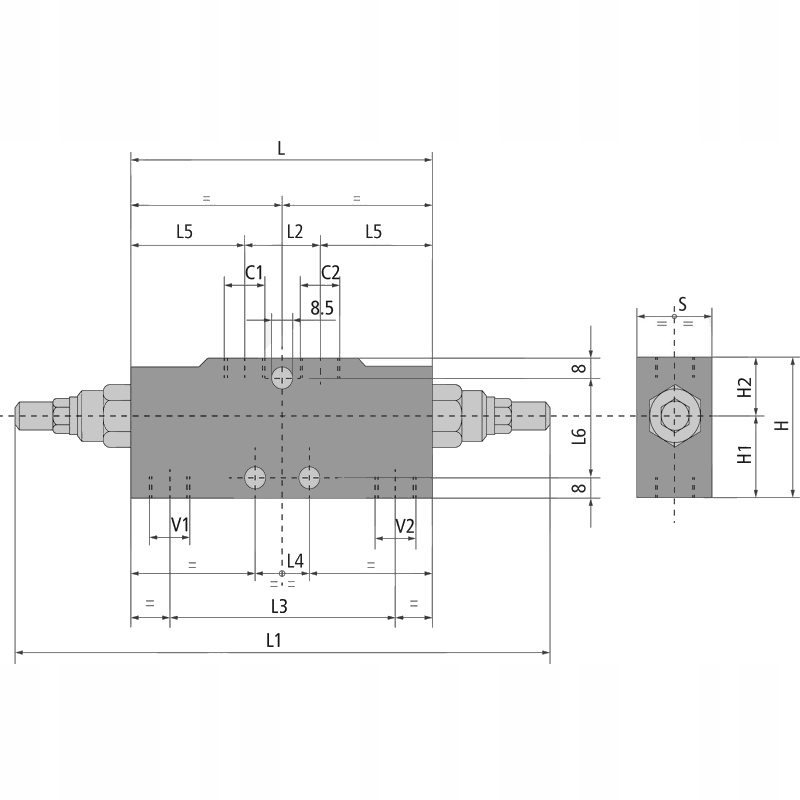

тип SBV-d-06

з'єднання BSP: 3/8"

співвідношення керуючого тиску: 1:4,5

p Макс (бар): 350

Q Макс (л/хв): 40

H (мм): 32

H1 (мм): 28

h2 (мм): 60

L (мм): 150

L1 (мм): 248

l2 (мм): 50

L3 (мм): 110

L4 (мм): 30

L5 (мм): 50

L6 (мм): 44

s (мм): 30
