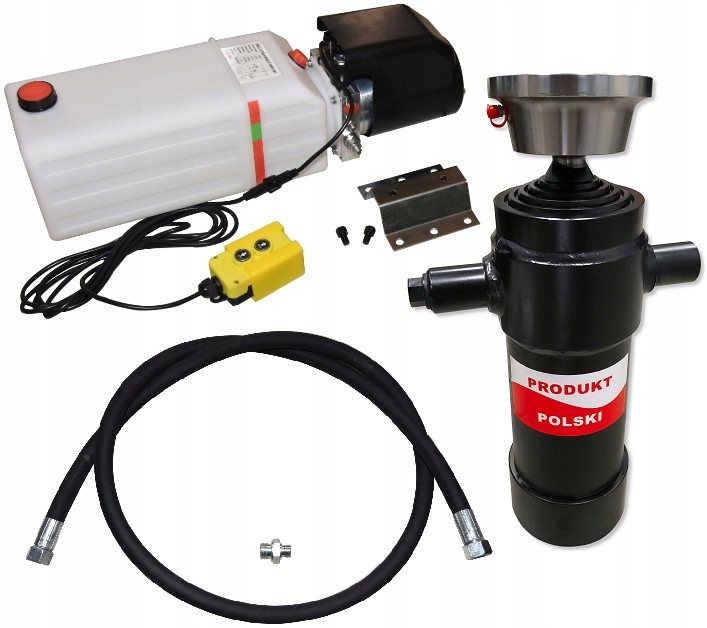

Готовий гідроперекидний комплект з насосним агрегатом і польським гідроциліндром з ходом 910 мм.

КОД SKRAW-MET: [7126]

Набір ідеально підходить для перекидання кузовів у мікроавтобусах, вантажівках, евакуаторах і причепах.

У комплект входить:

• гідроагрегат, насос з електроприводом 12В 2,0 кВт, бак 11л, пульт дистанційного керування. [0274]
• гідроциліндр з ходом 910 мм, вантажопідйомністю до 7 тонн. 4-ступеневе розширення. [2854]
• гідравлічний шланг, поперечний переріз шланга адаптований для належної роботи набору. [1878]
• ніпель [0094] / [0209]

Повний комплект готовий до роботи.

Елементи, які використовуються в комплекті, гарантують тривалу та надійну роботу гідроагрегату.

Польський гідроциліндр з ходом 910 мм з розеткою.

КОД SKRAW-MET: [2854]

Виробник: Skraw-Met

Символ: ST-4 910-00

SKRAW-MET  є багаторічним лідером у виробництві приводів. Завдяки досвіду використовує лише армовані ущільнювачі польського виробництва, що забезпечує найвищу якість на ринку та надійність на роки!

На інших наших аукціонах ви знайдете  посилені ущільнення  як ремонтний комплект для цього приводу.

Гідравлічний циліндр односторонньої дії

Завдяки своїй конструкції з 4 подовжувачами циліндр ідеально підходить для транспортних засобів із низьким дорожнім просвітом автомобіля, причепа або високого карданного валу.

Гідравлічний циліндр ідеально підходить для машин і пристроїв з гідравлічним приводом.

Його можна використовувати в сільському господарстві, садівництві, лісництві та будівництві.

ВАНТАЖІБНІСТЬ 7 ТОНН

Слово про телескопи

Телескопічні приводи складаються з кількох послідовно витягнутих сегментів - хромованих циліндричних втулок. Це дозволяє збільшити подовження приводу  порівняно з його загальною довжиною в складеному стані.

Телескопи  є приводами односторонньої дії. Подовження починається з подачі гідравлічного масла під тиском. Повернення приводу відбувається завдяки дії розподільника , який скидає тиск із системи - падіння відбувається під дією сили тяжіння, найчастіше під впливом ваги вантажного ящика.

Щоб запобігти пошкодженню захисту рукава внаслідок надмірного тиску під час максимального висування приводу, слід використовувати захисний пристрій (мотузковий, гідравлічний або електричний запірний клапан).

Добре підібраний привід, розташований у центрі корпусу, забезпечує кут нахилу вантажної коробки від 40 до 45 градусів.

Залежно від типу вантажу, який транспортується, ви можете самостійно вибрати цей кут - наведена нижче таблиця може бути корисною:

ТАБЛИЦЯ ВИБОРУ ТЕЛЕСКОПІЧНОГО ПРИВОДУ

(ТАБЛИЦЯ ХОДУ, НЕОБХІДНОГО ДЛЯ НАХИЛУ ПРИЧЕПА НА БАЖАНИЙ КУТ ° )

DP   -  відстань між кріпленням циліндра та петлями причепа в [мм]  ( DP =  1 / 2  S   )

a °   -  кут нахилу кузова причепа

C   -  хід приводу в мм

S =  DP*2

Технічні характеристики:

• Кількість ступенів: чотири
• Довжина циліндра в складеному вигляді 395 мм,
• Хід поршня 910 мм,
• Загальна довжина актуатора після розкладання 1305 мм,
• Зовнішній діаметр актуатора 110 мм,
• Гідравлічне з'єднання G1/2"

Максимальна швидкість поршневих штоків: 0,5 м/с

Тиск при запуску: 0,5 МПа

Максимальний робочий тиск: 160 бар

Потреба в мастилі: 3,5 л

Допустима температура навколишнього середовища -40 до +60 ℃

Допустима температура масла від -15 до +80 ℃

Тип сальника:  різьбовий, вкручується в трубу

Шток поршня:  хромований

Тип рідини:  гідравлічна олива на основі мінерального масла

Гідравлічний блок.

[0274]

Електроживлення: 12 В, 2,0 кВт

До складу агрегату входять: насос, електродвигун, сполучна пластина , бак і пульт.

Пристрій додатково має пластикову кришку двигуна та монтажний комплект.

До кожного пристрою додається схема підключення.

Пристрій готовий до роботи, просто підключіть кабелі та залийте масло.

Гідравлічний агрегат ідеально підходить для машин і пристроїв з електричним приводом.

Його можна використовувати в сільському господарстві, садівництві, лісництві та будівництві.

Пристосований для роботи при розвантаженні вантажного боксу в причепах, самоскидах, гідропаках, расах, підйомниках, вантажних платформах, автопідйомниках, кранах, сільськогосподарських і промислових машинах.

Дозволяє керувати приводом простої дії.

Привід висувається під впливом тиску та втягується за допомогою сил гравітації та піднятої ваги.

Пристрій готовий до роботи, просто підключіть кабелі та залийте масло.

Технічні характеристики:

Потужність двигуна: 2,0 кВт

Електрична напруга: 12 В

Ємність масляного бака: 11 л

Максимальний робочий тиск: 180 бар

Потужність насоса: 2,5 см3/оберт, у цьому комплекті від 7 л/хв до 12 л/хв

Внутрішнє різьбове з'єднання: 3/8"

• Довжина блоку: 650 мм
• Довжина резервуара: 440 мм
• Ширина блоку: 170 мм
• Ширина резервуара: 170 мм
• Висота блоку: 195 мм
• Висота резервуара (від основи до кінчика пробки): 205 мм

Пристрій готовий до роботи, просто підключіть кабелі та залийте масло. Рекомендована безперервна робота не більше 3 хвилин, перезапуск після 5 хвилин відпочинку.

Колір пульта дистанційного керування залежить від поточного постачання.

Пояснення символів:

• + Джерело живлення (позитивний потенціал), підключене безпосередньо до акумулятора
• - Джерело живлення (негативний потенціал), підключений безпосередньо до батареї
• A - порт підключення (G3/8")
• B - регулювання швидкості спуску
• C - регулювання тиску масла
