65329 - Спліттер c - 330 4-секційний спліттер

номер MIZAR: 65329

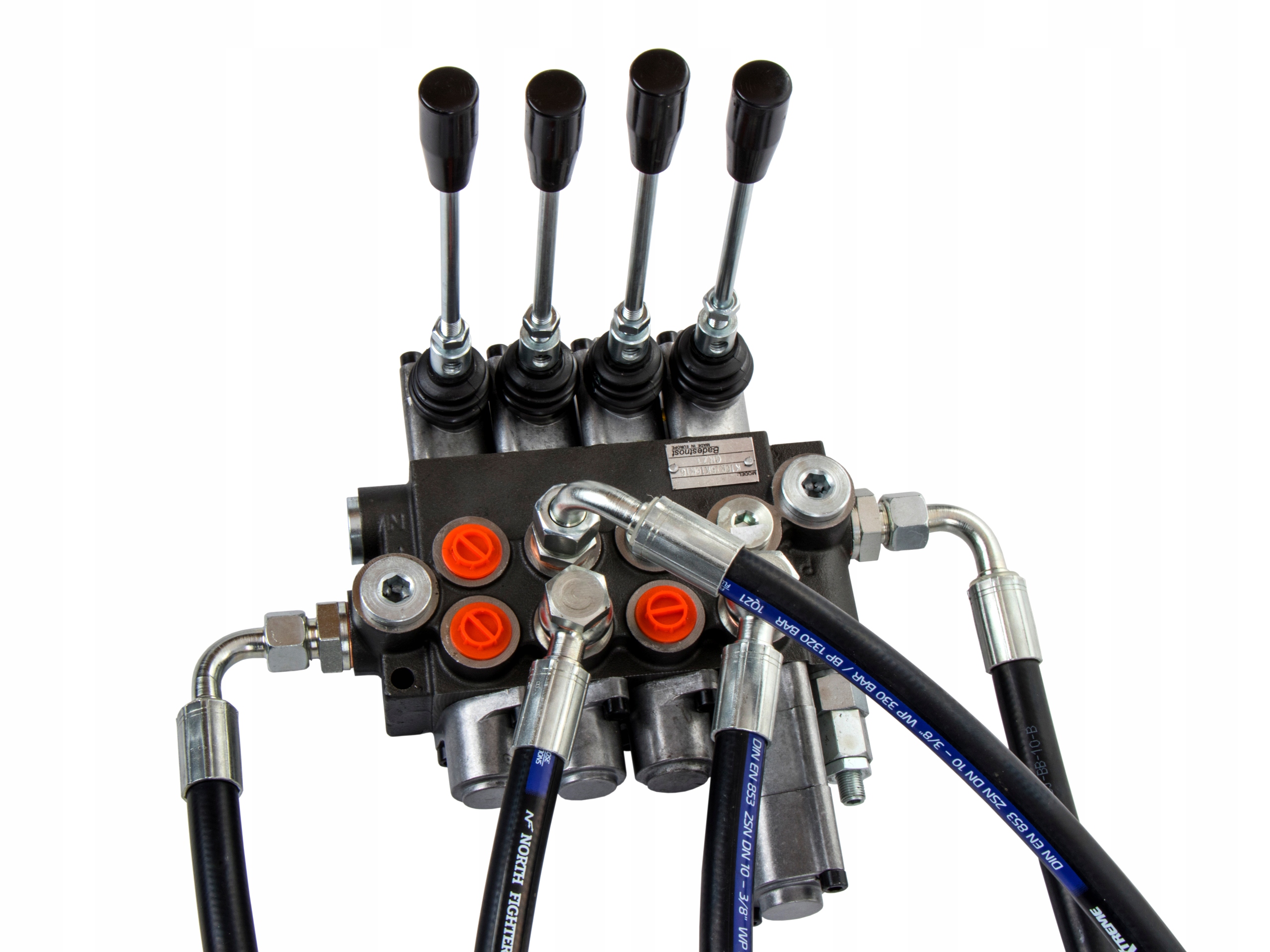

комплект зовнішнього розгалужувача C-330 4-сек. 2x двостороння, 1x одностороння, 1x плаваюча

комплект призначений для заміни традиційного підйомного розподільника під сидінням чотирьохсекційним роздільником.

ми встановлюємо спліттер на крило, що робить його в більш доступному і зручному для використання місці в порівнянні з встановленим під сидінням.

дозволяє управляти домкратом і зовнішньої гідравлікою.

це рішення є більш економічним, простішим, простішим в експлуатації та ремонті.

комплект призначений для тракторів Ursus C-330.

він оснащений двома секціями (в тому числі однією плаваючою). Безперечною перевагою плаваючої секції є можливість співпраці як з циліндрами подвійної дії (складні борони, Роторні плуги і т.д.), так і з циліндрами односторонньої дії (циліндри перекидання, гідравлічні підйомники і т. д.).

друга секція - звичайна (немодифікована) - дозволяє управляти приводом подвійної дії або гідруличним двигуном (в цьому випадку необхідно утримувати важелі в робочому положенні).

плаваюча секція має 4 Положення:

1-вихід приводу

0-розподільник в нейтральному положенні,

2 - Повернення двостороннього приводу

3-опускання одностороннього приводу (в разі двостороннього приводу - це положення дозволяє йому "плавати", що може бути застосовано, наприклад, в снігоочисниках)

у плаваючому положенні-3-секція має засувку, яка утримує важіль розподільника в цьому положенні (так званий вільний стік)

конфігурація розподільника була підготовлена для роботи Заводського підйомного приводу (одностороннього), у зв'язку з чим одна з секцій має глухий один з виходів. Якщо підйомник не потрібен, є можливість розблокувати цей вихід, і при підключенні додаткових шлангів (не входить в комплект) ця секція також може підтримувати приводи подвійної дії.

В комплект входить:

- адаптер спліттера

- кронштейн гідравлічних шлангів

- гідравлічні шланги

- двосекційний спліттер

- гвинти, шайби, нормалі

для полегшення складання на машині комплект попередньо скручений. Після монтажу обов'язково переконайтеся, що всі з'єднання надійно затягнуті
