35C15 - Комплект холодильного компресора Iveco Daily 3.0

комплект для кріплення холодильного компресора

У комплект входять інструкції по монтажу

марка/модель:

• Iveco Daily 3.0 Euro 5 / Euro 6 ( для версії з кондиціонером )

35c15, 40C15, 50C15, 65C15

70c15, 35S17, 35C17, 40C17

50C17, 65C17, 70c17

Тип двигуна:

• f1ce3481j
• f1ce3481k

застосування для холодильного компресора:

SD7H15, tm13 , TM15 , TM 16

SD 5h09, SD 505, Tm08

nr;Cel2159

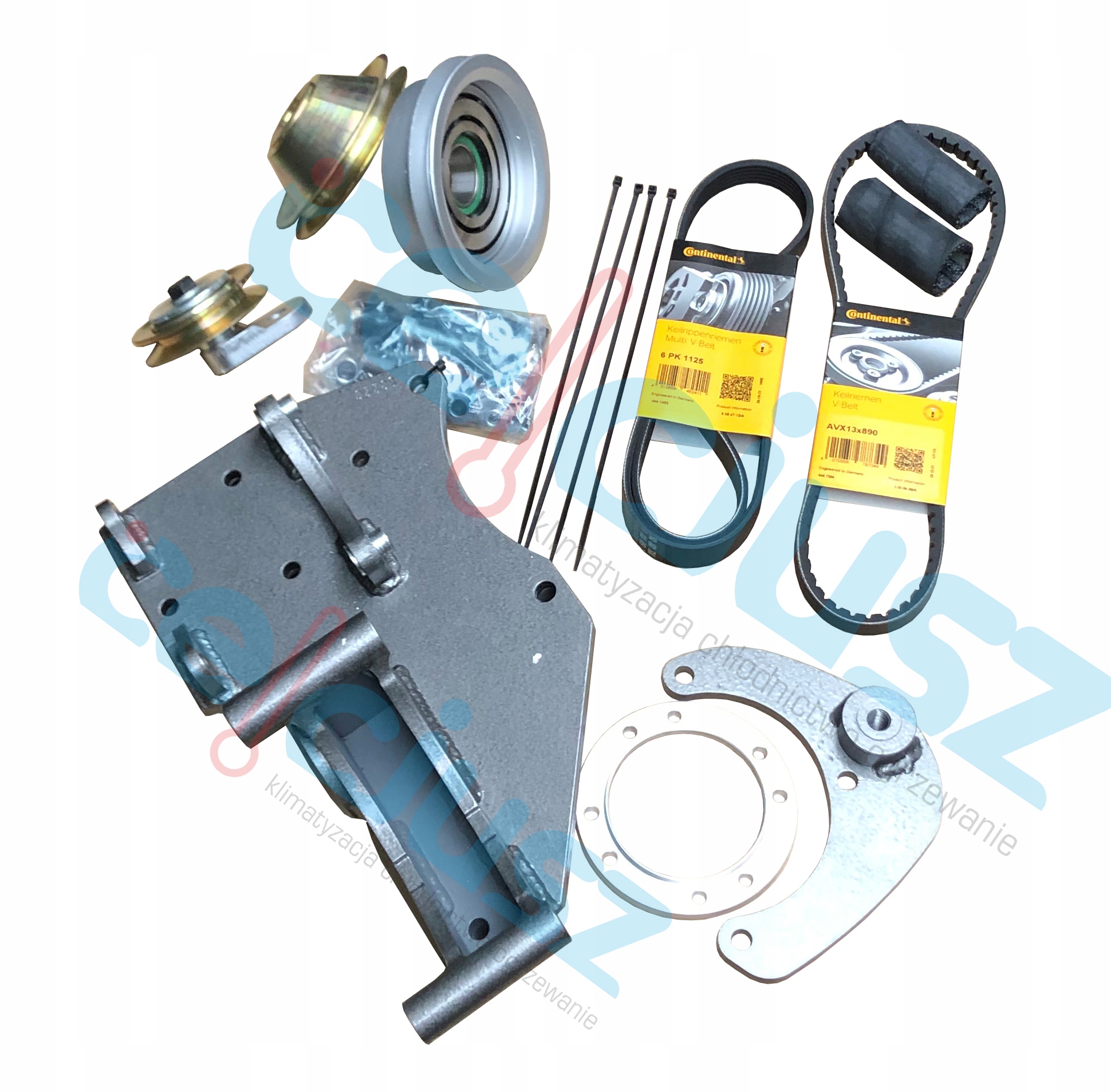

список деталей монтажного комплекту холодильного компресора на двигуні автомобіля-Iveco Daily 3.0 Euro5 / Euro6 з AC.

• підстава компресора і генератора-1 шт.
• кронштейн натяжителя-1 шт.
• шків валу-1 шт.
• шків компресора-1 шт.
• натягувач КПЛ. - 1 шт.
• кільце вентилятора-1 шт.
• приводний ремінь компресора AVX 13 x 890-1 шт.
• ремінь приводу генератора і вентилятора 6pk 1120-1 шт.
• змінна втулка кріплення компресора-2 шт.
• штифт-2 шт.
• гвинт m 12 x 1,25 x 35-1 шт.
• гвинт m 10 x 110-1 шт.
• гвинт M 10 x 1,25 x 80-1 шт.
• гвинт m 10 x 1,25 x 40-1 шт.
• гвинт m 10 x 55-2 шт.
• гвинт m 10 x 50-2 шт.
• гвинт m 10 x 40-1 шт.
• гвинт m 8 x 45-1 шт.
• гвинт m 8 x 40-4 шт.
• гвинт M 8 x 30-8 шт.
• гайка M 10 (зі вставкою) - 6 шт.
• шайба пл. 12-1 шт.
• шайба пл. 10-16 шт.
• шайба пл. 8-4 шт.
• шайба пл. pow. A8 спеціальна-1 шт.
• шайба ПЛ.6-8 шт.
• спеціальна шайба. 10 (гр . 0,8 мм) - 4 шт.
• гумова кришка проводу: (⌀25, L = 80 мм), (⌀ 3, L = 80 мм) - 1 шт. + 1 шт.
• кабельна стрічка - 4 шт.

для кріплення невеликого компресора ( SD 5H09, TM 08) необхідно встановити додаткові елементи

• втулка компресора (передні вуха) - 2 шт.
• втулка компресора (задні вуха) - 2 шт.
• гвинт m 10 x 75 (задні вуха) - 2 шт.
