2610220260211 - Nanovna v2 антенний векторний аналізатор 2.8"

функція:

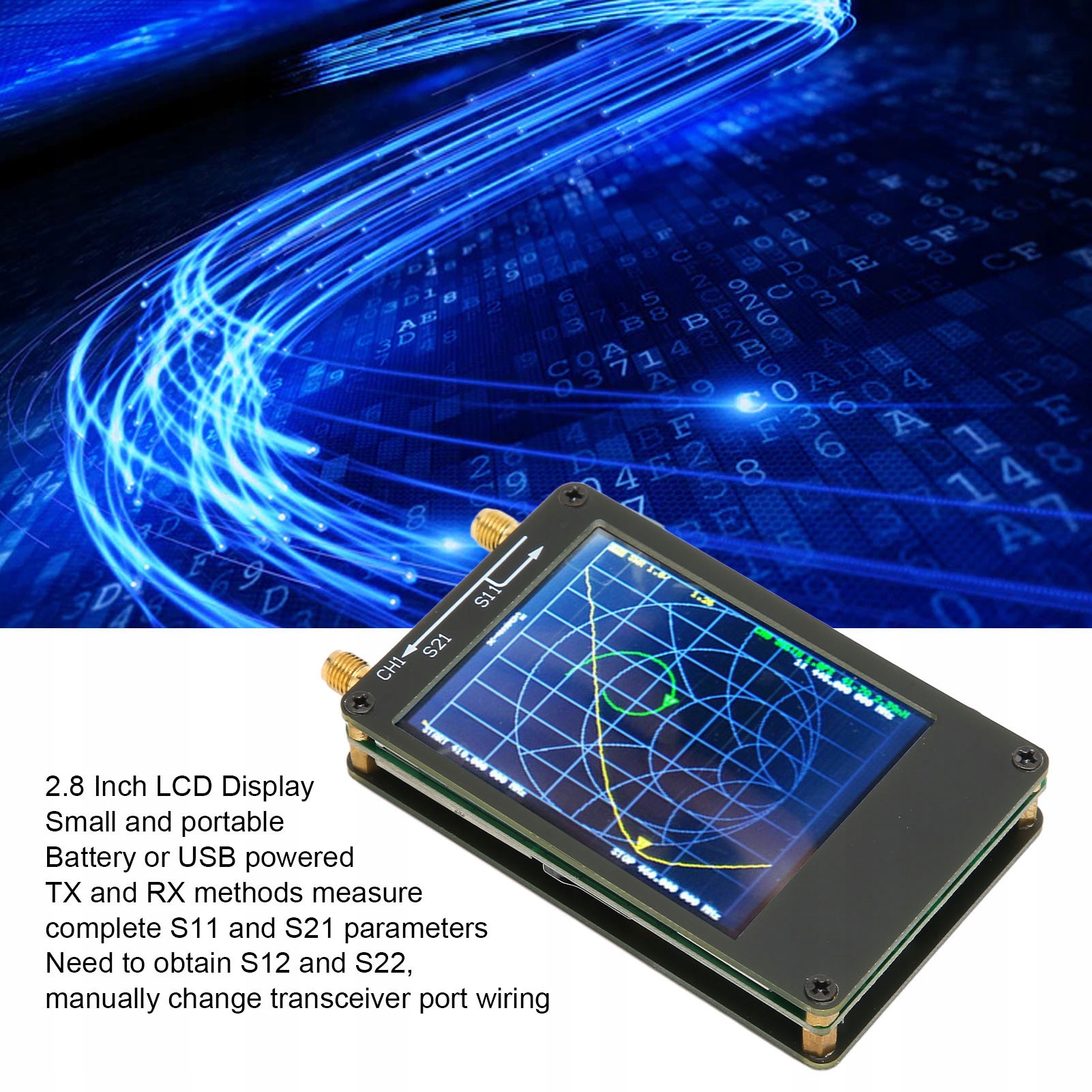

1. [Компактний і портативний] портативний векторний мережевий аналізатор, який забезпечує відмінні вимірювання векторної мережі. Автономний 2,8-дюймовий РК-дисплей, простий в експлуатації та використанні. Компактний і портативний, живлення від батареї або USB.

2. [Методи вимірювання] методи TX і RX мережевого аналізатора вимірюють повні параметри S11 і s21. Якщо необхідно отримати S12 і S22, необхідно вручну змінити проводку порту трансивера.

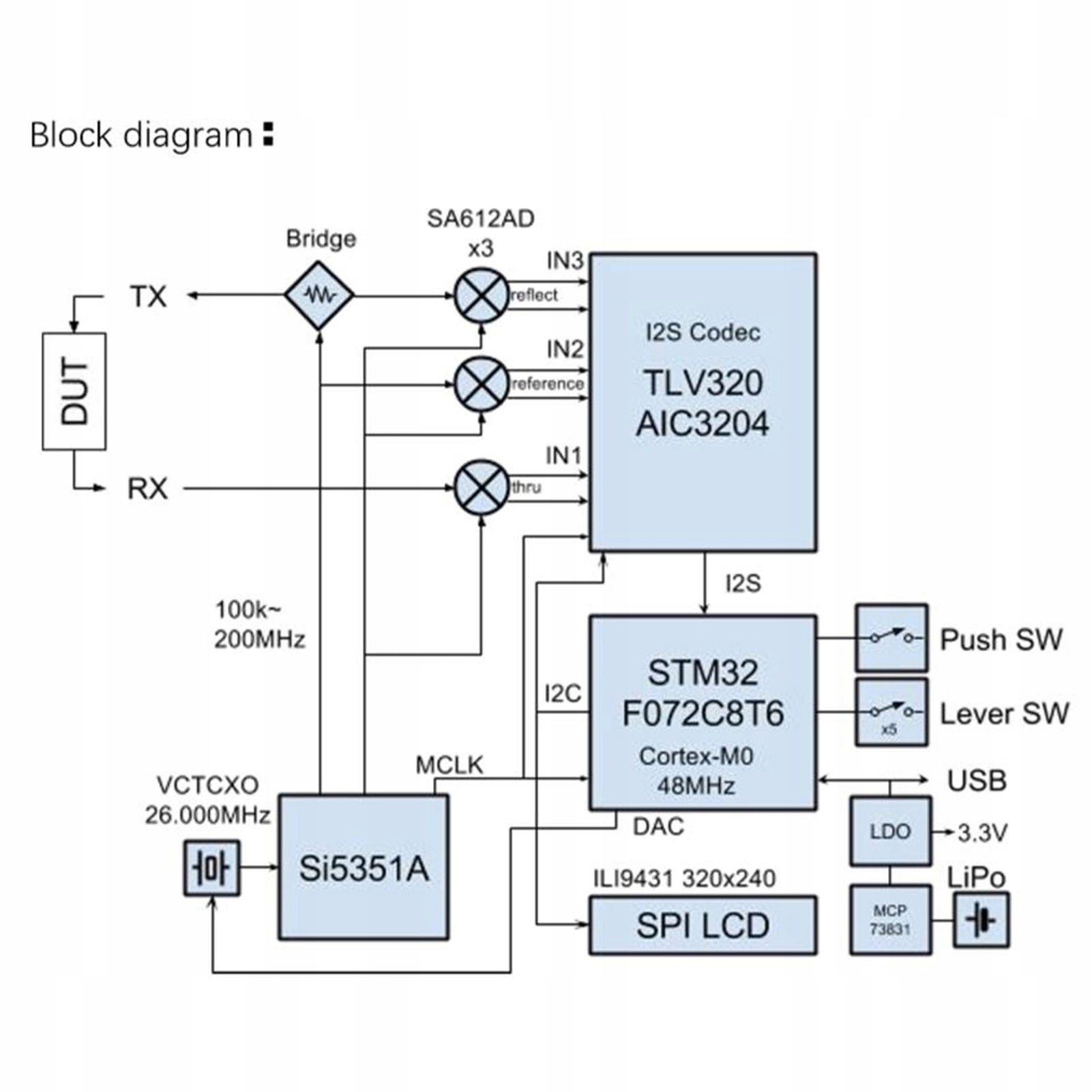

3. [Стійкість до перешкод] радіочастотний радіочастотний аналізатор VNA може підтримувати вимірювальні частоти до 900 МГц, використовуючи розширення гармонік з непарними частотами si5351. Металева кришка для зменшення зовнішніх перешкод і підвищення точності вимірювання.

4. [Діапазон вимірювання] прямий вихід si5351 в діапазоні 50K - 300MHz забезпечує динаміку краще, ніж 70dB, Розширена смуга пропускання 300m-600Mhz забезпечує динаміку краще, ніж 60dB, а смуга пропускання 600m-900m забезпечує динаміку краще, ніж 50dB.

5. [експорт ПК] векторний мережевий аналізатор, розроблений відповідно до оригінального обладнання (OE), створення та функція простого та практичного програмного забезпечення для управління ПК, може бути експортований через комп'ютерне програмне забезпечення до різних програм проектування та моделювання тестового радіо (snp ) файл.

специфікація:

Тип товару: мережевий аналізатор

матеріал: PCB

частота вимірювання: 50 кГц-900 МГц

вихід RF: -13dbm (максимум-9dbm)

Діапазон вимірювання: 70 дБ (50 кГц-300 МГц), 50 дБ (300 м-600 МГц), 40 дБ

(600m-900mhz)

SWR порт: ≪1,1

дисплей: TFT 2,8 дюйма (320 x 240)

інтерфейс USB: USB Type-C режим зв'язку: CDC (послідовний)

вбудований літій-полімерний акумулятор: 400 мАг

0,8 a

точки сканування: 101 (фіксований)

відображення відстеження: 4, знак: 4, Встановити збереження: 5

помилка частоти: <0,5 ppm < /P>

список пакетів:

1 x мережевий аналізатор 4 x аксесуари для підключення

2 x SMA кабель

1 USB кабель

1. Встановіть діапазон частот (стимул, початок і кінець або центр і діапазон).

2. Калібрування (калібрування).

3. Виберіть формат відображення і канал (Display).

4. Зберегти (Зберегти). Ви можете будь-коли змінити формат відображення та вибір каналів. У звичайному тестовому режимі торкніться правої області екрана або натисніть багатофункціональну клавішу, щоб відкрити меню. Торкніться екрана або поверніть багатофункціональний перемикач, щоб вибрати пункт меню. Якщо вам потрібні Детальні інструкції, зверніться до служби підтримки клієнтів для електронного посібника користувача.
