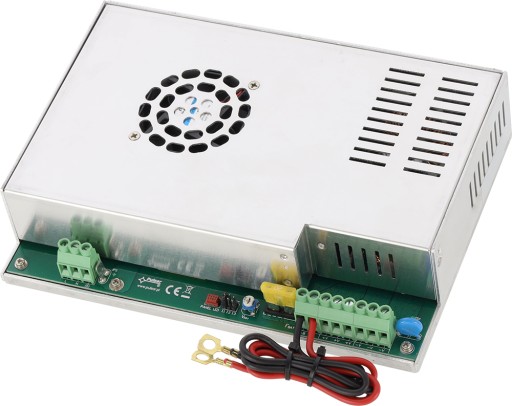

Pulsar PSB-12V20A буферний блок живлення 12V 20A 276W

Високоякісна продукція Pulsar!

Характеристики джерела живлення:

• джерело безперебійного живлення DC 13.8V/20A
• широкий діапазон напруги живлення змінного струму 200÷240V
• високий ККД 86%
• вбудована система корекції коефіцієнта потужності (PFC)
• батарея контроль зарядки та обслуговування
• захист батареї від надмірного розряду (UVP)
• струм зарядки батареї 2A/4A8/A, перемикається перемичкою
• додаткове обладнання: комплект зовнішньої світлодіодної оптичної сигналізації PKAZ168, монтажна пластина DIN4
• захист виходу батареї від короткого замикання та зворотного з'єднання
• світлодіодна оптична сигналізація
• захист:

  - SCP від короткого замикання

  - Перенапруга OVP

  - Перенапруга (вхід змінного струму)

  - Перевантаження OLP

  - Термічний OHP

Опис:

Буферне джерело живлення призначене для безперебійного живлення пристроїв, яким потрібна стабілізована напруга 12 В постійного струму (+/-15%) . Джерело живлення подає напругу U = 13,8 В постійного струму з потужністю струму:

1. Вихідний струм 18 А + 2 А при зарядці акумулятора

2. Вихідний струм 16 А + 4 А при зарядці акумулятора

2. Вихідний струм 12 А + 8 А при зарядці акумулятора

Загальний струм приймачів + акумулятор макс. 20А.

Технічні дані:

• Джерело живлення: ~ 200 – 240 В змінного струму; 1,5 А; 50/60 Гц
• Початковий струм: 60 А
• Потужність джерела живлення: 276 Вт
• Ефективність: 86%
• Коефіцієнт потужності PF:> 0,95
• Вихідна напруга (заводські налаштування): 11 В÷13,8 В постійного струму – робота буфера; 9.5V÷13.8V DC – робота від акумулятора
• Вихідний струм: 18A + 2A зарядка акумулятора; 16A + 4A зарядка акумулятора;12A + 8A зарядка акумулятора
• Діапазон регулювання вихідної напруги: 13,5÷14,5VDC
• Пульсація напруги: 150mV p-p max.
• Споживання струму для власних потреб джерела живлення (під час буферної роботи): бл. 25 мА
• Струм заряджання батареї: 2 A або 4 A (перемикається перемичкою)
• Захист від короткого замикання SCP: електронний, автоматичне повернення
• Захист від перевантаження OLP: 105-150% потужності джерела живлення, автоматичне повернення
• Захист ланцюга батареї OLP: запобіжник T20A
• Захист від перенапруги: варистори
• Захист від перенапруги OVP:>19 В (активація вимагає відключення напруги живлення приблизно на 1 хв.)
• Захист батареї від надмірного розряду UVP: U<9,5 В (± 5%) - від'єднання клеми батареї
• Оптична сигналізація роботи: так; Зелений світлодіод - наявність напруги змінного струму
• Додаткове обладнання: комплект світлодіодної оптичної сигналізації PKAZ168, монтажна панель DIN4
• Умови експлуатації: екологічний клас II, -10 oC÷40 oC; відносна вологість 20-90% (без конденсації)
• Розміри: 237 x 168 x 54 мм (ШxВxГ)
• Вага нетто/брутто: 1,24 кг/ 1,30 кг
• Клас захисту від ударів: I (перший) - потрібен захисний провідник
• Роз’єми: PCB вводу/виводу: 0,5 – 2,5 мм2 (AWG 26 – 12); вихід оптичної сигналізації: 4-контактний роз'єм micromatch;
• Можливість монтажу на DIN-рейку - потрібен тримач DIN4.
