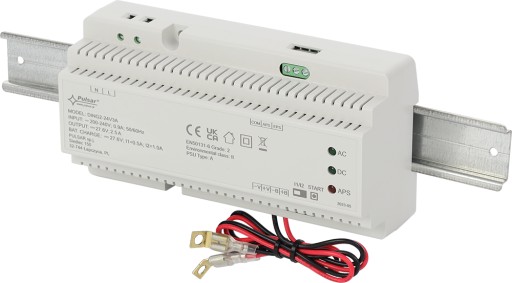

Буферне живлення для DIN-рейки Pulsar DING2-24V3A 27.6Vdc/3A

Характеристики джерела живлення:

• джерело безперебійного живлення DC 27.6V/3A
• відповідність стандарту для систем виявлення злому та проникнення (SSWiN) EN50131-6:2017, рівень 1, 2 та екологічний клас II
• відповідність стандарту для систем контролю доступу (KD) EN60839-11-2:2015+AC:2015 і екологічний клас I
• широкий діапазон напруги живлення змінного струму 200÷240 В
• висока ефективність 90%
• захист батареї від надмірного розряду (UVP)
• зарядний струм батареї 0,5 A/1 A, перемичка
• живлення функції ручного СТАРТу від батареї
• динамічний тест батареї
• контроль безперервності ланцюга батареї
• контроль напруги батареї
• Технічний вихід EPS для збою мережі - тип OC
• Технічний вихід APS для сигналізації про збій батареї - тип OC
• контроль заряджання та обслуговування батареї
• захист виходу батареї від короткого замикання та зворотного з'єднання
• сигнальний оптичний світлодіод
• засоби захисту:

  - захист SCP від короткого замикання

  - перенапруга OVP

  - перенапруга

  - перевантаження OLP

Опис:

Буферне джерело живлення призначене для безперебійного живлення пристроїв, яким потрібна стабілізована напруга 24 В постійного струму (+/-15%) . Джерело живлення подає напругу U = 27,6 В постійного струму з потужністю струму:

1. Вихідний струм 2,5 А + 0,5 А при зарядці батареї

2. Вихідний струм 2 А + 1 А при зарядці батареї

Загальний струм приймачів + батарея макс. 3А.

Технічні дані:

• Джерело живлення: ~ 200 – 240 В змінного струму; 0,9А; 50/60 Гц
• Початковий струм: 40 А
• Потужність джерела живлення: 83 Вт
• ККД: 90%
• Вихідна напруга (заводські налаштування): 22 В÷27,6 В постійного струму – буферна робота; 20V÷27.6V DC – робота від батареї
• Вихідний струм: 1.5A + 0.5A зарядка батареї; 1A + 1A зарядка акумулятора
• Пульсація напруги: 100 мВ p-p макс.
• Споживання струму для власних потреб джерела живлення (під час буферної роботи): бл. 20 мА
• Струм заряджання батареї: 0,5 А або 1 А (перемикається перемичкою)
• Рекомендована ємність батареї: 2x 7 - 18 А·год
• Захист у ланцюзі батареї SCP та зворотна полярність підключення: полімерний запобіжник (зворотний)
• Захист від перевантаження OLP: 105-150% потужності джерела живлення, автоматичне повернення
• Захист від перенапруги OVP:>37 В (активація вимагає відключення напруги живлення приблизно на 1 хв.)
• Захист акумулятора від надмірного розряду UVP: U<19 В (± 5%) - відключення клеми акумулятора
• Працює оптична сигналізація: так; Світлодіоди на кришці джерела живлення
• Вихід EPS: тип OC: макс. 50 мА; нормальний стан: рівень L (0В); збій: рівень hi-Z (затримка: прибл. 30 с.)
• Вихід APS: тип OC: макс. 50 мА; нормальний стан: рівень L (0В); збій: рівень hi-Z
• Запобіжник Fbat: PTC 4A/30 В
• Додаткове обладнання: модуль релейного виходу AWZ642
• Клеми мережі: 0,5–2,5 мм2 (AWG 26–12)
• Виходи акумулятора: кабелі акумулятора 6,3F–45 см, Кутові втулки ML062
• Умови експлуатації: екологічний клас II, -10 oC÷40 oC; відносна вологість 20-90% (без конденсації)
• Розміри: 176x91x60 (ШxВxГ)
• Вага нетто/брутто: 0,40 кг/0,47 кг
• Клас навколишнього середовища EN 50131-6: II
• Клас навколишнього середовища EN 60839-11-2: I (перший)
• Робоча температура: -10ºC...+40ºC
• Температура зберігання: -20ºC...+60ºC
• Відносна вологість: 20%...90%, без конденсації
