1.30.80.011 - ПОЛЬСЬКИЙ ПРИВІД ЦИЛІНДР ПРИЧЕПА HL8011 90/3/600

телескопічний циліндр причепа HL8011 хід 580 мм

в комплекті з двома слотами

виробництво:

оригінальний продукт марки Hydrolider, символи виробника: 1.30.80.011; CT 90/3/600

застосування:

має широке застосування в гідравлічних системах в сільському господарстві, садівництва, лісового господарства, будівництва та широкої промисловості.

привід в основному призначений для сільськогосподарського причепа типу hl8011 з перекиданням в сторону, в якому встановлені два таких приводу. Може використовуватися при виробництві інших причепів з аналогічними параметрами.

Загальна інформація:

• кількість елементів (шток поршня): 3
• гідравлічне отвір-внутрішня різьба M22x1.5 (як в оригіналі)
• максимальна швидкість штока поршня 0,5 м/с
• потреба в олії: 3 л
• максимальний робочий тиск: 16 МПа
• поріг чутливості (тиск запуску: 0,5 MPA

робочі параметри:

• допустима температура навколишнього середовища: від-40C до +60 C
• допустима температура масла: від-15ºC до +80 º c
• тип рідини: гідравлічне масло на основі мінерального масла

корисно знати:

гідравлічні Телескопічні циліндри складаються з декількох циліндрів, все меншого і меншого діаметра, зібраних один в інший і послідовно висуваються. Таким чином, можна отримати великий хід при невеликій довжині складеного приводу.

У гідравлічних телескопічних приводах односторонньої дії масло під тиском діє з одного боку, викликаючи висування окремих елементів приводу. Повернення телескопа здійснюється під дією зовнішньої сили (найчастіше під дією ваги розвантажувальної коробки причепа).

подача і стік масла здійснюється по одній і тій же лінії, напрямок потоку масла контролюється оператором машини через розподільний клапан (важіль).

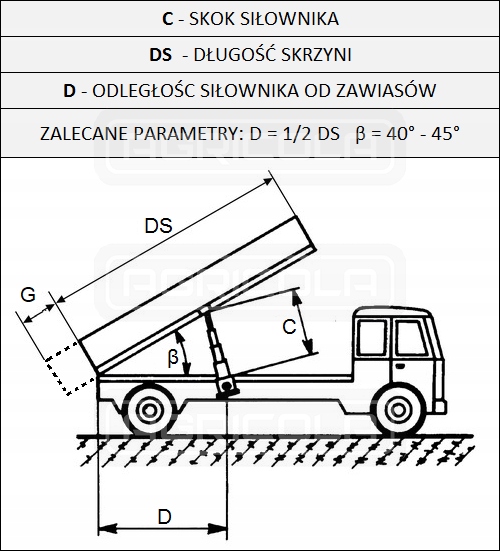

рекомендований кут нахилу коробки при розвантаженні повинен знаходитися між 40 і 45 градусами. Місце установки приводу повинно бути на півдорозі по довжині завантажувальної коробки. Нижче наведені корисні таблиці і схеми при виборі відповідного приводу, знаючи довжину вантажної коробки:

дані, корисні при виборі приводу для вантажного ящика:

• максимальна вага сипкого вантажу + вага ящика (12MPA): 6 T
• максимальна вага сипкого вантажу + вага ящика (16MPA): 8 T
• максимальна відстань від приводу до петель (D): 850mm
• довжина ящика при перекиданні ззаду (DS): 1700mm
>
• можливість подовження коробки, висуваючи її за петлі (G)

сила приводу висунення на окремих секціях 12/16 МПа (t):

• Перший елемент діаметр 90 мм - 7,8 т/10,3 т
• Другий елемент діаметр 75 мм - 5,4 т/7,2 т
• третій елемент діаметр 60 мм - 3,5 т/4,6 т
