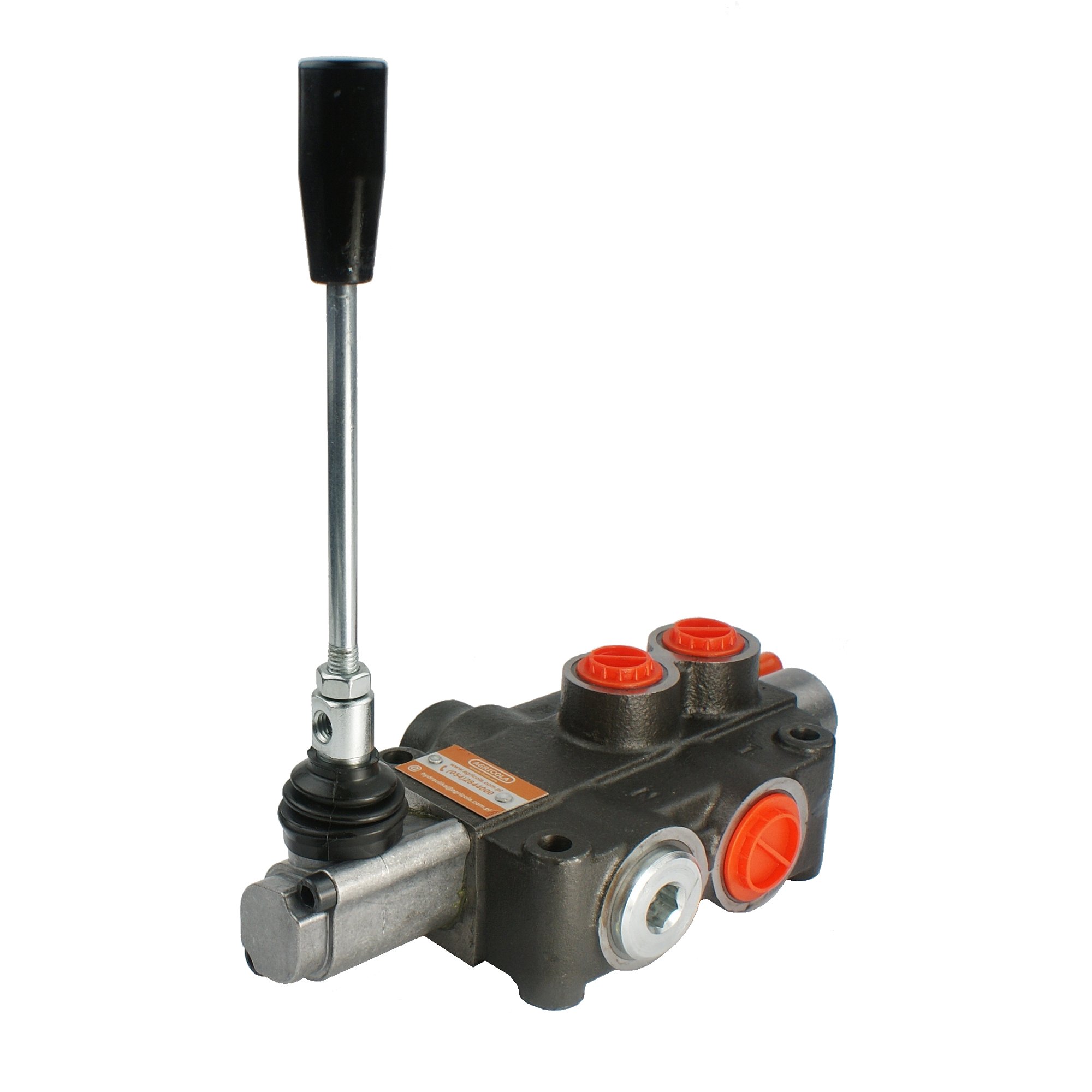

1.10.10.011 - ГІДРАВЛІЧНИЙ СПЛІТТЕР 1 СЕК 80Л З ЗАСУВКОЮ

виробництво:

оригінальний продукт марки Badestnost Болгарія, символи виробника:

1. з засувкою під привід P80 A8 GKZ1
2. з засувкою під двигун P80 D8 GKZ1

застосування:

управління:

трипозиційний важіль (1 - 0 - 2), з засувкою, тобто вона сама утримує положення в робочому положенні:

• положення 0 Нейтральне (важіль встановлений вертикально) двигун або привід стоїть - масло йде на перелив.
• робоче положення 1 (важіль розташований в похилому положенні вперед) двигун повертається вліво або шток поршня приводу висувається.
• робоче положення 2 (важіль розташований в похилому положенні назад) двигун обертається за годинниковою стрілкою або шток поршня приводу забирається.

справа гідравлічні схеми розподільників, послідовно зліва: для управління приводом і для управління двигуном:

з'єднання:

• харчування від насоса (P): внутрішня різьба BSP 1/2"
• повернення до резервуару (T): внутрішня різьба BSP 3/4"
• вихід на секції (A, B): внутрішня різьба BSP 1/2"
• послідовне підключення (N): внутрішня різьба BSP 3/4"

діапазон тиску:

• максимальний тиск на подачі: 250bar
• максимальний тиск на повернення: 50bar
• максимальний тиск на секціях: 300BAR

заводський перепускний клапан встановлений на 180bar ± 30 Bar.
