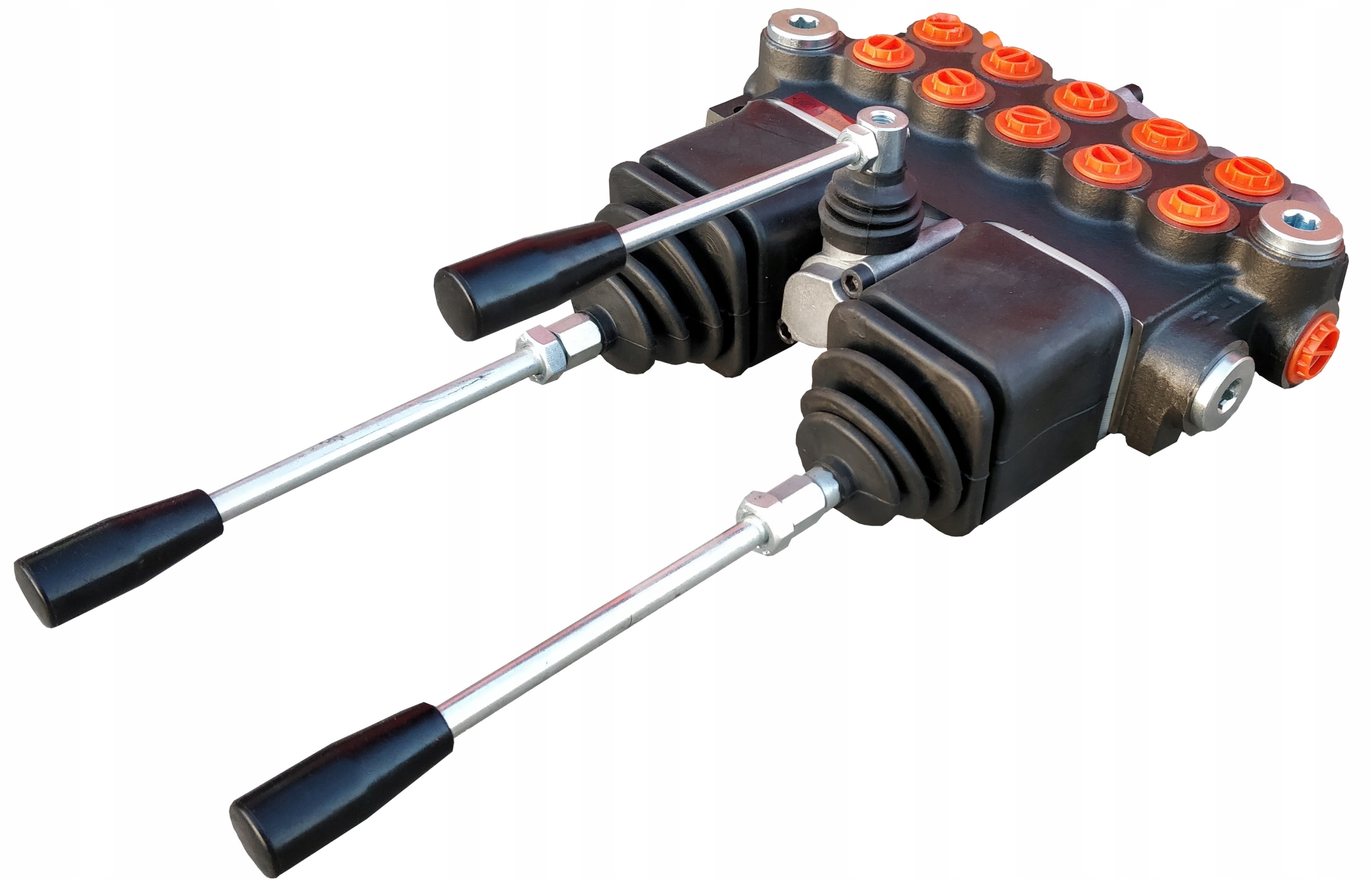

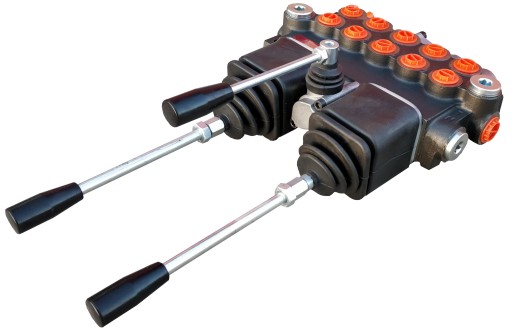

05P40 5xA1+2XJOY - ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК 5 СЕКЦІЙ 40Л + 2 ДЖОЙСТИКА БАДЕСТНОСТЬ

5-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК P40

УПРАВЛІННЯ ДВОМА ДЖОЙСТИКАМИ ОДНИМ ВАЖЕЛЕМ

Виробник: Badestnost

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в широкому розумінні.

Розподільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Технічні дані:

Рекомендована витрата масла в системі: 0 - 40 л/хв. Контрольний приклад: п’ять приводів подвійної дії.

Можливість послідовного підключення до існуючої системи (потрібна натискна муфта).

Технічні дані:

Рекомендована витрата масла в системі: 0 - 40 л/хв. Приклад керування: сім приводів подвійної дії.

Можливість послідовного підключення до існуючої системи (потрібна натискна муфта).

Елементи управління:

Обидва п'ятипозиційні джойстики (1 - 2 - 0 - 3 - 4), підпружинені, тобто повертаються у вертикальне положення за допомогою самі:

• Нейтральне положення 0 (джойстик встановлений вертикально), поршневі штоки обох приводів нерухомі - масло йде в перелив.
• Робоче положення 1 (важіль джойстика встановлений у переднє положення), шток поршня першого приводу висувається.
• Робоче положення 2 (важіль джойстика поставлений назад), шток поршня першого приводу втягується.

• Робоче положення 3 (важіль джойстика встановлений ліворуч), шток поршня другого приводу висувається.

• Робоче положення 4 (важіль джойстика вправо), шток поршня другого приводу втягується.

Усі трипозиційні важелі (1 - 0 - 2) підпружинені, тобто самі повертаються у вертикаль:

• Положення 0 нейтральне (важіль вертикально), шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (важіль у передньому положенні), шток поршня приводу висувається.
• Робоче положення 2 (важіль назад), шток поршня приводу втягується.

Підключення:

Живлення від насоса (P1, P2): BSP 1/2'' внутрішня різьба

Повернення до резервуара ( T1, T2 ): BSP 1/2'' внутрішня різьба

Секції (A1, A2, A3, A4, A5, A6, A7; B1, B2, B3, B4, B5, B6, B7) : внутрішня різьба BSP 3/8"

Послідовне з'єднання (N): внутрішня різьба BSP 1/2"
