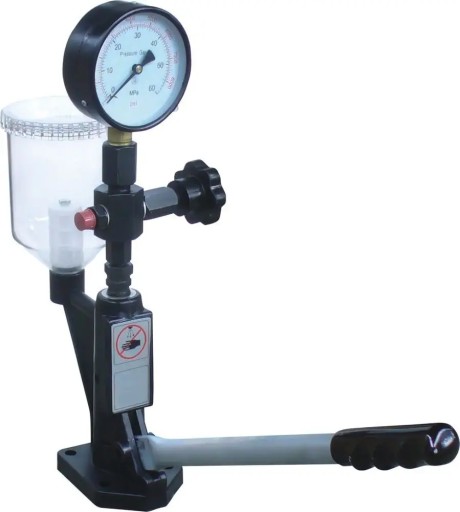

ТЕСТЕР ФОРСУНОК QUATROS DIESEL 600 БАР QS30098

Тестер предназначен для измерения давления открытия форсунок дизельных двигателей.

Также позволяет проверить герметичность форсунки и качество распыления.

Применение: легковые автомобили, грузовые автомобили, сельскохозяйственные тракторы.

Тестер предназначен для форсунок

с резьбой М12х1,5 и М14х1,5.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ:

ПОДГОТОВКА К РАБОТЕ

1. Перед первым использованием прикрепите рычаг с ручкой к корпусу тестера с помощью прилагаемого штифта

и зафиксируйте его шплинтом.

2. Заправьте топливный бак дизельным топливом.

Бензин, растворители или другие легковоспламеняющиеся вещества!

3. Переместите рычаг, чтобы заполнить резервуар для проб дизельным топливом.

ИЗМЕРЕНИЕ ДАВЛЕНИЯ ОТКРЫТИЯ

1. Подключите форсунку к разъему с помощью соответствующего переходника.

2. Откройте клапан.

3. Постепенно увеличивайте давление, перемещая рычаг.

4. Считайте значение на манометре при открытой форсунке и сравните его с данными, предоставленными

производителем.

ПРОВЕРКА УТЕЧЕК

1. Подсоедините форсунку к разъему с помощью соответствующего переходника.

2. Откройте клапан.

3. Переместите рычаг, чтобы установить давление примерно на 20 бар ниже давления открытия форсунки.

4. Наблюдайте за форсункой на предмет утечек в течение времени, указанного производителем (обычно 10-20 секунд).

ПРОВЕРКА КАЧЕСТВА РАСПЫЛЕНИЯ

1. Подключите форсунку к разъему с помощью соответствующего переходника.

2. Закройте клапан.

3. Наблюдайте за распылением форсунки, перемещая рычаг с разной скоростью.

части тела возле работающего инжектора!
