Тестер емкости и сопротивления Цифровой измеритель

Измеряйте только внутреннее сопротивление конденсатора

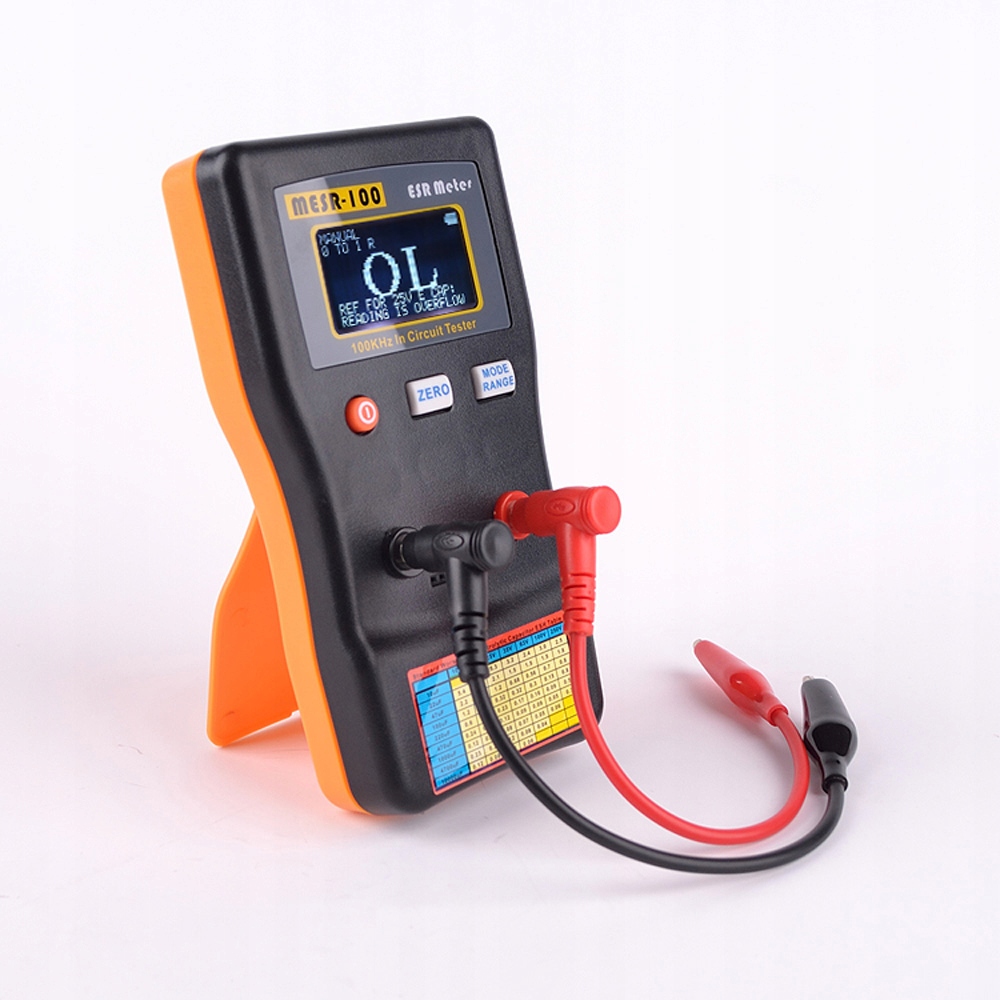

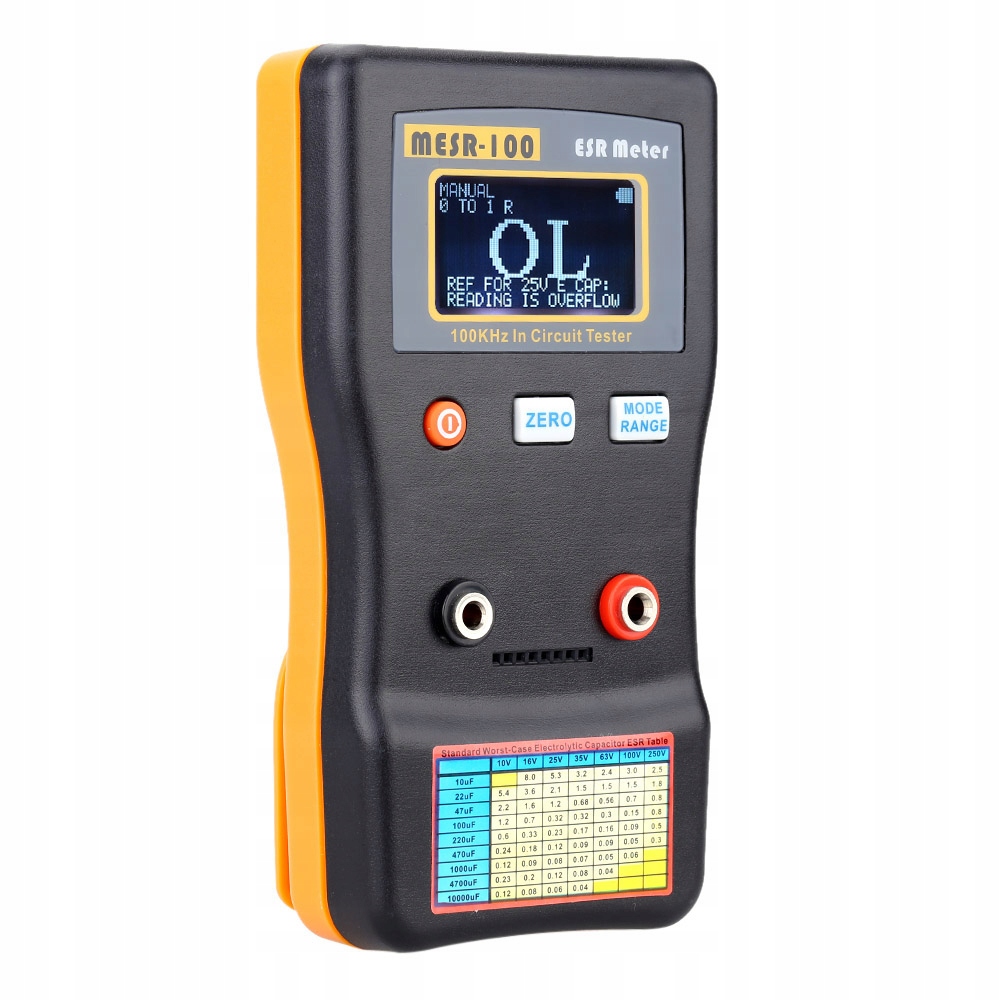

Этот конденсатор MESR-100 V2 ESR и диапазон измерения низкого омметра от 0,001 до 100,0R позволяют проводить тестирование цепей. Использование истинной синусоидальной волны частотой 100 кГц для измерения значения ESR, которое соответствует методу тестирования производителя конденсатора.

Особенности:

Это последовательный резистор внутри конденсатора, использующий частоту 100 кГц для устранения импеданса 1/(2 * pi * F * C).

Импеданс становится небольшим, и тогда мы можем измерить номинал реального последовательного резистора.

Используя эту теорию, мы можем определить конденсатор как плохой/поврежденный или в хорошем состоянии.

Наш ESR-метр подает постоянный ток менее 15 мВ или размах до пика на исправном конденсаторе, поэтому мы можем использовать его в качестве проверки цепи.

При ремонте телевизора, ЖК-дисплея, аудиоплаты и т. д. При проверке схемы исправен ли конденсатор.

Двойной терминал для быстрой и простой проверки конденсаторов или резисторов, печатная таблица ESR для быстрой проверки.

Технические данные:

Черный цвет

Точность дальности (после нуля, время обновления (ручной режим)

протестировано в режиме 1, 10,100R Автоматический режим занимает от 0 до 2 секунд, больше времени (

резистор) зависит от значения емкости.

0,000–1,000R 1% 2Dig ～ 0,4 с

1,000–10,00R 1% 1Dig ～ 0,4 с

10,00–100 .0R 2% 1 цифра ～ 0,4

Точность: до 1% (подробности в таблице выше)

Широкий диапазон измерения:> 1 мкФ

Высокое разрешение: 4 цифры или 0,001 Ом @ 1 Ом

Испытательное напряжение: <～ 40 мВ RMS (ТЕСТОВОЕ НАПРЯЖЕНИЕ)

Внешнее питание: 5 В micro USB

Рабочий ток: 0,02 А

Батарея: 2 батарейки типа АА 1,5 В (не входят в комплект)

Срок службы батареи:> 80 часов

Размер изделия: около 14,5*8*3 см/5,7*3,1 * 1,2 дюйма

Вес изделия: около 139,6 г/4,9 унции

Размер упаковки: около 17 * 9 * 5 см / 6,7 * 3,5 * 2,0 дюйма

Вес упаковки: около 218 г / 7,7 унции

Список упаковки:

1 * Измеритель емкости

2 * Тестовые зажимы

1 * Руководство пользователя
