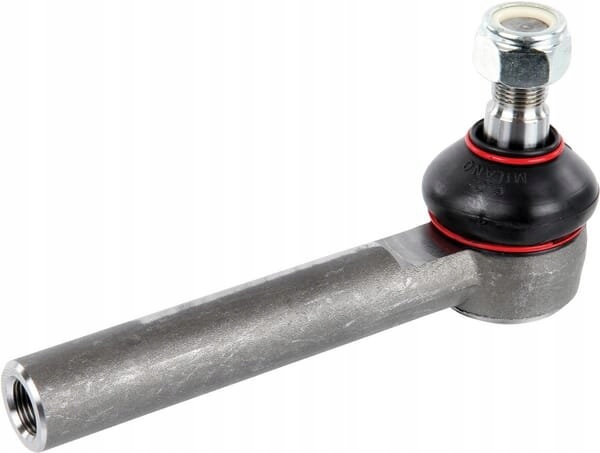

SHP009KR - Наконечник стержня SHP009KR

параметры

• номер детали: SHP009KR
• блок < /B>: шт
• производитель : Kramp
• EAN: 8716106431595
• диаметр посадки мин. [D1]: 19,9 мм
• диаметр посадки макс. [D2]: 22,3 мм
• диаметр резьбы - сторона стержня [C]: M18
• шаг резьбы - сторона стержня [C]: 1,5 мм
• тип резьбы - сторона стержня [C]: метрическая
• длина резьбы - сторона стержня: 55 мм
• направление резьбы - сторона стержня [C]: справа
• диаметр резьбы - короткая сторона [F]: M18
• тип резьбы - короткая сторона [f]: метрическая
• шаг резьбы - короткая сторона [F]: 1,5 мм
• длина резьбы - короткая сторона: 23,5 мм
• направление резьбы - короткая сторона [F]: справа
• ширина головки: 28 мм
• рабочая длина [a]: 178 мм
• длина конуса [E]: 23,5 мм
• общая длина: 172 мм
• внешний диаметр стержня [B]: 26 мм
• кривизна: нет
