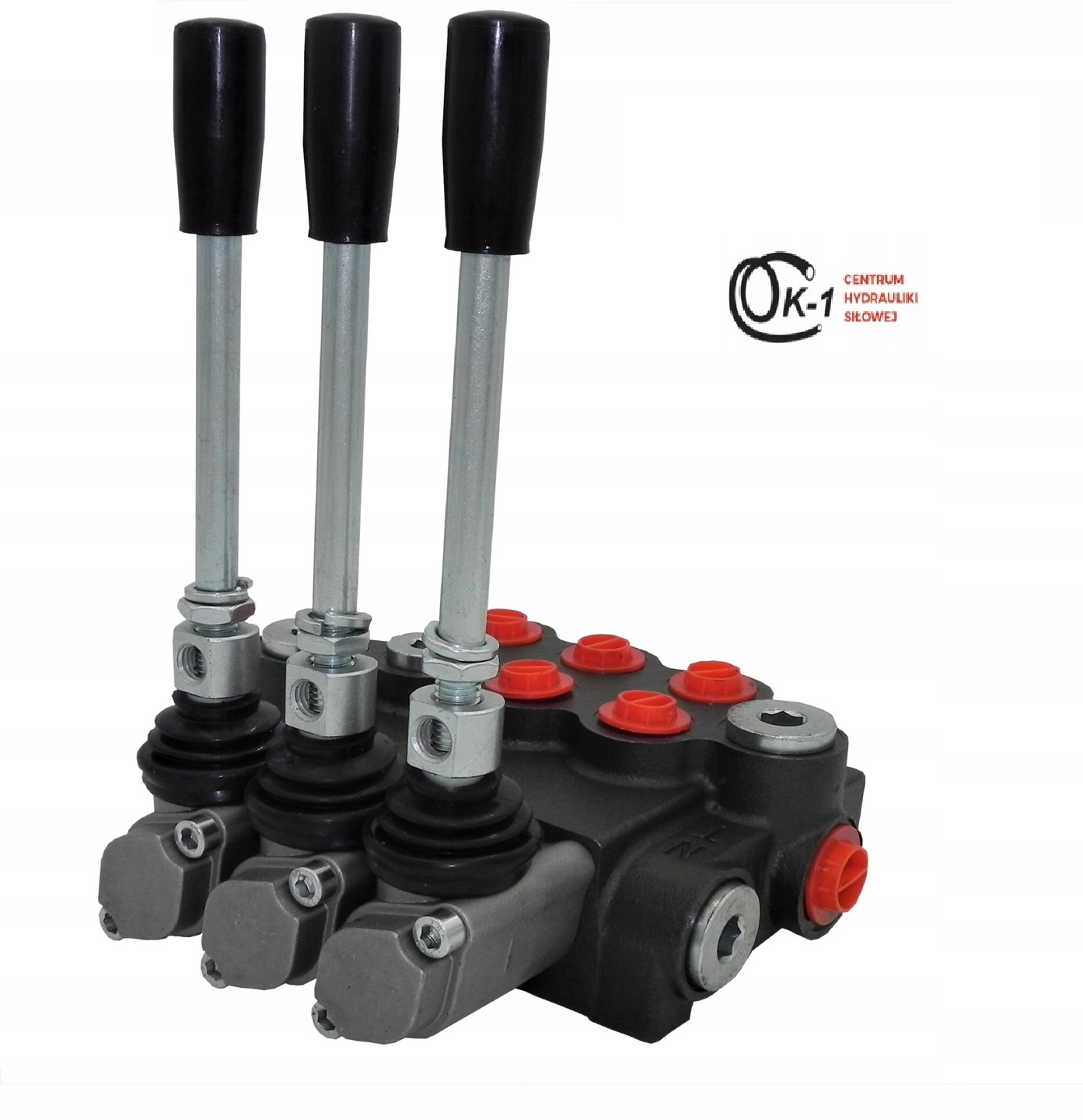

Q40/3 1SP - ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ 40Л 3 + ПЛАВАЯ

имеет широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широкой промышленности.

сплиттер подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование с гидравлическим управлением.

плавающая секция иначе свободный сток, используется, в частности, для снегоочистителей или в фронтальных погрузчиках тур. Это приводит к свободному движению штока поршня в гидравлических цилиндрах. Защищает от повреждений элементы, которые находятся в непосредственном контакте с землей, например, отвал плуга.

рекомендуемый расход масла системы: 0 - 40 л / мин.

Пример управления: три привода 2-стороннего действия.

возможность последовательного подключения к существующей системе (требуется напорная втулка).

управление:

четырехпозиционный рычаг (1 - 0 - 2 - 3), три позиции (1 - 0 - 2) на пружине (рычаг сам возвращается в вертикальное положение), положение (3) плавающее на защелке (рычаг останавливается в плавающем положении):

• положение 0 нейтральное (рычаг установлен вертикально) поршневой шток привода стоит - масло идет на перелив.
• рабочее положение 1 (рычаг расположен в наклонном положении вперед) шток поршня привода выдвигается.
• рабочее положение 2 (рычаг расположен в наклонном положении назад) шток поршня привода убирается.
• положение 3 плавающее с защелкой (рычаг установлен в максимальное положение вперед) поршневой шток привода работает свободно, свободно выдвигается и втягивается под действием действующих сил.

подключение:

питание от насоса (P1, P2): внутренняя резьба BSP 1/2"

возврат к резервуару (T1, T2): внутренняя резьба BSP 1/2"

секции (A1, A2, A3 ; B1, B2, B3): внутренняя резьба BSP 3/8"

последовательное подключение (N): внутренняя резьба BSP 1/2"
