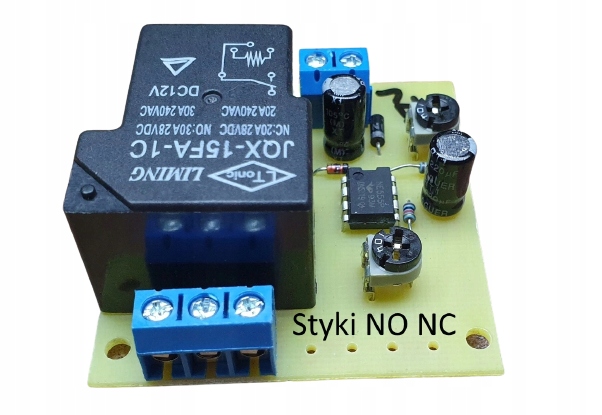

Przerywacz 24V 20A NONC - Реле прерыватель таймера регулируемый 24V 20A C

видео на YouTube о работе макета

https://www.youtube.com/watch?v=MEFGxNx7-vw

регулируемое реле времени с мощным реле

традиционный циклический прерыватель

источник питания 24 В постоянного тока (не выпрямитель)

контакт реле 20а-контакты без напряжения NONC - (на другом аукционе с выходом напряжения )

генератором, а также сердцем системы является NE555

потенциометры для регулировки времени работы и перерыва

.

время работы для конденсатора 100 мкФ и потенциометров 100 кОм составляет 2 щелчка за 1 сек до макс. 7 сек перерывы и 11 сек работы

конечно, изменение, например, Конденсатор с большей емкостью тайминги будут увеличены.

если вас интересует другая пропорция времени, я могу установить 220 мкФ, 470 мкФ или 1000 мкФ - времена, конечно, будут умножаться, к сожалению, не пропорционально

я обычно отправляю 100k и 100 мкФ

.

на другом аукционе есть прерыватели с реле 10A за 26zł  или с MOSFET версия N - заземление и версия P-заземление + (mosfets не киль, как реле.)

.

принцип работы системы

после включения питания 24 В постоянного тока система начинает циклическую работу ВКЛ ....

/===\___/===\___/===\___/=== и т.д...

схема очень проста в подключении.
