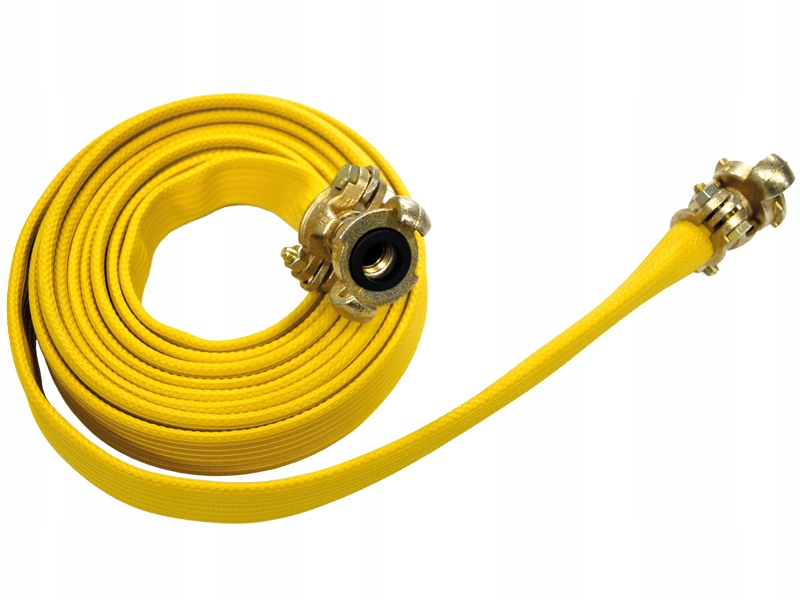

Кабель 3/4 дюйма HICOFLAT SPEZIAL, предназначенный для пневматических инструментов, таких как Atlas Copco, Chicago Pneumatic – витые зажимные соединители DIN 3238 – с предохранительным кольцом – плоская свернутая/плоско сложенная – под давлением

При выборе 1 шт. Вы покупаете 20 погонных метров шланга – 1 шт. = 20 м.

Кабель HICOFLAT/SPEZIAL выпускается подготовленным к работе, состоит из шланга, когтевых соединителей и хомутов. Может использоваться для транспортировки сжатого воздуха и жидких сред.

Очень легкий и удобный в транспортировке.

Он производится в рамках уникального производственного процесса (в один этап) путем включения полиэфирных и полиамидных волокон в тщательно переработанную смесь NBR/PVC. Специальные добавки гарантируют отличную устойчивость к УФ-излучению и старению.

Внутренняя часть шланга очень гладкая, что значительно снижает трение p>

Снаружи он имеет прочное тиснение, предотвращающее истирание и защищающее шланг при контакте с высокими температурами. Высокую прочность на разрыв гарантируют вставки из полиэстера и полиамида. Специальная тканая конструкция позволяет работать при очень высоких давлениях. Стандартный желтый цвет (другие цвета по запросу). Кроме того, он обеспечивает высокую стойкость к щелочам, растворам солей, кислотам, маслам, бензину и топливу.

Кабель HICOFLAT/SPEZIAL – это высококачественный немецкий продукт.

Выбирая 1 штуку, вы покупаете 20 погонных метров шланга — 1 штука = 20 метров .

РЕКОМЕНДУЕТСЯ:  ДЛЯ ПИТАНИЯ ПНЕВМАТИЧЕСКИХ ИНСТРУМЕНТОВ В СТРОИТЕЛЬСТВЕ И ГОРНОДОБЫВАЮЩЕЙ СТРОИТЕЛЬСТВЕ

Диапазон температур:  от -30°C до +100°C

Материал:  высококачественный NBR/ПВХ с запрессованной полиэфирно-полиамидной вставкой, соединителями и зажимами из оцинкованного ковкого чугуна с латунными элементами. Это обеспечивает стойкость к истиранию, прочность и долговечность, устойчив к воздействию моторных масел, мазутов, трансформаторных масел, смазок, гидравлических жидкостей, алифатических углеводородов, пропана, бутана, бензина, спиртов, водных растворов солей, разбавленных кислот и щелочей при низких температурах (в в соответствии с таблицей химической стойкости), покрытие, устойчивое к нагреву, старению и озону. Характеризуется очень низкой потерей давления и малым удлинением в процессе эксплуатации.

Преимущества:

• Плоские шланги HICOFLAT SPEZIAL до трех раз легче традиционных шлангов, изготовленных методом экструзии из резин с сопоставимыми прочностными параметрами.
• В свернутом виде кабели занимают меньше места, что упрощает их хранение. Их можно легко сохранить на поддерживаемом устройстве.
• Кабели легко сворачивать и разматывать, что упрощает их переноску.
• Кабели не придется тащить по земле, поэтому они меньше подвергаются механическим повреждениям и истиранию. Просто разверните их между точками соединения и сверните, когда закончите.
• Кабели исключительно устойчивы к растяжению и давлению потока.
• Благодаря своей плоской структуре и гибкости эти шланги не подвержены большим радиусам изгиба, которые характерны для тяжелых промышленных шлангов, изготовленных методом меандрирования. Поэтому их можно использовать в местах, недоступных для традиционных армированных шлангов.
• Шланг легко ремонтируется, продольные повреждения можно устранить с помощью специальных ремонтных заплат или ремонтных гильз, наложенных на поврежденное место.
• Использование системы когтевых соединителей производства компании LUDECKE, создателя этой системы, гарантирует высокое качество изделия и, как следствие, долговечность и безопасную эксплуатацию.
• Когтевые соединители полностью совместимы с решениями, используемыми в пневматических инструментах производства, например, Atlas Copco или Chicago Pneumatic
• Технические параметры кабелей HICOFLAT SPEZIAL позволяют заменять кабели изначально прикреплялись к пневматическим инструментам дистрибьюторами,

• Ø шланга 3/4 дюйма
• Внутренний Ø шланг [мм] 19,5
• толщина стенки [мм] 2
• PN/бар при 20°C 16
• артикул №   I830119SSGSSKFL20

ПРИМЕР ПРИМЕНЕНИЯ ШЛАНГА С ВОЗДУШНЫМИ СОЕДИНИТЕЛЯМИ ОТ НЕМЕЦКОЙ КОМПАНИИ LUDECKE

ВЫБИРАЙТЕ КАЧЕСТВО И БЕЗОПАСНОСТЬ РАБОТЫ ПО ДОСТУПНОЙ ЦЕНЕ!

Вы ищете: шланг для ударника, шланг для пневматического молотка, шланг для компрессора, отверстия для сверления, шланг для кротов, шланг Mantex, плоский втягивающийся шланг, воздушный шланг, шланг x-lite , шланг red-x, шланги для сжатого воздуха, пневматические шланги, плоско-втягивающиеся шланги, шланги для молотка, пневматический шланг, шланги для отбойного молотка, для Atlas Copco, Tex, Compair, Kaiser, Ingersoll Rand, Doosan, Permon, Chicago Пневматическое оборудование

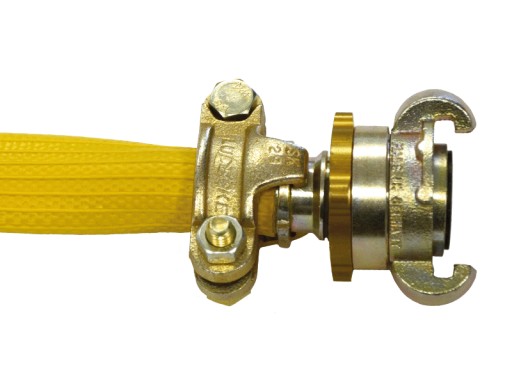

Конструкция соединителя DIN 3238

Решение, используемое с соединителями SSG 19 S, специально адаптировано для применения с плоскими шлангами. Профиль «елочка». это сводит к минимуму риск повреждения шланга хомутом. Заглушки имеют специальное кольцо, на котором зацепляются зажимные крючки.

Эти разъемы адаптированы для зажимов с предохранительной защелкой и дополнительно имеют предохранительное кольцо, их следует устанавливать только с адаптированными зажимами  SK 29 FL  .

Принцип работы муфт DIN 3238

Когтевые муфты SSG 19 S имеют дополнительное кольцо (В, С), что обеспечивает надежность и безопасность замыкание разъема.

Этот разъем устанавливаем вторым кулачковым разъемом, когда кольцо откручено (А) и головка с прокладкой (D) спрятана. Поворот кольца (C) закрывает соединение и сжимает уплотнения вместе (D).

Разъем замыкается, когда мы максимально затягиваем предохранительное кольцо (А), чтобы не оставалось свободного места (В). Захваты разъема (C) будут прижиматься к фланцу (D), который закрывает и герметизирует соединение.  Благодаря этому решению мы получаем идеальную герметизацию благодаря уплотнителям внутри швов, прижатым друг к другу. При этом соединение более надежное и устойчивое к случайному отключению. Система также не требует применения большого усилия при подключении кабелей или подключении кабеля к пневматическим инструментам, стандартно оснащенным кулачковыми разъемами, например Atlas Copco или Chicago Pneumatic.

Муфты типа Atlas Copco (ACK 34 T), отличаются от стандартных (D), материалом изготовления, елочным профилем соединителя шланга, характерным отверстием (B) и профилем закрывающего фланца. (С), который имеет только один характерный ограничивающий выступ.

В комплект входят оригинальные когтевые соединители и зажимы производства немецкой компании LUDECKE.

Эти разъемы (B) стандартно устанавливаются во многие пневматические инструменты и полностью совместимы с кулачковыми разъемами DIN 3489 (C) и DIN 3238 .

Мы предлагаем весь ассортимент переходников, тройников и аксессуаров LUDECKE согласно DIN 3489 и DIN 3238, совместимых с инструментами Atlas Copco.
