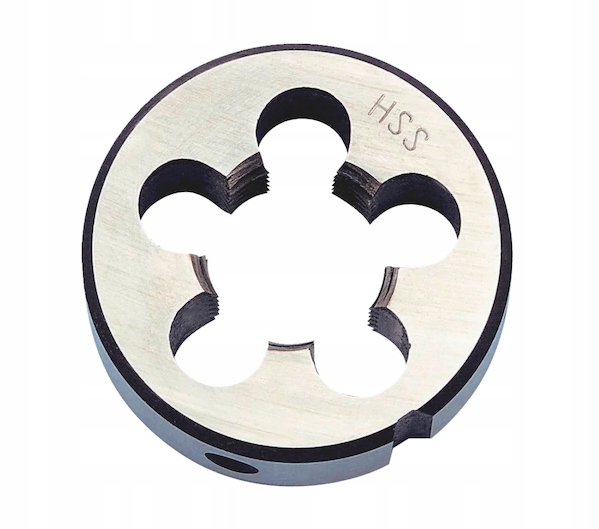

Пластина WURTH HSS DIN223 13-1 M10

Матрица из быстрорежущей стали DIN 13-1

Круглая матрица по DIN EN 22568, в закрытом, предварительно нарезанном корпусе (форма B), для изготовления стандартной метрической резьбы ISO по DIN 13 в стали прочностью до 850 Н/мм² и чугуна.

Двусторонняя нарезка

• Можно использовать с обеих сторон
• Возможность нарезать резьбу за одну операцию
• Легкая нарезка и превосходное удаление стружки в направлении резания

Высокое удержание кромки

Согласно DIN 223 (DIN EN 22568), допуск 6 g

Инструкция

Поместите матрицу в держатель на высоте среднего винта. Винты затягиваются отверткой. Матрица располагается вертикально на заготовке. Может использоваться с обеих сторон. При резке добавьте необходимое количество смазочно-охлаждающей жидкости. После двух оборотов чип можно сломать коротким вращением назад.

Материал инструмента

HSS

Покрытие

Без покрытия

Тип резьбы

M

Форма

B

Класс допуска

6g

Тип резьбы x номинальный диаметр

M10

Шаг резьбы

1,5 мм

Наружный диаметр

30 мм

Высота

11 мм

Обрабатываемые материалы

Сталь

Чугун
