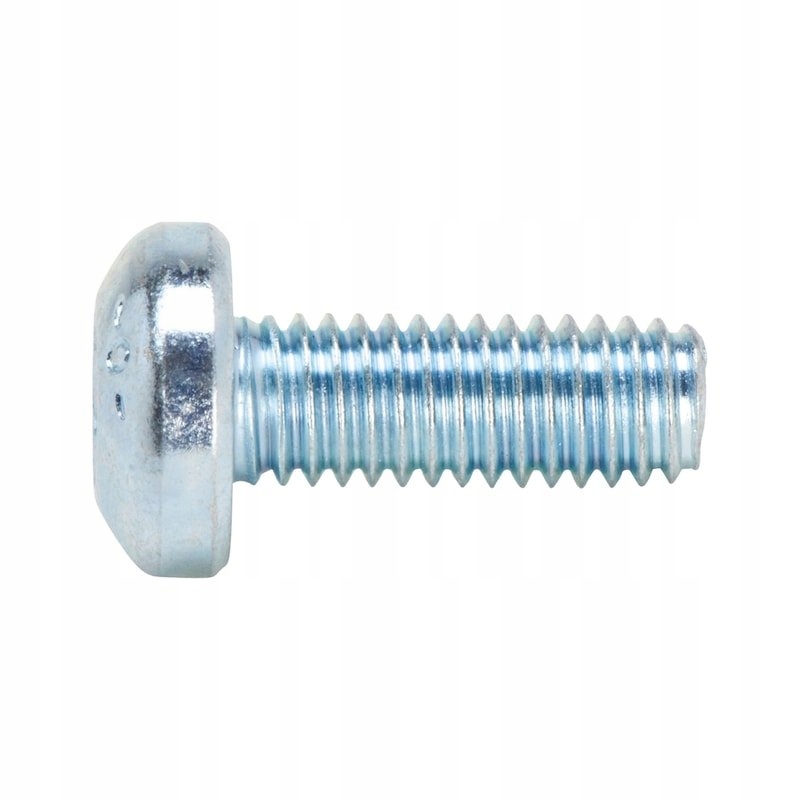

Wurth винт с резьбой GEFU с резьбой та

Wurth винт с резьбой GEFU с резьбой та

описание

DIN 7500-1 (размеры в соответствии с ISO 14583), форма PE, оцинкованная науглероженная (-о-) сталь, пассивированная синим цветом (А2К) со скользящим покрытием

саморезы формируют внутреннюю резьбу в литых глухих отверстиях, окантованных отверстиях, просверленных, изготовленных лазером и проколотых деталях из листового металла. В отличие от нарезания резьбы, самонарезание не нарушает структуру материала, в котором выполняется резьба. Вместо этого материал перемещается и затвердевает.

преимущества:

экономия

• устраняет резьбу

бесколлекторное разминание резьбы

низкий крутящий момент с большей концентрацией на боковой поверхности резьбы.

• ТРИЛОБУЛЯРНЫЙ винт соответствующего диаметра, соединенный с радиальным профилем опорных поверхностей

большое усилие зажима

• из-за низкого крутящего момента

высокая грузоподъемность

• благодаря большому перекрытию резьбы
• благодаря напряженному упрочнению формованной резьбы (резьбы гайки)

защита от потери (меньше вероятность ослабления винта)

• беззеркальная и самоблокирующаяся резьба

формованная резьба соответствует стандартной метрической резьбе

• при необходимости винт GEFU можно заменить метрическим винтом.

Примечание

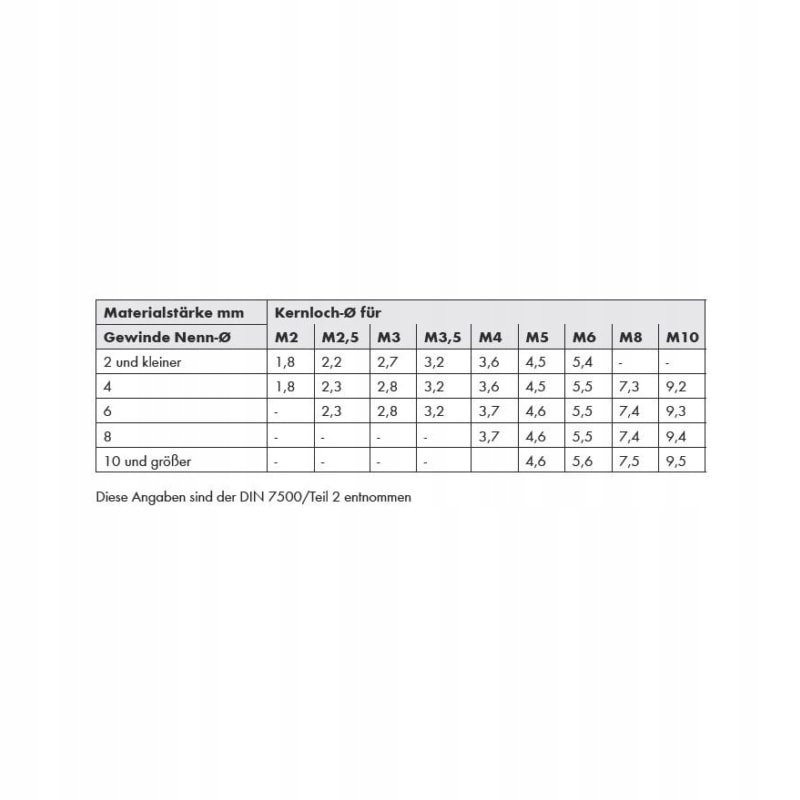

пригодность винта GEFU для данного применения или узла должна быть определена путем предварительных испытаний. Стандартные значения соответствующих диаметров отверстия приведены в стандарте DIN 7500-2. применение

область применения

к образцам материалов, пригодных для такого типа прямого завинчивания без надреза, относятся пластичные материалы, такие как: сталь (до ок. 500 Н/мм2), цинковые отливки, алюминий, медь и ее сплавы и т. д. техническая информация

• бренд: Würth
• номер детали: 020971855
• блок: шт.
• упаковка: 100 шт.
• тип резьбы X номинальный диаметр (d1): M8
• длина (l1): 55 мм
• диаметр головки (dk): 16 мм
• высота головки (k1): 6 мм
• внутренний наконечник: TX45
• руководство по диаметрам отверстий: 7,4 мм
• стандарты: din 7500-1
• материал: сталь, карбонизированная
• покрытие: оцинкованное
• соответствие RoHS: да
