Wurth наконечник для балки 2,0 мм 25 шт.

Wurth наконечник для балки 2,0 мм 25 шт.

описание

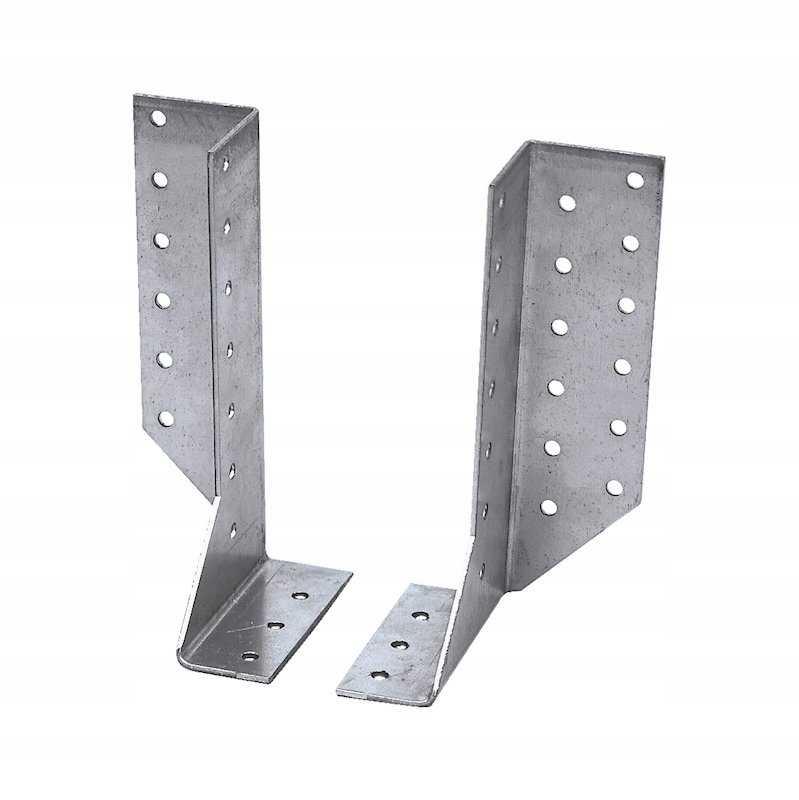

двухсекционная гибкая балочная вешалка для балок среднего размера и / или для реставрационных работ по дереву различной ширины. Варианты соединения типа дерево / дерево, дерево/бетон или дерево / сталь для специальных конструкций и реставрационных работ. Идеальное решение для укрепления существующих конструкций с помощью секционных поперечных элементов.

• регулировка ширины обеспечивает гибкость
• Крылья повернуты наружу
• оцинкованный лист с обеих сторон (S250GD + Z275), прибл. 20 мкм, толщина 2,0 мм, соответствует стандарту EN 10326: 2004
• использование в классах применения 1 и 2, соответствующих стандарту EN 1995: 2013

Примечание

диаметр винтов / винтов должен быть меньше диаметра отверстия не более чем на 2 мм. Необходимо соблюдать основные требования одобрения для встраивания отдельных элементов.

доступные рабочие документы:

таблицы нагрузки и подробные инструкции можно найти на сайте www.wuerth.de/holzverbinder.

европейское техническое одобрение ETA-09/0021

применение

область применения

несущее соединение деревянных балок с деревом, бетоном или сталью

инструкция

подходящие крепления:

• ребристый гвоздь соответствует стандарту EN 14592 4,0 x 40 мм до 100 мм
• соединительный винт ASSY 3.0 соответствует стандарту ETA 11/0190: диам. = 10 мм
• винты в соответствии со спецификацией производителя: M10
• рекомендуемые шпильки для встраивания в бетон: в-BS; в-фазах; в-VIZ; в-VM 250

техническая информация

• бренд: Würth
• номер детали: 0681030150
• блок: шт.
• упаковка: 25 шт.
• ширина x высота: 30 x 150 мм
• толщина: 2 мм
• количество отверстий диаметром 5 мм в дополнительном носителе nJ + основной носитель nH: 12 + 24 шт
• количество отверстий диаметром 11 мм в дополнительном носителе nj + основной носитель nH: 0 + 4 шт
• <> вес:421 г
• глубина нижней стороны:80 мм
• материал:сталь
• покрытие:оцинкованное
• ширина крыла на гайку:42 мм
• допуск:ETA-09/0021
• маркировка материала:s250gd
• стандарт материала:DIN EN 10326:2004
• количество деталей:2 шт
• глубина сверху:42 мм
