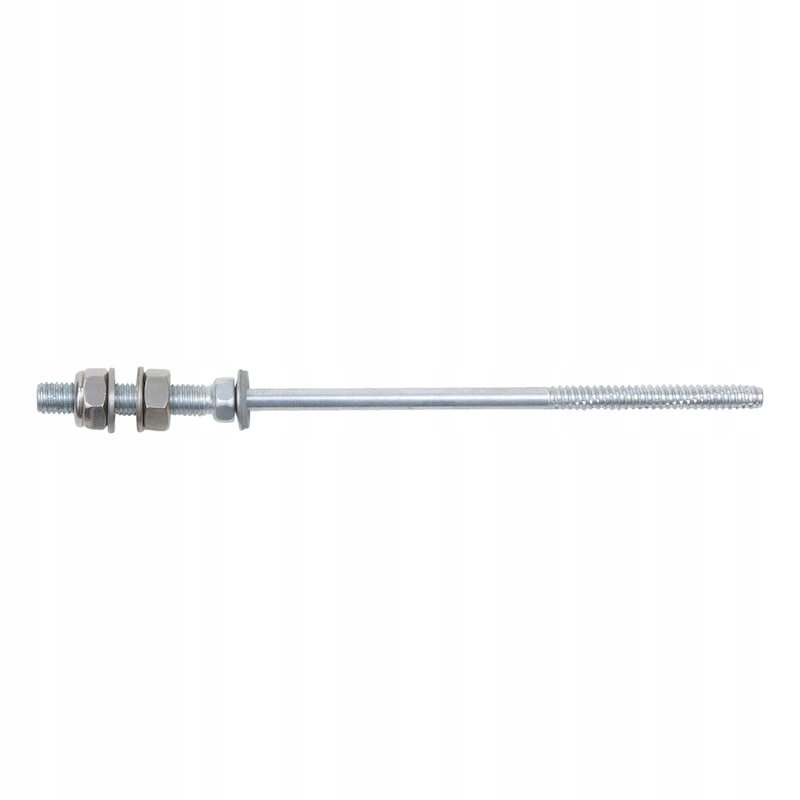

Wurth крепление солнечных установок WSF, тип BZ,

Wurth крепление солнечных установок WSF, тип BZ,

предварительная сборка для стальных конструкций, специальный тип для кровли из трапециевидных и сэндвич-панелей

нержавеющая сталь А2 со специальным покрытием

с шестигранной головкой 5 мм

предварительно собранные следующие компоненты:

• 1 х шестигранная гайка DIN 934
• 1 х стопорная гайка DIN 985
• 1 х уплотнительная шайба диаметром 19 мм
• 2 х шайба DIN 125

Примечание

необходимо соблюдать определенный диаметр предварительно просверленного отверстия.

в зависимости от структурных нагрузок крепления солнечных установок WSF следует использовать вместе с купольными крышками. Купольная крышка расположена на панели профиля и прикручивается в нужном месте с помощью крепления солнечных установок WSF.

диапазон крепления определяет расстояние между верхним краем конструкции, к которому крепится крепление солнечных установок, и верхним краем панели профиля.

с общим техническим одобрением Z-14.4-598

область применения

предварительно собранные винты для фасадов можно заменить креплениями для солнечных установок WSF.

специальный тип для кровли из трапециевидных и сэндвич-панелей

• бренд: Würth
• номер детали: 0201980150
• блок: шт.
• упаковка: 50 шт.
• предназначен для: кровельные материалы из профильных и сэндвич-панелей

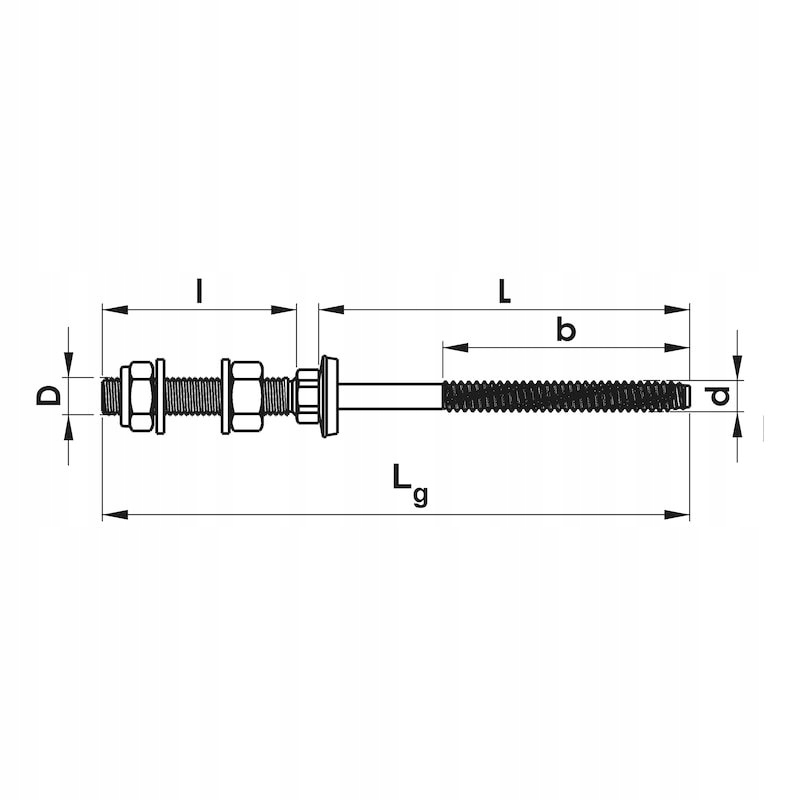

• номинальный диаметр: 10 мм
• диаметр резьбы: 8 мм
• мин.Макс. диапазон зажима: 85,0-130,0 мм
• материал: нержавеющая сталь A2
• длина резьбы (метрическая резьба) (l): 50 мм
• тип резьбы x номинальный диаметр (D): M10
• внутренний наконечник: IH5
• длина винта (l): 150 мм
• покрытие: оцинкованное
• другой стандарт: WN 201
• длина (LG): 205 мм
• мин. диапазон зажима: 85 мм
• макс. диапазон зажима: 130 мм
