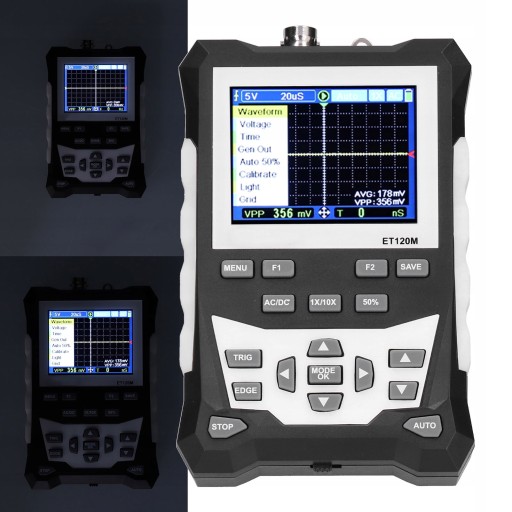

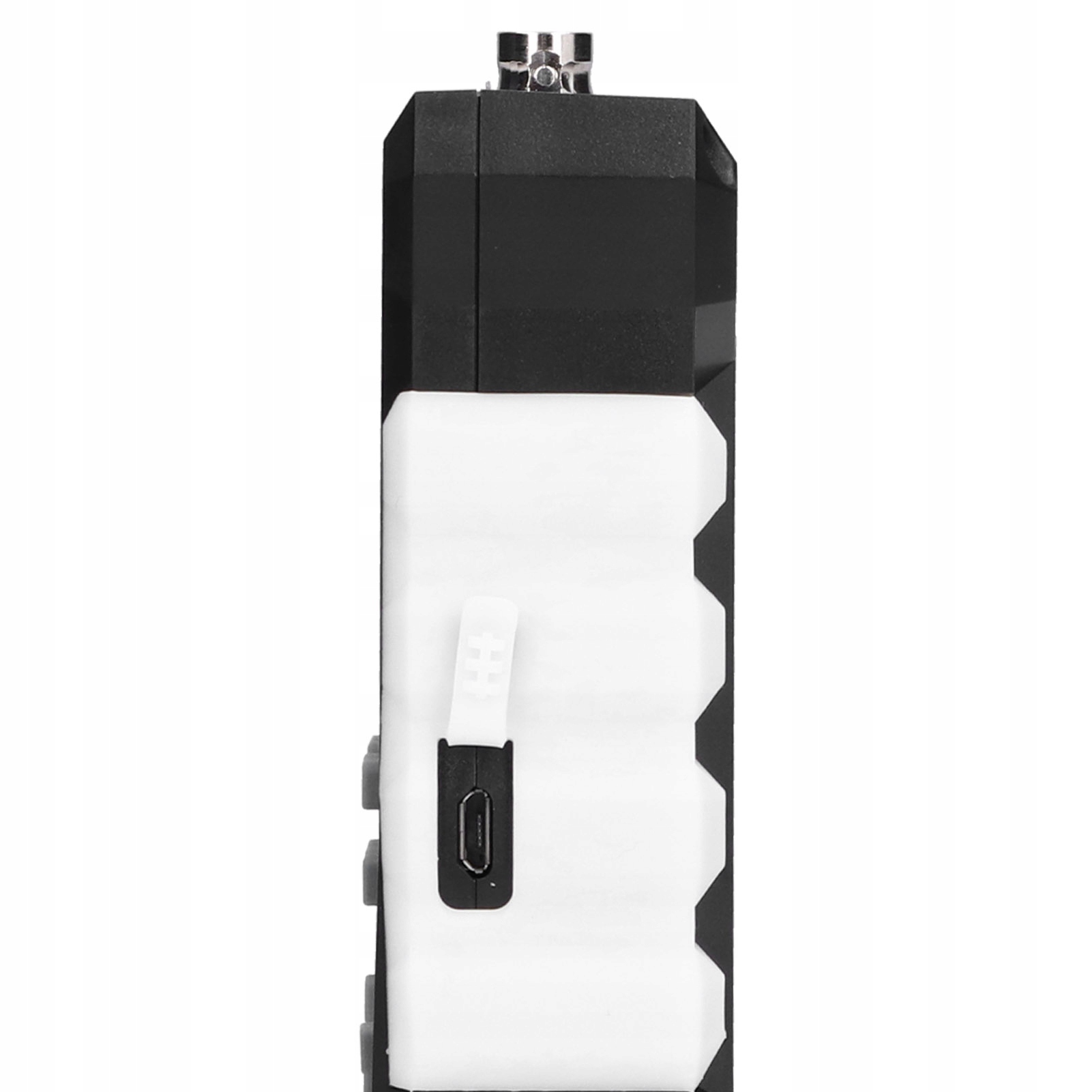

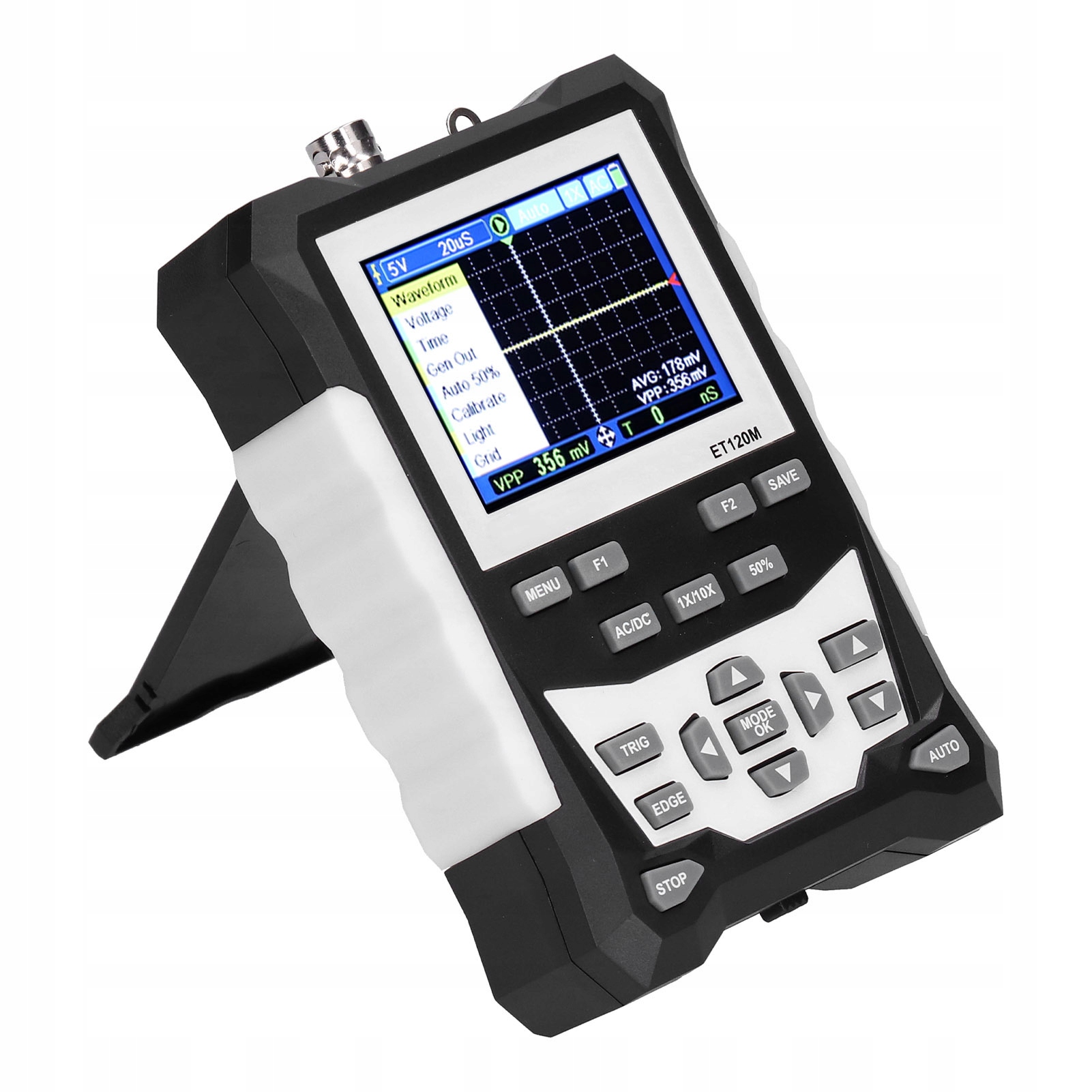

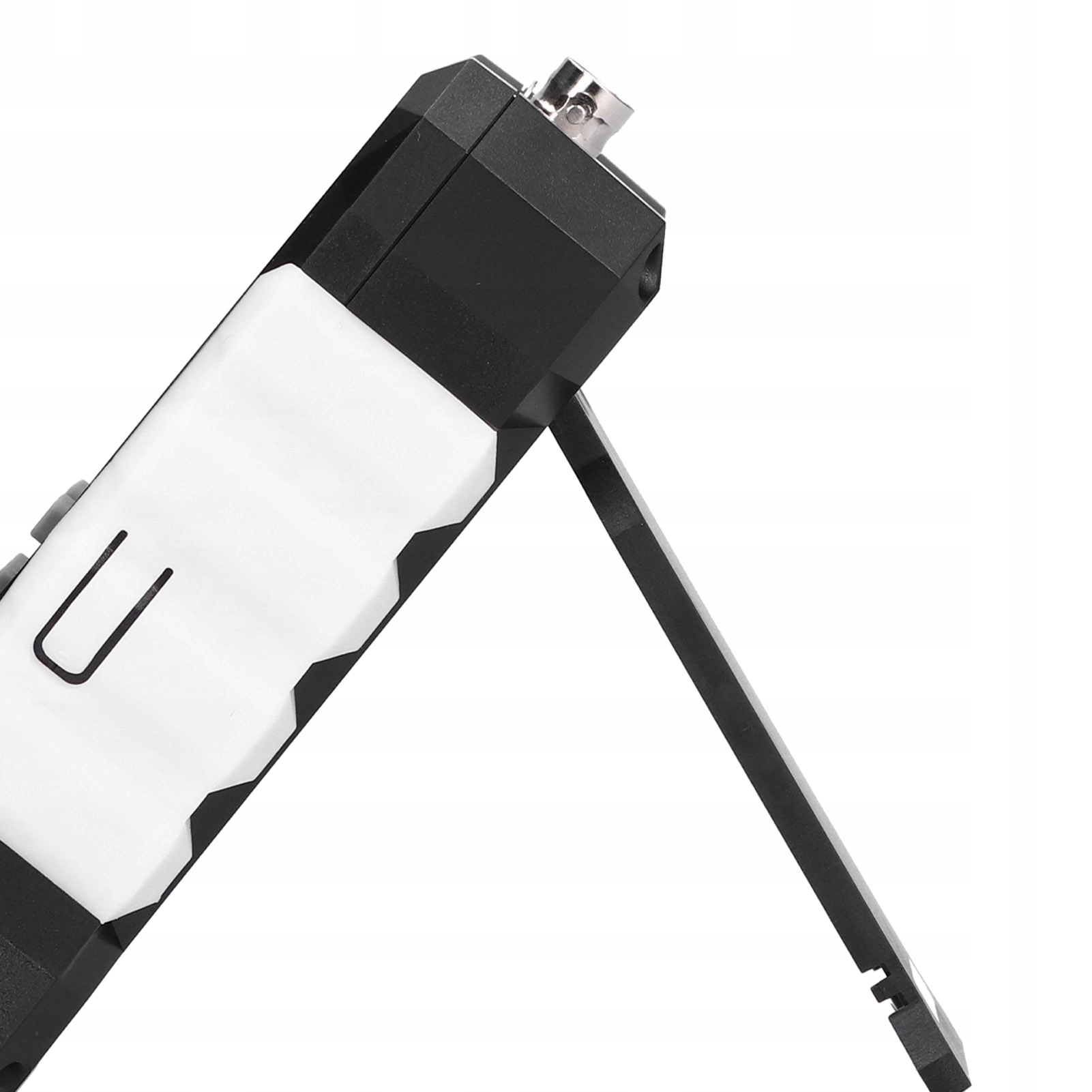

⏺ОСЦИЛЛОСКОП ET120M 120МГц⏺

▶️Три режима сканирования сигналов (автоматический, одиночный, нормальный), полоса пропускания сигналов до 120 МГц, эквивалентная частота дискретизации 500 MSps.

▶️Форма сигнала одной кнопкой Автоматически адаптируется к экрану, нет необходимости настраивать параметры, параметры формы сигнала можно установить самостоятельно.

▶️Четырехскоростной выход прямоугольного сигнала 1 кГц, 10 кГц, 100 кГц, 1 МГц , может хранить 2500 сигналов.

▶️Портативный осциллограф поддерживает множество функций, таких как просмотр миниатюр, удаление сигналов и т. д.

▶️Материал ABS, яркость подсветки регулируется от 1 до 8 уровней, время ожидания до 8 часы.

▶️Технические характеристики:

Тип изделия: Ручной осциллограф

Модель: ET120M

Материал: ABS

Источник питания: литиевая батарея 18650, 2000 мА (батарея в комплекте)

Применение: автоматическое измерение мощности

Модель: ET120M

Максимум испытательное напряжение

1X: 80 В (размах)

10X: 800 В (размах)

• Количество каналов 1
• Выходной сигнал источника сигнала 1 кГц, 10 кГц, 100 кГц, 1 МГц
• Размер экрана: цветной экран 2,4 дюйма
• Поддержка режима сканирования
• Разрешение 320 экран x 240
• Автоматическая поддержка в один клик
• Процесс отображения TFT
• Хранение сигналов До 2500 сигналов
• Полоса пропускания 120 МГц
• Поддержка Wave Manager
• Максимальная частота дискретизации 500 Мвыб/с
• Точность напряжения 10 %
• Время нарастания ＜3 нс
• Точность частоты 1%
• Глубина памяти 12,8 делений
• Параметры измерения 12 типов
• Общее входное сопротивление 1МОм
• Емкость аккумулятора 2000мА
• Чувствительность по вертикали 50 мВ~100 В
• Время ожидания 8 часов
• Диапазон временной развертки 6 нс~50 с
• Яркость подсветки Регулируемый уровень 1~8
• Режим триггера: автоматический/нормальный/одиночный
• Требования к зарядке постоянного тока 5 В/1 А/2 А
• фронт триггера нарастающий фронт/спадающий фронт продукта
• размер продукта: <б> Приблизительно. 124 x 80 x 35 мм / 4,9 x 3,1 x 1,4 дюйма
• Способ подключения постоянного/переменного тока

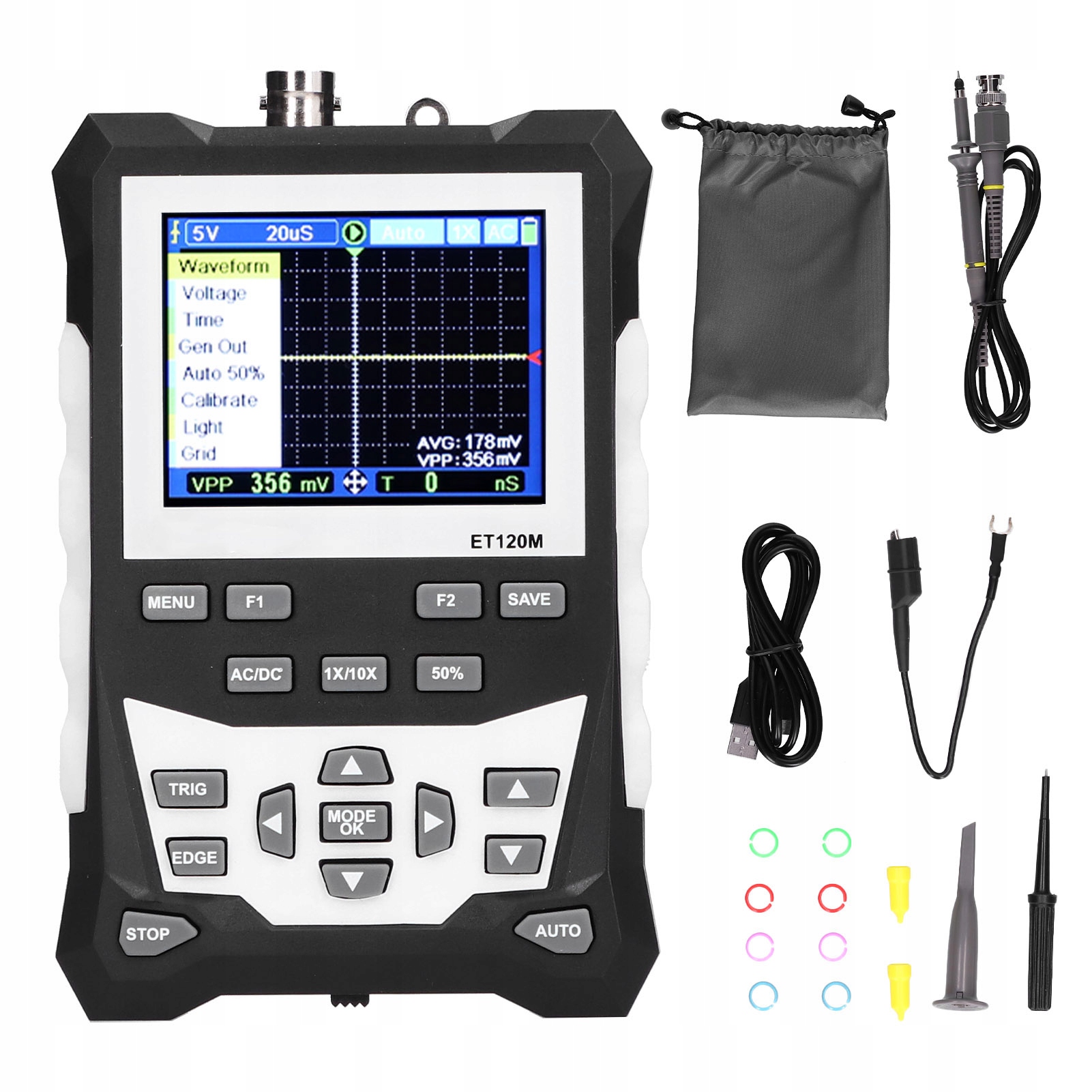

▶️Список комплектации:

• 1 осциллограф
• 1 линия передачи данных
• 1 пробник осциллографа
• 1 провод заземления
• 1 крючок для щупа
• 1 неиндуктивная регулируемая насадка
• 8 цветных кругов
• 2 крючка для щупа колпачок
• 1 руководство по эксплуатации ET-120
• 1 руководство по эксплуатации аксессуаров
• 1 сумка для инструментов

❗❗❗Примечание:

1. При измерении неизвестного напряжения держатель щупа следует сначала установить в положение 10X, чтобы предотвратить сгорание осциллографа из-за слишком высокого входного напряжения. Затем, в зависимости от измеряемого вами напряжения, определите, использовать ли передачу 1X или 10X.

2. Полоса пропускания зонда 1X составляет 5 МГц, а полоса пропускания зонда 10X — 100 МГц. При измерении частот выше 5 МГц держатель щупа необходимо переместить в положение 10X, а осциллограф также необходимо установить в положение 10X. Потому что щуповая линия осциллографа имеет емкость до 100~300 пФ. Сигнал будет значительно ослаблен, когда щуп достигнет входной клеммы осциллографа. Эквивалентная полоса пропускания составляет 5 МГц. Чтобы соответствовать емкости линии пробника, вход линии пробника будет уменьшен в 10 раз (манипулятор переместится в диапазон 10X). На этом этапе емкость можно использовать для согласования импедансов, а полоса пропускания составляет 100 МГц. Обратите внимание, что можно использовать только пробники с полосой пропускания 100 МГц или выше.

1. Увеличение масштаба сигнала: нажмите [MODE/OK], чтобы установить курсорную кнопку в режим масштабирования⊕, нажмите клавишу [▼] вниз, чтобы увеличить масштаб сигнала по вертикали, и нажмите левую кнопку Клавиша [◀] для увеличения формы сигнала по горизонтали.

2. Уменьшите форму сигнала: нажмите клавишу [MODE/OK], чтобы установить курсорную кнопку в режим масштабирования ⊕, нажмите клавишу вверх [▲], чтобы уменьшить вертикальную форму сигнала, и нажмите правую кнопку [▶ ] для уменьшения горизонтальной формы сигнала.

3 . Перемещение сигнала: нажмите клавишу [MODE/OK], чтобы перевести курсорную кнопку в режим сдвига ☩, в это время нажмите клавишу направления, чтобы заставить сигнал двигаться в соответствующем направлении.

4. Отрегулируйте напряжение триггера: нажмите клавиши направления [▲] и [▼] в правом нижнем углу, чтобы отрегулировать напряжение триггера. Обратите внимание, что сначала необходимо отключить функцию «Авто 50%», а диапазон временной развертки составляет 25 нс ~ 100 мс.
