обжимной инструмент для коаксиальных разъемов RG174, RG58, RG59, RG6 HANLONG HT-336i

каталожный номер: 19920

описание товара

предлагаемый инструмент являетсяоригинальным продуктом известной тайваньской компанииHANLONG . Каталог, гиперссылка на сайт производителя и подробная спецификация доступны по адресу: www.stratos.pl/strony/19920.htm

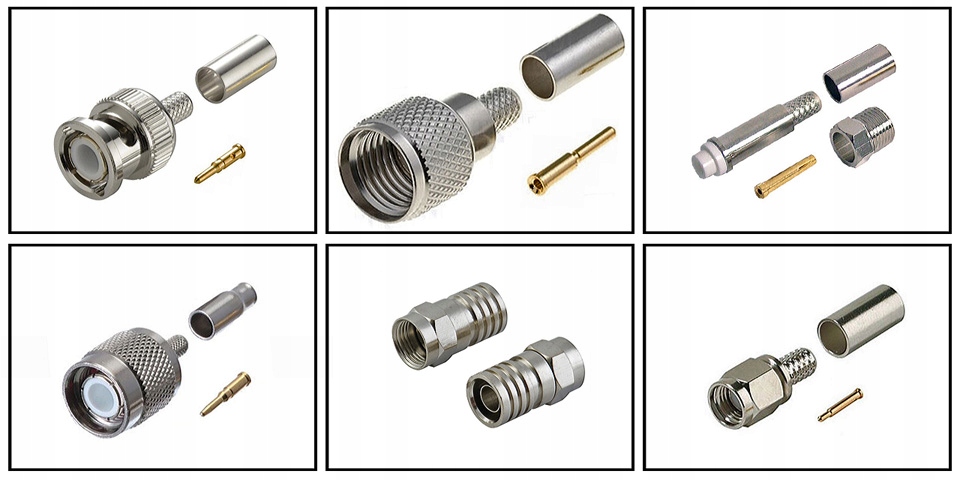

инструмент используется для обжима коаксиальных (коаксиальных) разъемов типа F, BNC, TNC, UHF, N, SMA, FME, SMA, SMB, SMC, MCX и т. д. на коаксиальном кабеле. Инструмент позволяет устанавливать разъемы на кабеле типа RG58, RG59, RG6, RG174 и их аналогах.

челюсти инструмента имеют три шестигранных отверстия для зажима втулок размером 5.41 мм (0.213"), 6.46 мм (0.254") и 8.00 мм (0.315"), а также два шестигранных отверстия размером 1.70 мм (0.067") и 2.36 мм (0.093") для зажима штифта разъема.

разъем после установки на правильно обработанный провод должен быть вставлен в правильное гнездо челюстей инструмента и зажат рычаги. Если разъем имеет контакт, то в первую очередь необходимо обжать (или припаять) контакт на центральной жиле провода.

внимание! В связи с тем, что стандарты типов проводников допускают отклонения в размерах проводника (диаметр жилы, диаметр диэлектрика, диаметр оболочки) до нескольких десятых мм, для одного и того же типа проводника изготавливаются различные разъемы и инструменты с разными размерами зажимных отверстий. Поэтому, прежде чем выбрать подходящий инструмент, необходимо сопоставить имеющиеся у вас разъемы и провода с нужным для них размером клеммных разъемов инструмента.
