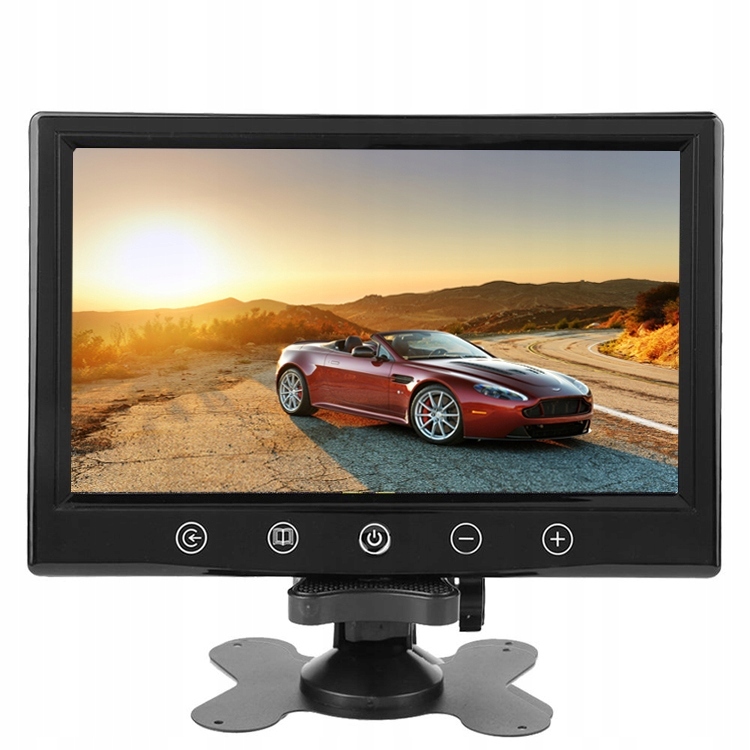

МОНИТОР 9 ДЮЙМОВ ДЛЯ КАМЕРЫ ЗАДНЕГО ВИДА ШАГ QUAD

профессиональный четырехканальный монитор идеально подходит для экскаваторов, автобусов, грузовиков, тракторов, строительной техники, сельскохозяйственной техники и многих других транспортных средств.

благодаря системе разделенного экрана дисплей может одновременно отображать сигнал, исходящий от четырех камер.

на соседней фотографии видны комбинации показов, монитор может работать:

• в полноэкранном режиме для выбранного канала,
• в режиме разделения пополам для 2 каналов
• в режиме отображения 4 сигналов (два вертикальных, два горизонтальных)
• в режиме отображения 3 сигналов с одним основным сигналом
• в режиме отображения 4 сигналов с одинаковыми пропорциями
• li > < /ul >

на изображении рядом с Лучом под номерами 2-5 можно увидеть активаторы отдельных видеосигналов. Эти провода при получении напряжения 12-24 В автоматически включат на полноразмерном мониторе данный канал (Канал 1 или канал 2 или канал 3 или канал 4).

кроме того, если одновременно указать напряжение на 2,3 или 4 активатора-на мониторе автоматически отображаются все каналы, соответствующие активаторам.

например: активатор канала 1 и канала 2 получает напряжение-на мониторе мы видим сигнал от камеры, подключенной к каналу 1, и камеры, подключенной к каналу 2.

описание провода монитора:

1. общая земля
2. активатор канала 1 (12-24V)
3. активатор канала 2 (12-24V)
4. активатор канала 3 (12-24V)
5. активатор канала 4 (12-24V)
6. подключение напряжения 12-24V
7. вход 4 видеосигналов
8. 13-контактный разъем
