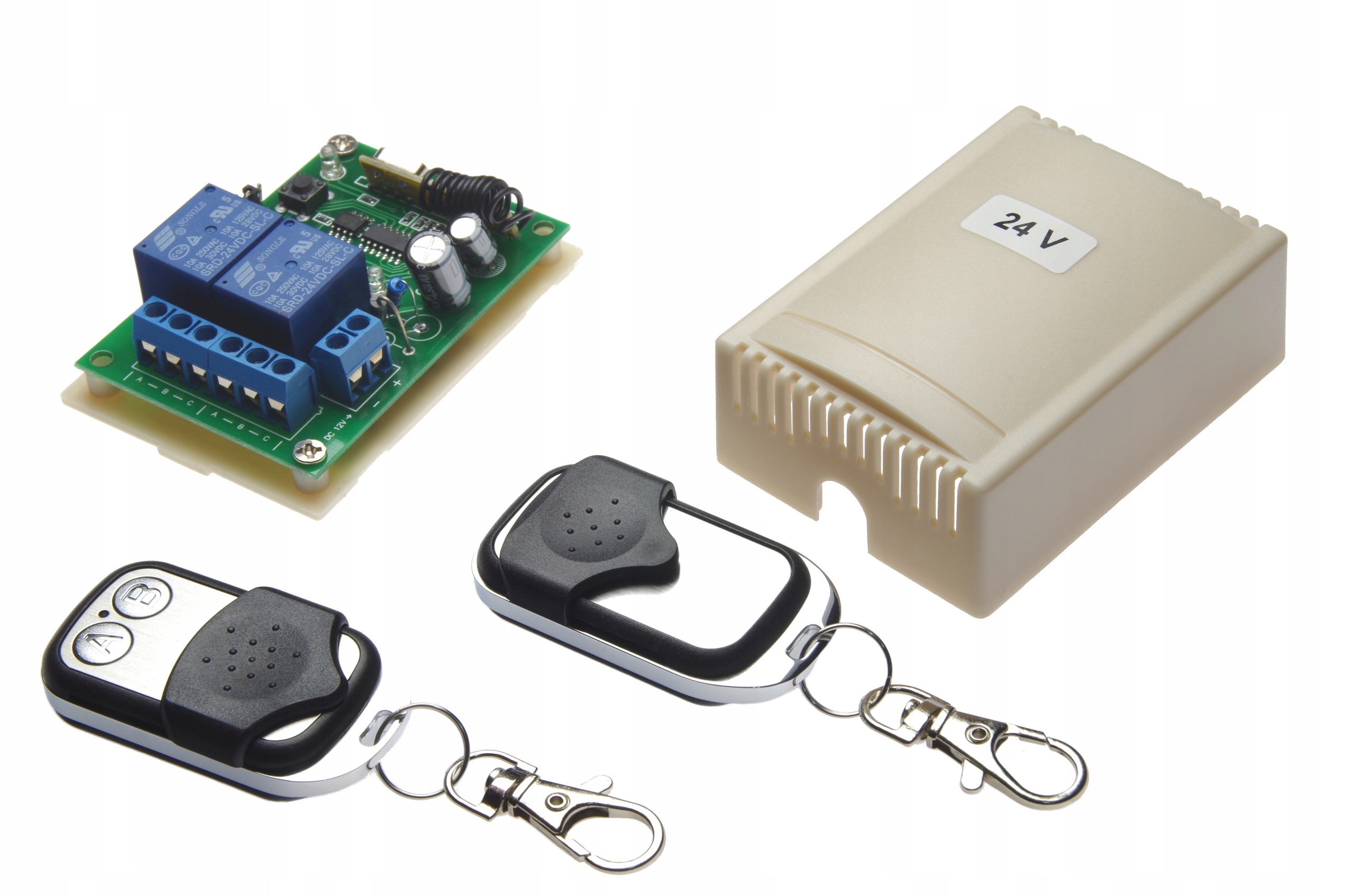

универсальный двухканальный радиоприемник MT-STER 24V

универсальный радиоприемник, двухканальный со встроенными реле управления.

в основном используется для управления, например, освещением, вентиляцией, кондиционером, электрическими дверями, окнами, промышленными лифтами, воротами, жалюзи и другим оборудованием с электрическим управлением, где требуется этот тип контроллера.

технические характеристики контроллера MT-STER-201

1) чувствительность: -105dbm

2) Рабочая частота: 433 МГц

3) напряжение: DC 24V

4) ток покоя: ≤6ma

5) рабочий ток: ≤40ma (1 канал), ≤ 80ma (2 канала)

6) ток макс. контакты реле ： 10A-240V AC / 10A-24V DC/12V DC

7) рабочая температура ： -40 ℃ - + 80 ℃

8) Размер ： 75x55x28mm

типы работы контроллера MT-STER-201

изменение способа работы может быть выполнено перемычкой С.

A).мгновенный: свободное положение 1,2,3

управление: Нажмите кнопку дистанционного управления a, реле a контроллера включится. Замкнутые контакты: COM и NO. Пока мы держим кнопку пульта A, реле a включено. Отпустите кнопку пульта A, реле a контроллера выключится. Тупые контакты: COM и NO.

управление: Нажмите кнопку пульта дистанционного управления B, реле контроллера B включится. Замкнутые контакты: COM и NO. Пока мы держим кнопку пульта дистанционного управления B, пока реле B включено. Отпустите кнопку пульта B, реле B контроллера выключится. Тупые контакты: COM и NO.

B).триггер (A/B): якорь, установленный на контактах 2 и 3

управление: Нажмите кнопку пульта A, реле a контроллера включится. Замкнутые контакты: COM и NO. Нажмите кнопку пульта дистанционного управления B, реле a контроллера выключится. Тупые контакты: COM и NO. Одновременно включится реле B контроллера.

C). Включение / выключение(A/A) (B/B): якорь, установленный на контактах 1, 2

управление: Нажмите кнопку пульта a, включится реле a контроллера. Замкнутые контакты: COM и NO. Снова нажмите кнопку пульта A, реле a контроллера выключится. Тупые контакты: COM и NO.

управление: Нажмите кнопку пульта дистанционного управления B, реле контроллера B включится. Замкнутые контакты: COM и NO. Нажмите кнопку пульта дистанционного управления B еще раз, реле контроллера B выключится. Тупые контакты: COM и NO.

реле A и B контроллера работают независимо. Их можно свободно включать и выключать.

программирование и стирание пилотов .

пульты программируются при снятом корпусе контроллера. Будьте осторожны!

включите питание, нажмите кнопку "наука", светодиодный индикатор "наука ”на мгновение загорится и погаснет, нажмите любую

кнопку дистанционного управления в течение 6 секунд, светодиодный индикатор” наука" мигнет 4 раза, а затем погаснет. Это означает правильное программирование пульта дистанционного управления.

Примечание: контроллер может поддерживать до 16 пультов дистанционного управления. 17 стирает пульт № 1

стирание всех пультов из памяти

Нажмите кнопку "обучение" и удерживайте около 8 секунд, светодиодный индикатор "обучение" загорится и погаснет. Это означает правильное удаление всех пилотов.
