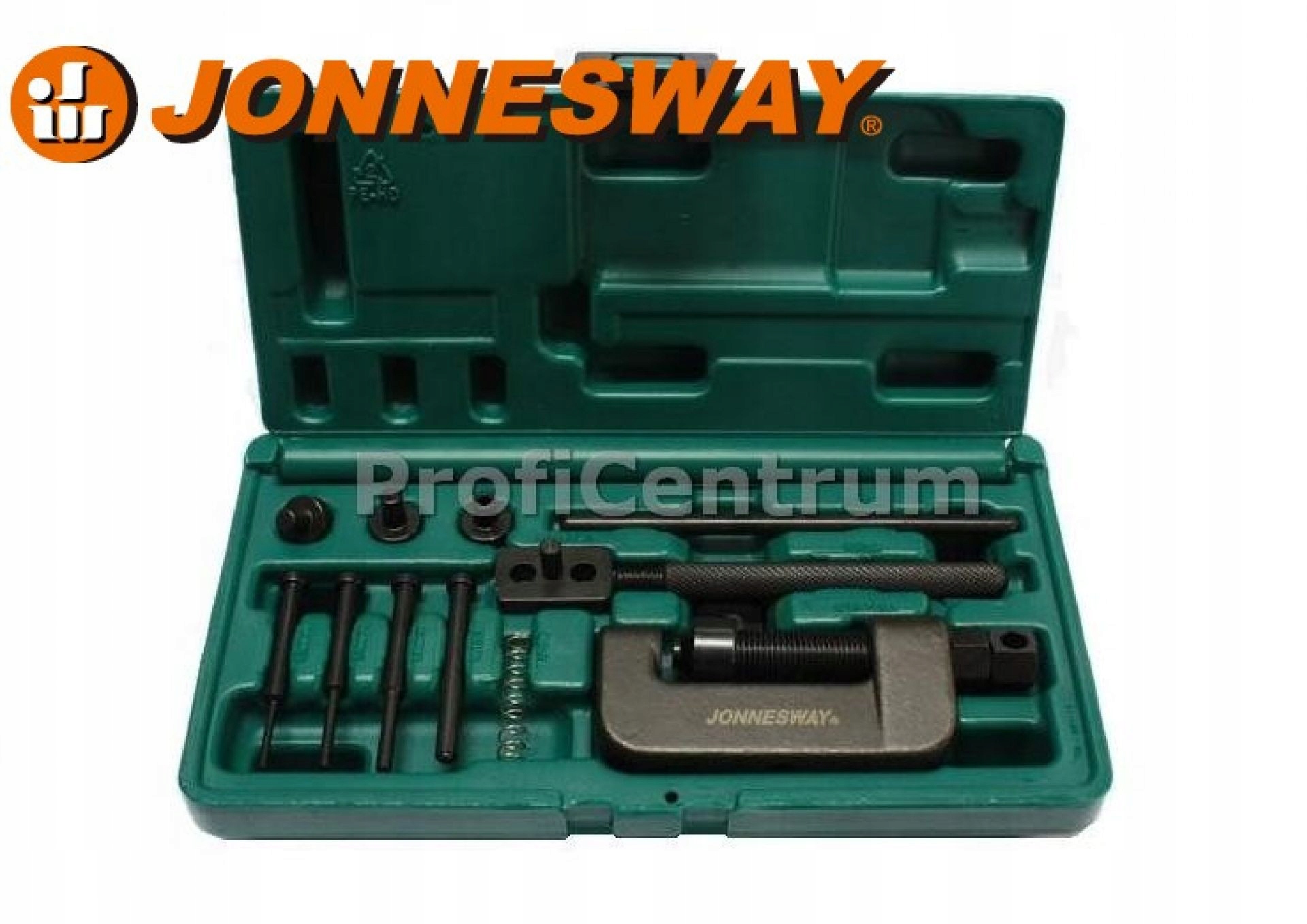

заклинатель цепи JONNESWAY PROFI
JONNESWAY
профессиональный инструмент для заковки и заковки цепей в размерах от 35 до 630.
Примечание: для того, чтобы развязать цепь 630, необходимо отрезать головки заклепок заранее). Может использоваться для всех типов цепей, как приводных, так и, например, цепей ГРМ.
использование:

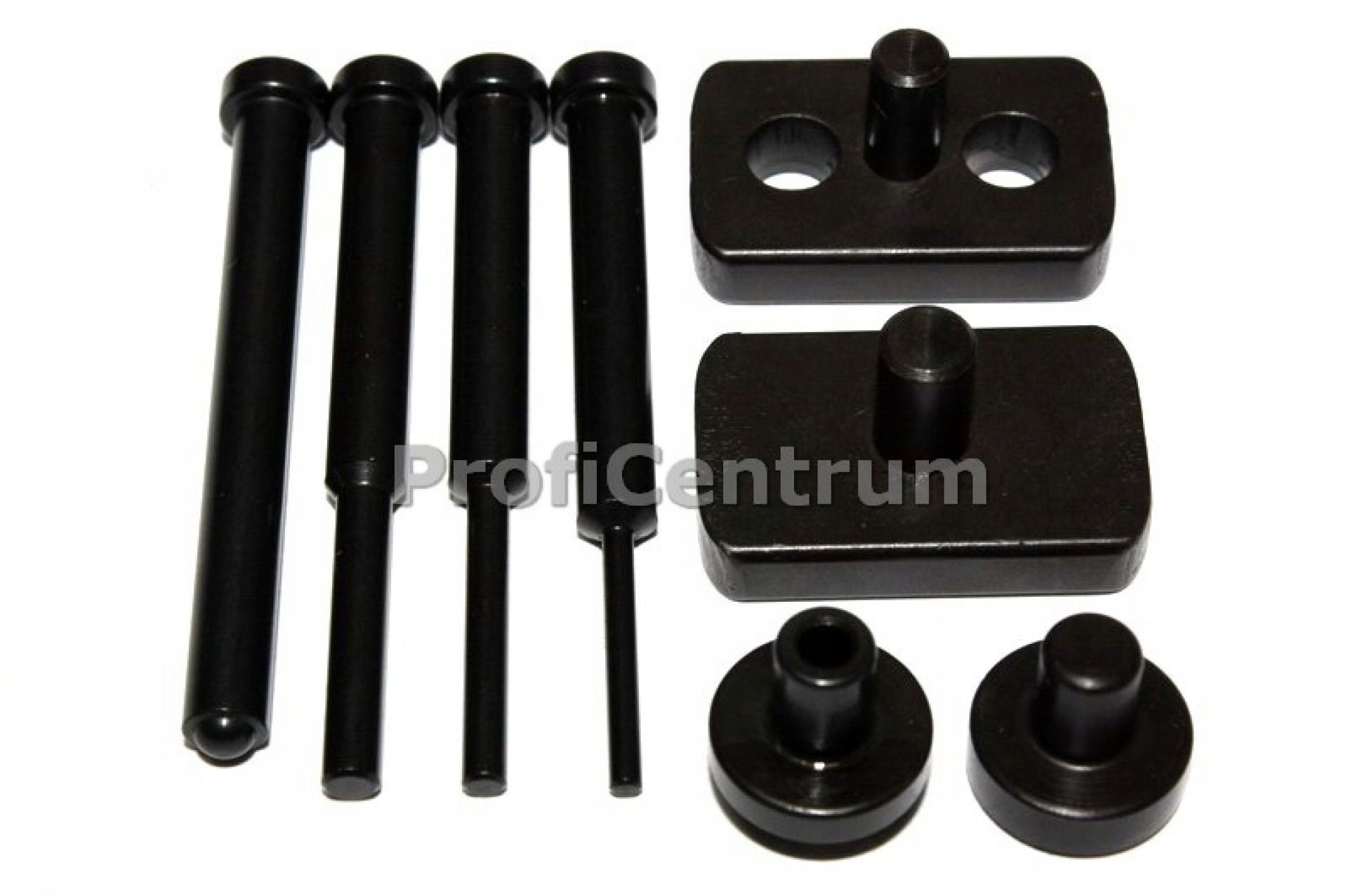

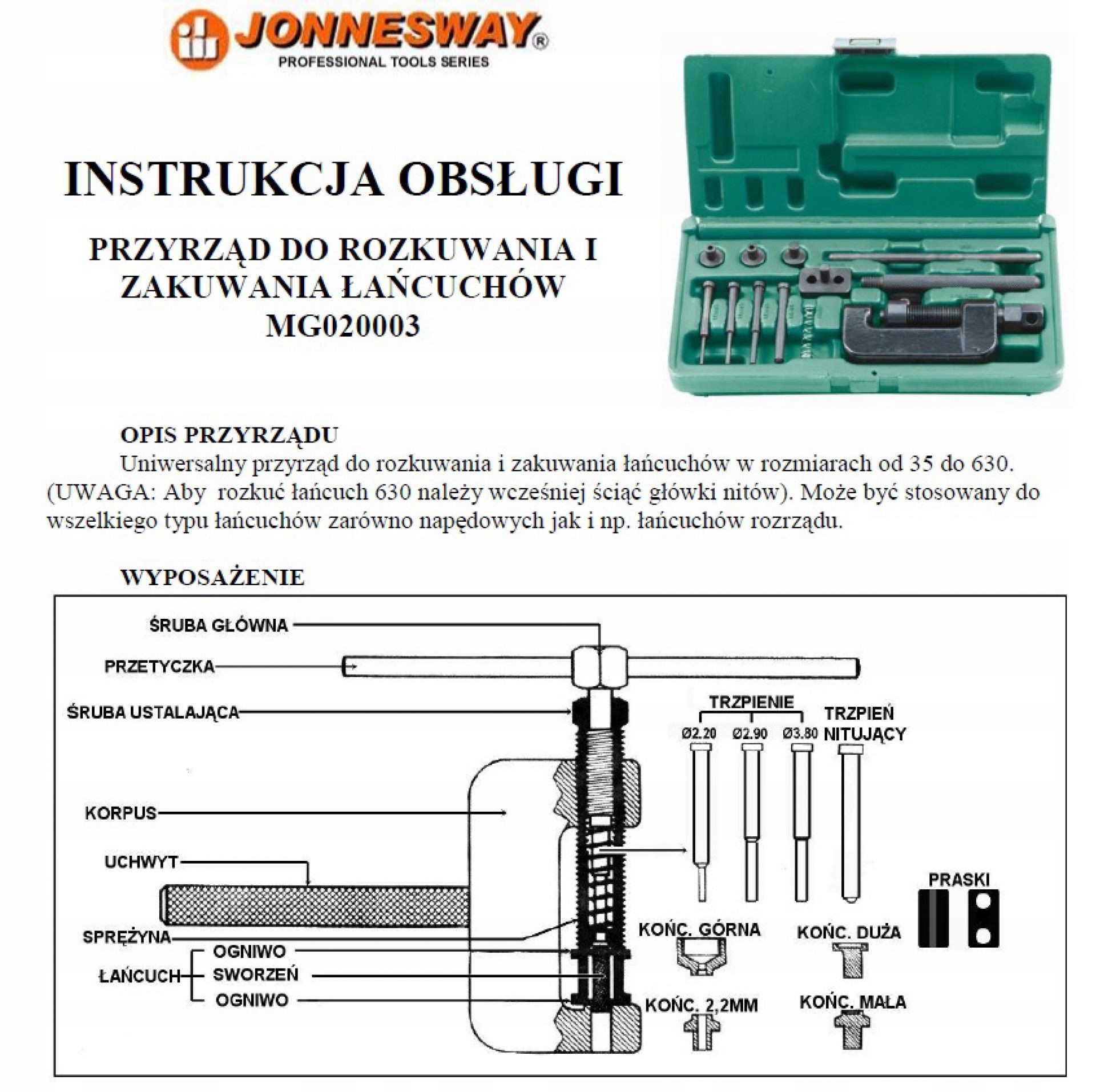

схема сборки устройства показана на диаграмме ниже. Шток 2,2 мм в основном используется для цепей ГРМ. Шток 2,9 мм для цепей размером 25 или 35, а шток 3,8 мм для цепей привода мотоцикла размером 428 – 530 и 630.

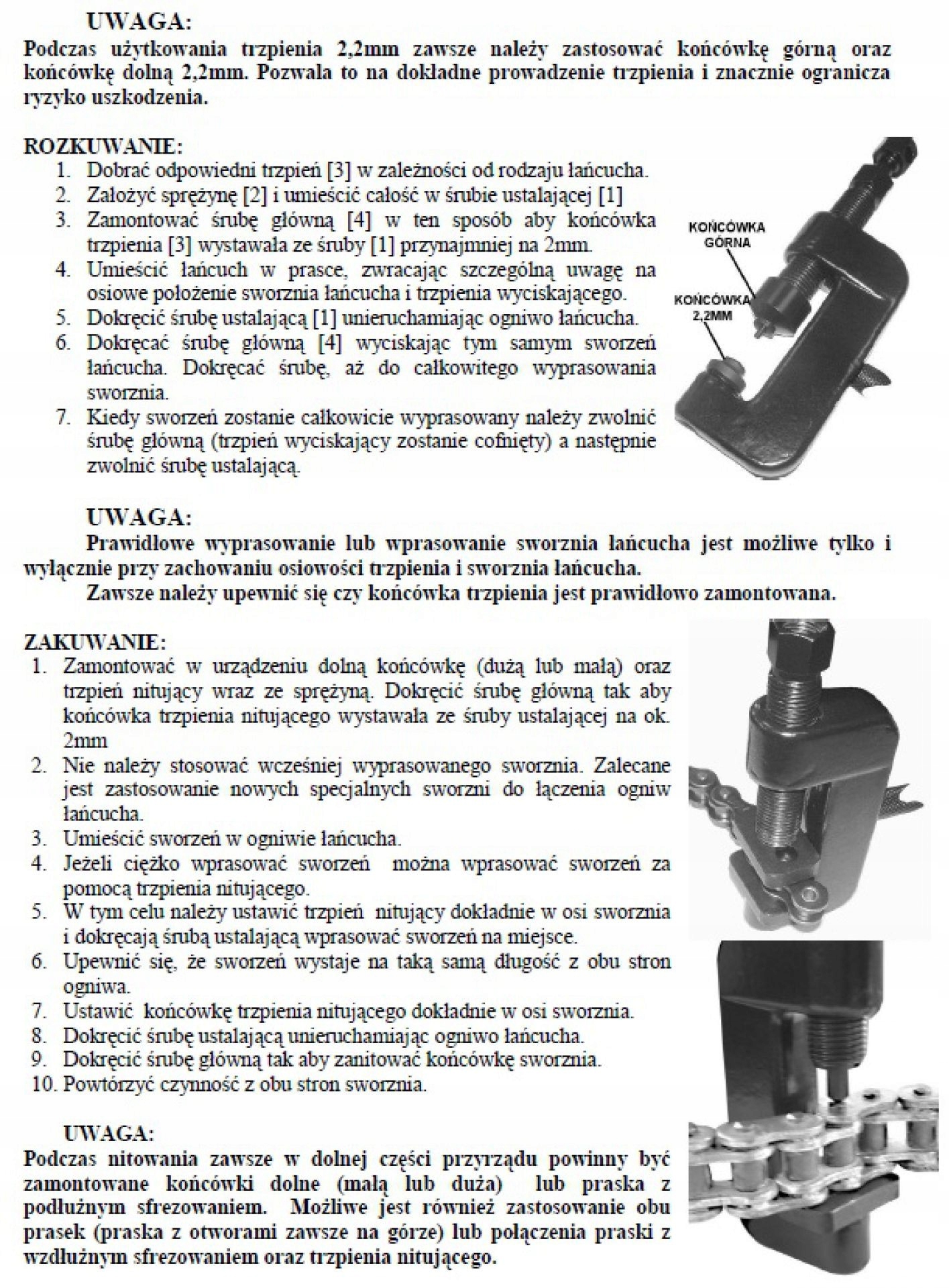

Примечание:
всегда используйте верхний наконечник и Нижний наконечник 2,2 мм при использовании штока 2,2 мм. Это позволяет точно направлять стержень и значительно ограничивает
риск повреждения.
наручники:

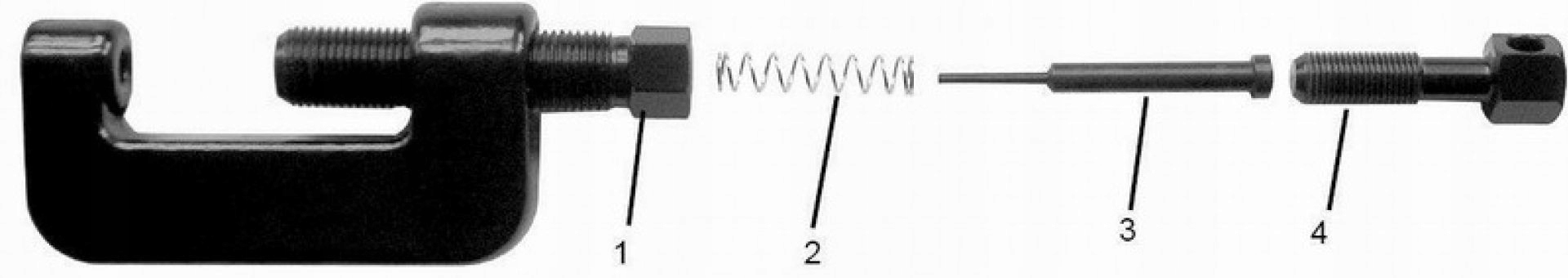

1. Выберите соответствующий стержень [3] в зависимости от типа цепи.
2. Установите пружину [2] и поместите все это в установочный винт [1]
3. Установите главный винт [4] таким образом, чтобы наконечник [3] торчал из винта [1] не менее чем на 2 мм.
4. Поместите цепь в пресс, уделяя особое внимание осевому положению штифта цепи и штифта.
5. Затяните установочный винт [1], обездвижив звено цепи.
6. Затяните главный винт [4], тем самым выдавив штифт цепи. Затяните винт до полного глажения штифта.
7. Когда штифт будет полностью отглажен, отпустите главный винт (штифт будет откатан назад), а затем отпустите стопорный винт.
Примечание:
правильно гладить или гладить цепной штифт можно только при сохранении осевого штока и цепного штифта.
всегда следите за тем, чтобы кончик хвостовика был правильно установлен
наручники:
1. Установите в устройство Нижний наконечник (большой или маленький) и клепальный штифт вместе с пружиной. Затяните главный винт так, чтобы
наконечник клепального стержня торчал из установочного винта на ок. 2мм
2. Не используйте предварительно выглаженный штифт. Рекомендуется использовать новые специальные штифты для соединения звеньев цепи.
3. Поместите штифт в звено цепи.
4. Если штифт трудно гладить, вы можете гладить штифт с помощью клепального штифта.
5. Для этого установите клепальный штифт точно по оси штифта и затяните установочным винтом, чтобы закрепить штифт на месте.
6. Убедитесь, что штифт выступает на одинаковую длину с обеих сторон звена.
7. Установите наконечник клепального стержня точно на ось штифта.
8. Затяните установочный винт, обездвижив звено цепи.
9. Затяните главный винт так, чтобы затяните конец штифта.
10. Повторите действие с обеих сторон штифта.
Примечание:
при клепке всегда в нижней части инструмента должны быть установлены нижние наконечники (маленькие или большие)или обжимной инструмент с продольной сфрезацией. Также возможно использование обоих прессов (Пресс с отверстиями всегда сверху) или соединения прессов с продольной сфрезацией и клепального стержня.
Марка Jonnesway гарантирует надежное и точное исполнение изделия.
качество несравнимо с любой более дешевой заменой.
устройство также предназначено для профессионального использования.
