газовый рельсовый резак SHERMAN SNAIL 1P CUTTER

производитель: SHERMAN ║ колея: 160 мм Prędkość скорость резки: 150-800 мм/мин Grubość толщина резки: 6-100 мм

SNAIL 1P с одной горелкой и плавно управляемым электроприводом предназначен для резки кислородом ремней и колес из листовых металлов, изготовленных из конструкционных углеродистых и низколегированных сталей толщиной 5 – 100 мм под углом 0°-45°. преимущества устройства:

• резец позволяет резать круги
• горелка работает с блочными соплами типа PNME и anme, совместимыми с соплами BOC
• направляющая длиной 1,8 м
• бескислородная газо-и кислородная горелка

при использовании горелки без запаха можно использовать ацетиленовые или пропановые сопла, в зависимости от используемого горючего газа.

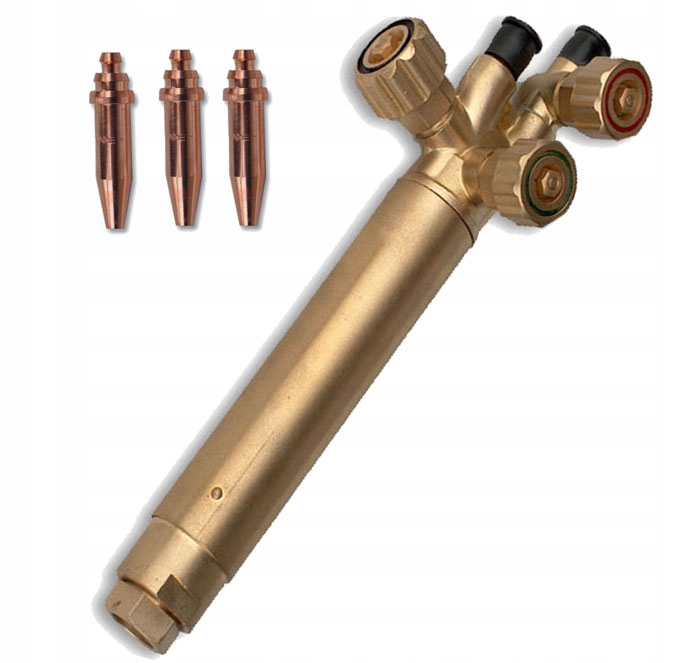

резец оснащенбескислородной кислородно – газовой горелкой . Горючим газом в зависимости от используемого сопла является ацетилен или пропан. В безвкусных горелках смешивание горючего газа с кислородом осуществляется в блочном сопле . Поступающий в горелку кислород через нагревательный клапан подается в блочное сопло и через отверстия поступает в смесительную камеру. Вторым клапаном подается горючий газ, который также поступает в смесительную камеру. При смешивании с кислородом образуется горючая смесь.

смесь поступает в выход сопла , где она сгорает, давая высокотемпературное пламя. Отдельным каналом к выпускному отверстию режущего сопла подается режущий кислород, который вытекает в виде цилиндрической соцентрической струи с нагревающим пламенем.

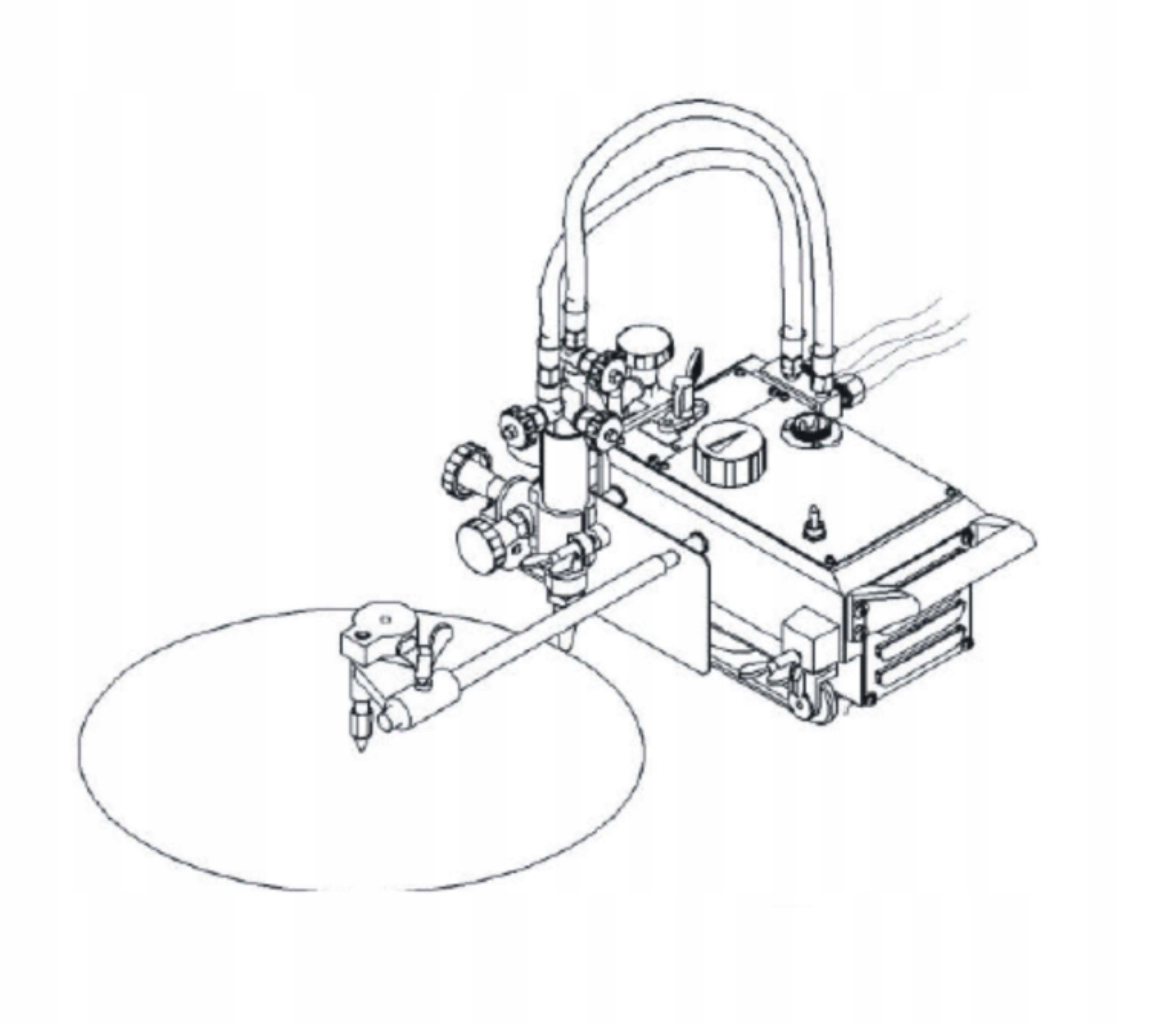

режущий станок позволяетвырезать круги с помощью циркуля (дополнительное оборудование). Чтобы вырезать круг, необходимо прикрепить циркуль к резцу, как показано на рисунке, и расположить поворотные колеса под соответствующим углом в зависимости от диаметра отрезанного круга.

1. переключатель направления движения
2. ручка регулировки скорости
3. ручка регулировки кислорода для резки
4. ручка регулировки высоты горелки
5. ручка регулировки наклона горелки
6. переключатель сцепления
7. газовые соединения
8. розетка для шнура питания
9. ручка регулировки кислорода
10. ручка регулировки горючего газа
11. ручка регулировки извлечения горелки

• вес:13 кг

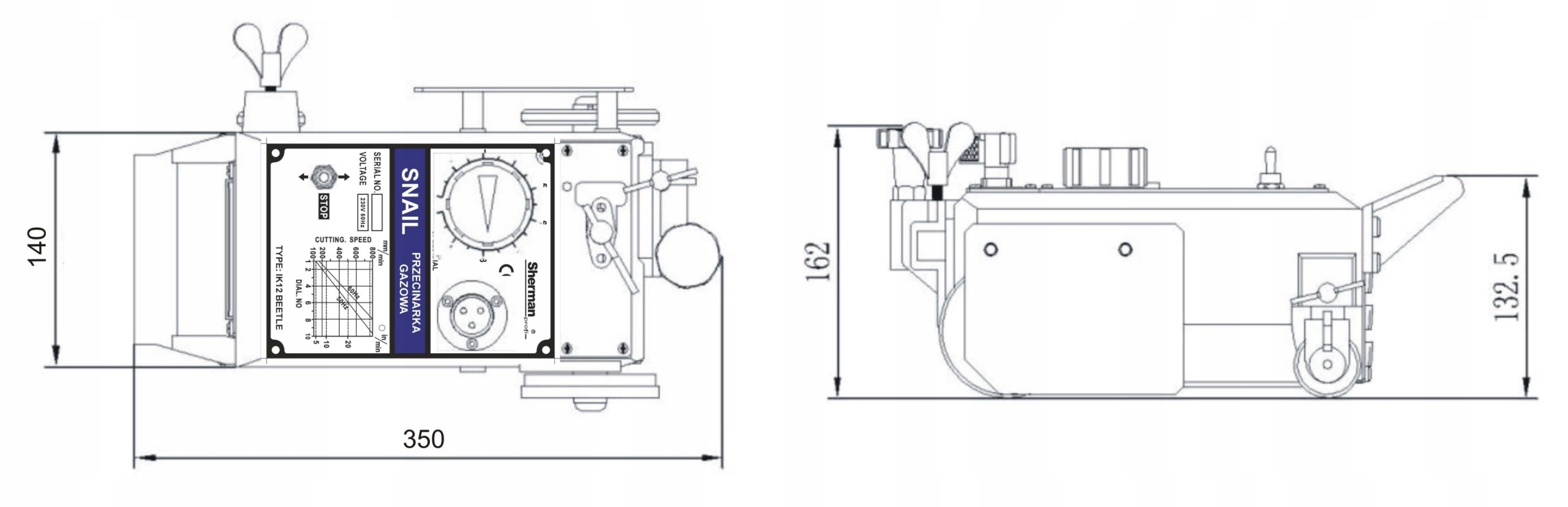

• габаритные размеры: 350x140x175 мм
• колея: 160 мм
• скорость резания: 150-800 мм/мин
• толщина резания: 6-100 мм
• класс защиты деталей под напряжением: ip2x
< /ul>

комплект включает:

• рельсовый резак SNAIL 1P - 1 шт.
• тележка 1 шт.
• нижний кронштейн горелки 1 шт.
• зубчатая направляющая 1 шт.
• горелка 1 шт.
• Газораспределитель 1 шт.
• шланг в сборе 600 мм 1 шт.
• шнур питания 1 шт.
• ацетиленовая насадка #1(1-5 мм) 1 шт.
• ацетиленовая насадка #2(5-10 мм) 1 шт.
• ацетиленовая насадка #3(10-30 мм) 1 шт.
• ходовая рейка 1,8 м 1 шт.
• переходники горелки 1 компл.
• монтажный ключ 2 шт.
• руководство пользователя и гарантийный талон
