KPL_01599 - Передние и задние парковочные датчики с зуммером 22 мм

датчик парковки - это вспомогательное устройство для парковки и заднего хода автомобиля. Он работает по принципу сонара-излучает ультразвуковые волны, которые при отражении от препятствия позволяют определить, какое расстояние отделяет автомобиль от препятствия. Во время реверсирования устройство правильно распознает препятствия на пути транспортного средства и предупреждает водителя, сигнализируя звуком (соответствующим расстоянию от препятствия).

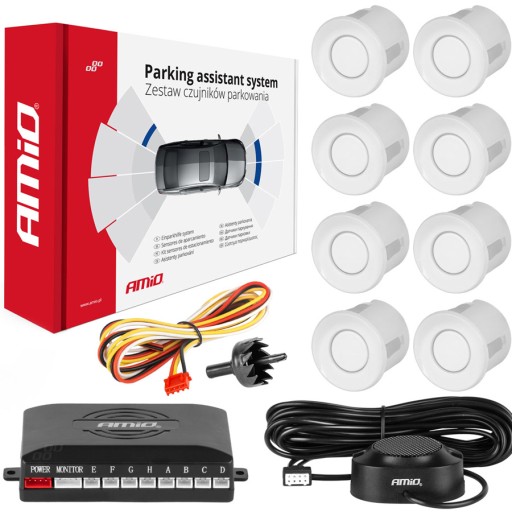

содержимое набора

• 8 измерительных детекторов белого цвета
• зуммер (динамик)
• блок управления
• проводка
• сверло с кольцевой пилой
• схема подключения на польском языке
• эстетическая упаковка

для точного соответствия цвету автомобиля датчики могут быть покрыты лаком. Для достижения наилучшего эффекта не наносите более двух тонких слоев лака или аэрозольной краски (не используйте кисть, губку или валик). Рекомендуется проводить покраску датчиков в профессиональном автосервисе.

датчики парковки обнаруживают объекты, расположенные рядом с автомобилем, и передают сигнал на зуммер, который издает соответствующий звук. Чем ближе объект, тем интенсивнее становится звуковой сигнал, что позволяет легко определить расстояние между транспортным средством и препятствием.

на передней панели устройства имеется переключатель, позволяющий

• отключение звука (Off)
• настройка громкости в режим Low (Lo) – тихий
• настройка громкости в режим High (Hi) - громкий

• ширина: 55 мм
• длина: 35 мм
• высота: 24 мм

• напряжение: 12 В
• диапазон рабочего напряжения: 9-16 в
• обнаружение: от 0,00 до 2,50 м (точность: 10 см)
• ультразвуковая частота: 40 кГц
• рабочая температура: от - 30 до + 70 градусов Цельсия
• диаметр детектора: монтажный (внутренний) 22 мм, с фланцем (внешний) 24 мм
• длина проводов в извещателях: ок. 6 м извещателя на фронт, ок. 2,3 м извещатель для задней части

передние датчики работают в течение 10 С после подачи импульса +12 В на белый провод или все время, когда на проводе 12 В. При движении задним ходом датчики автоматически переключаются на задний, даже если в данный момент на проводе возбуждения передних датчиков 12 В. При отключении сигнала от задних датчиков блок управления автоматически переключается на 10 С для считывания передних датчиков. Датчики всегда показывают значения спереди или сзади, они не показывают обе стороны одновременно.

способ подключения датчиков

• черный провод: масса
• желтый провод: +12V от фонаря заднего хода - для активации датчиков, расположенных в задней части автомобиля
• красный провод: +12V после зажигания - для датчиков, расположенных в передней части автомобиля
• белый провод (Вариант 1): +12V от стоп – сигнала / датчика педали тормоза – передние датчики включаются на 10s после нажатия тормоза
• белый провод (вариант 2): +12V от – передние датчики включаются вручную дополнительной кнопкой
• белый провод (вариант 3): +12V от существующей установки автомобиля, например, передние галогены-датчики активируются при включении галогенов

артикул: V-01599
