Контроллер двигателя постоянного тока, изменение направления влево и вправо, 12 В, 30 А

Контроллер изменения направления вращения двигателя постоянного тока

Устройство позволяет изменять направление вращения двигателя постоянного тока с помощью концевых выключателей.

В нашем распоряжении имеются следующие входные сигналы:

• Общая клемма сигналов GND (земля)
• Кнопка направления вперед K1
• Кнопка обратного направления K2
• Концевой выключатель направления S1 K1 (спереди)
• Концевой выключатель направления S2 K2 (сзади)

Все входные сигналы K1, K2, SW1, SW2 являются моностабильный ( моментальный ) нормально открытого типа (т.е. без срабатывания, нормально открытый «не проводит»).

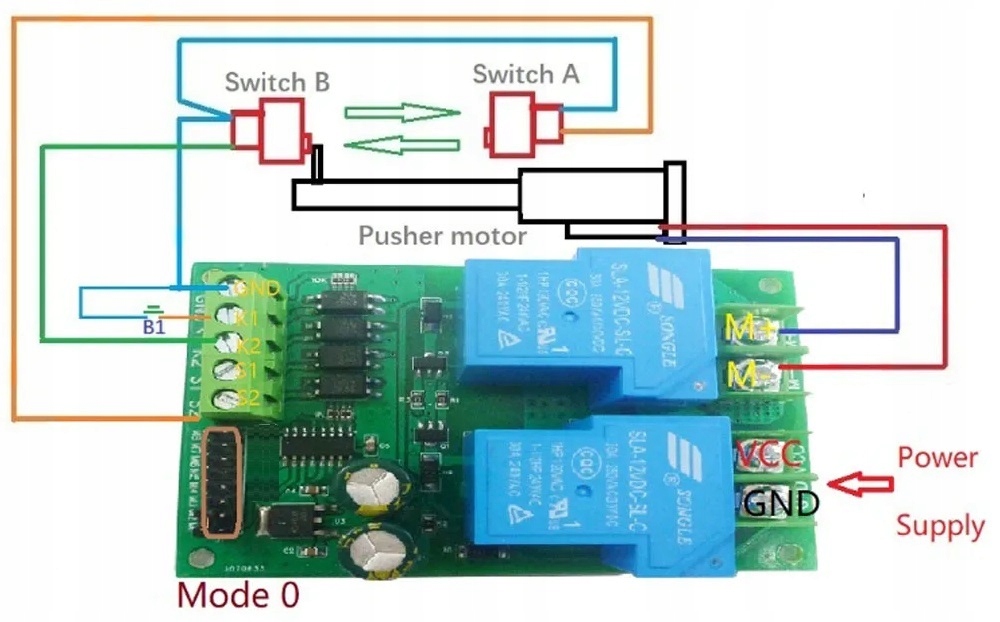

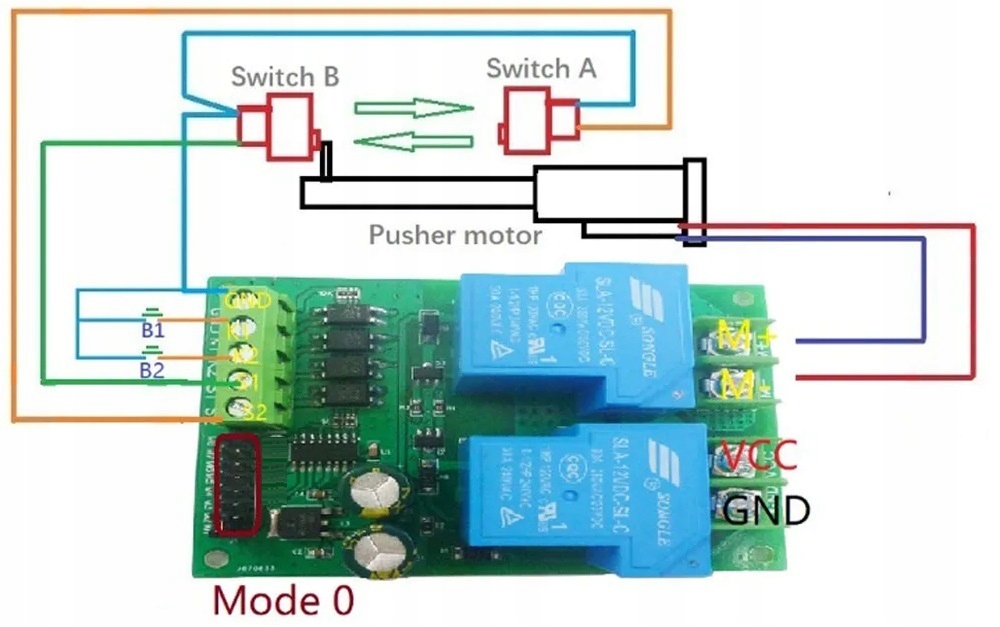

Контроллер обеспечивает циклическую работу, работу вперед-назад с работой концевого выключателя, один цикл и т. д. (схемы ниже).

В нашем распоряжении 9 режимов работы, изменения можно вносить с помощью перемычки.

Внизу страницы есть руководство пользователя!

Технические параметры

• Напряжение питания 12 В постоянного тока
• Потребляемая мощность 2 Вт
• Поддержка входных сигналов NO (обычно открытый )
• Полярность входных сигналов NPN (наземное управление)
• Максимальный выходной ток реле 30А (для класса AC-1)
• Максимальный выходной ток реле для индуктивного нагрузки (двигатели) 15А.
• Задержка реакции на входные сигналы 20 мс
• Рабочая температура от -20 C до 50 C
• Рабочая влажность 0–95 % без конденсации
• Габариты печатной платы 90х62х23 мм
