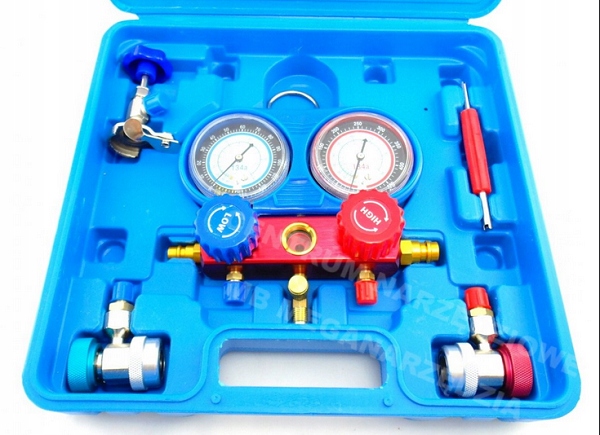

1. 3 шт. провода, L=1,5 м
2. Манометр высокого давления (0-500psi, 0-35kg/cm2)
3. Манометр низкого давления (0-120psi, 0-8, 5 кг/см2)
4. Блок с двойным клапаном со смотровым стеклом
5. Сервисное соединение высокого давления
6. Сервисное соединение низкого давления
1. Подготовка к работе
перед подключением прибора к системе кондиционирования воздуха подсоедините провода с блоком и сервисными соединениями в соответствии с приведенными рядом чертежами. После подключения проводов все клапаны должны быть закручены.п>
2. Контроль давления в системе а) подготовить комплект в соответствии с п. 1. b) подсоедините сервисные соединения к системе кондиционирования воздуха. c)запустите двигатель, подождите, пока он не достигнет рабочей температуры, и включите кондиционер. Манометры показывают текущее давление в системе. После проверки выключите двигатель, а затем отсоедините сервисные соединения.п>
3. Заправка хладагента а) подготовить комплект в соответствии с п. 1. b) подсоедините сервисные соединения к системе кондиционирования воздуха. c)запустите двигатель, подождите, пока он не достигнет рабочей температуры, и включите кондиционер. d) подключите источник хладагента к желтому проводу e) откройте синий клапан примечание: не открывайте красный клапан во время операции заполнения! После заправки хладагента закройте синий клапан, выключите двигатель и отсоедините сервисные соединения.п>
4. Удаление охлаждающей жидкости a) подготовьте комплект в соответствии с п. 1. b) подсоедините сервисные соединения к системе кондиционирования воздуха. c) подсоедините всасывающее устройство к желтой трубе d) откройте синий и красный клапаны после завершения процесса закройте красный и синий клапаны и отсоедините сервисные соединения.п>
