КОМПЛЕКТ ДЛЯ ОБСЛУЖИВАНИЯ СИСТЕМ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

комплект для обслуживания систем кондиционирования воздуха

для обработки R-134a, в комплект входят: блок с двойным клапаном со смотровым стеклом, манометр низкого давления (0-120psi 1-8,5 кг/см), манометр высокого давления (0-500psi 0-35 кг/см), 3шт. шланги 1,5 м, сервисные соединения для автомобильных кондиционеров низкого и высокого давления.п>

описание прибора комплект предназначен для работы систем кондиционирования воздуха с фактором R134a. с его помощью можно проверить давление в системе кондиционирования воздуха, а также добавить или удалить хладагент. п>

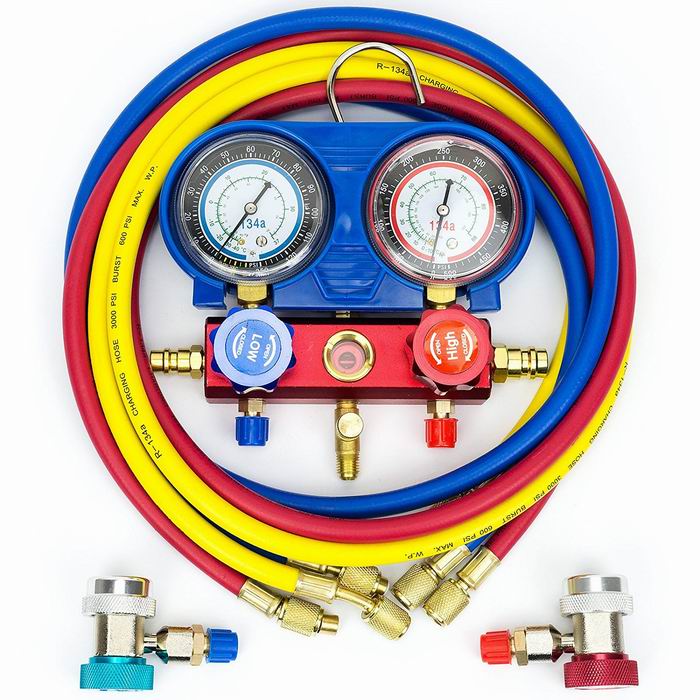

содержимое набора

1. 3 шт. провода, L=1,5 м

2. Манометр высокого давления (0-500psi, 0-35kg/cm2)

3. Манометр низкого давления (0-120psi, 0-8, 5 кг/см2)

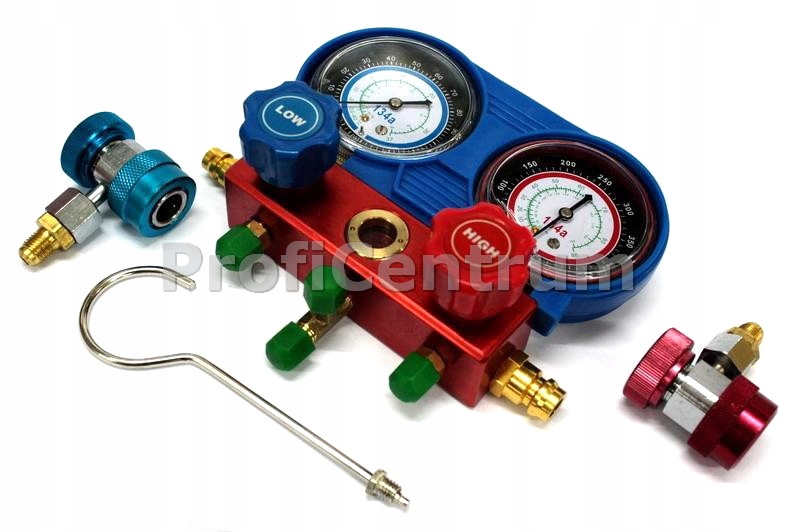

4. Блок с двойным клапаном со смотровым стеклом

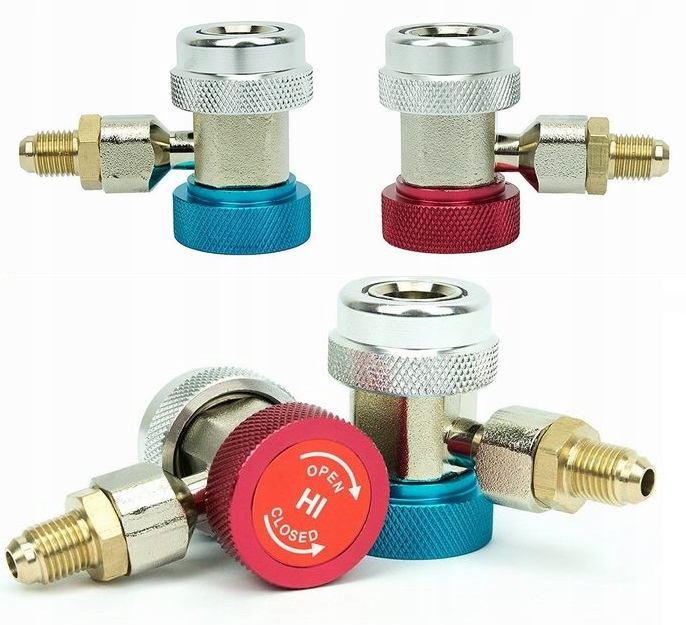

5. Сервисное соединение высокого давления

6. Сервисное соединение низкого давления

Примечание: данное руководство является показательным. ПЕРЕД НАЧАЛОМ РАБОТ ОБЯЗАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ПОДРОБНЫМИ РЕКОМЕНДАЦИЯМИ ПРОИЗВОДИТЕЛЯ АВТОМОБИЛЯ! п>

1. Подготовка к работе

перед подключением прибора к системе кондиционирования воздуха подсоедините провода с блоком и сервисными соединениями в соответствии с приведенными рядом чертежами. После подключения проводов все клапаны должны быть закручены. п>

2. Контроль давления в системе а) подготовить комплект в соответствии с п. 1. b) подсоедините сервисные соединения к системе кондиционирования воздуха. c)запустите двигатель, подождите, пока он не достигнет рабочей температуры, и включите кондиционер. Манометры показывают текущее давление в системе. После проверки выключите двигатель, а затем отсоедините сервисные соединения. п>

3. Заправка хладагента а) подготовить комплект в соответствии с п. 1. b) подсоедините сервисные соединения к системе кондиционирования воздуха. c)запустите двигатель, подождите, пока он не достигнет рабочей температуры, и включите кондиционер. d) подключите источник хладагента к желтому проводу e) откройте синий клапан примечание: не открывайте красный клапан во время операции заполнения! После заправки хладагента закройте синий клапан, выключите двигатель и отсоедините сервисные соединения. п>

4. Удаление охлаждающей жидкости a) подготовьте комплект в соответствии с п. 1. b) подсоедините сервисные соединения к системе кондиционирования воздуха. c) подсоедините всасывающее устройство к желтой трубе d) откройте синий и красный клапаны после завершения процесса закройте красный и синий клапаны и отсоедините сервисные соединения.п>
