каталожный номер: 19926

описание товара

предлагаемый инструмент являетсяоригинальным продуктом известной тайваньской компанииHANLONG . Каталог, гиперссылка на сайт производителя и подробная спецификация доступны по адресу: www.stratos.pl/strony/19926.htm

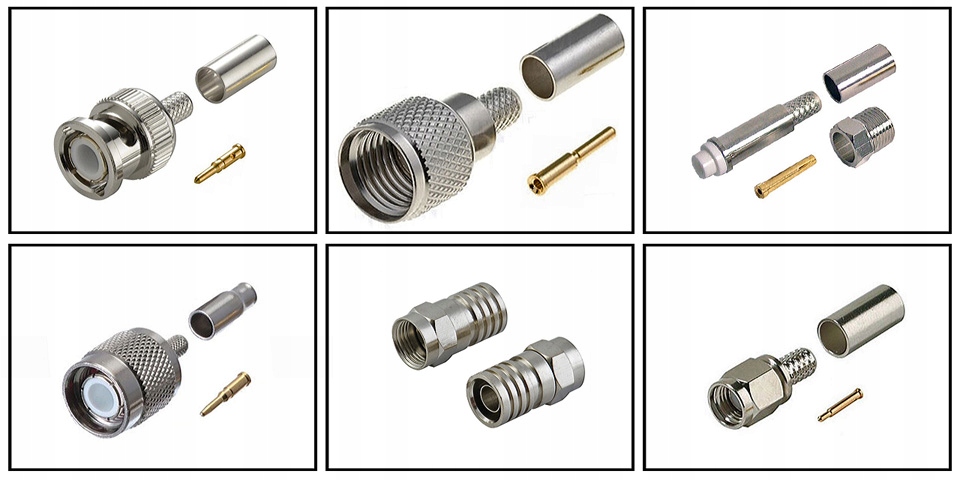

инструмент используется для обжима коаксиальных (коаксиальных) разъемов типа F, BNC, TNC, UHF, N, SMA, FME, SMA, SMB, SMC, MCX и т. д. на коаксиальном кабеле. Инструмент позволяет устанавливать разъемы на кабеле типа RG174, RG316, RG58, RG59, RG62, H155 и их аналогах.

челюсти инструмента имеют три шестигранных отверстия для зажима втулок размером 3.48 мм (0.137"), 5.41 мм (0.213") и 6.48 мм (0.255"), а также три шестигранных отверстия размером 1.09 мм (0.043"), 1.73 мм (0.068") и 2.54 мм (0.100") для зажима разъема.

разъем после установки на правильно обработанный провод должен быть вставлен в правильное гнездо челюстей инструмента и зажат рычаги. Если разъем имеет контакт, то в первую очередь необходимо обжать (или припаять) контакт на центральной жиле провода.

внимание! В связи с тем, что стандарты типов проводников допускают отклонения в размерах проводника (диаметр жилы, диаметр диэлектрика, диаметр оболочки) до нескольких десятых мм, для одного и того же типа проводника изготавливаются различные разъемы и инструменты с разными размерами зажимных отверстий. Поэтому, прежде чем выбрать подходящий инструмент, необходимо сопоставить имеющиеся у вас разъемы и провода с нужным для них размером клеммных разъемов инструмента.
