CAL1F4880 - Элемент сидячего замка 1 48/80

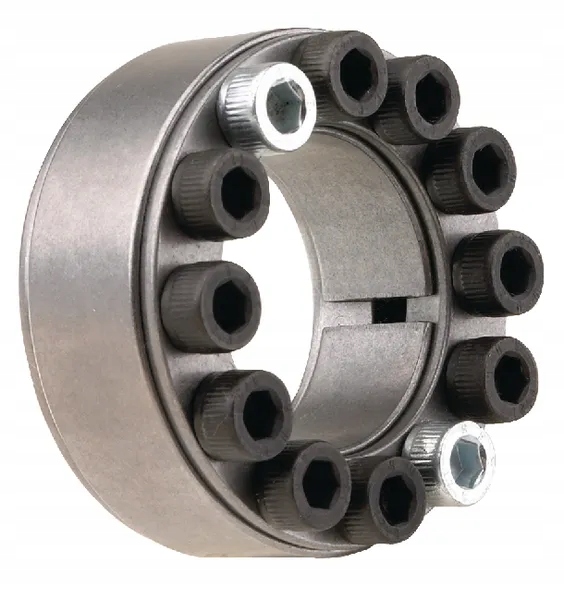

Элемент сидячего замка 1 48/80

Номер детали: K. CAL1F4880

EAN:

Единица: Искусство

Технические характеристики:

• Соединение ступица-вал без шпонок
• простая сборка/разборка
• точное центрирование

Использование:

• Шкивы с канавками
• Звездочки
• Идеально подходят для тонкостенных ступиц

Техническая информация:

• Допуск вала: h8
• допуск ступицы: H8
• шероховатость материала: <16 мкм

Преимущества:

• Отсутствие негативного воздействия на вал
• короткое время сборки
• низкие затраты на обработку

Состоит из:

• 2 конических натяжных элемента
• распорное кольцо
• винты

Внутренний диаметр: 48 мм

Внешний диаметр: 80 мм

Длина: 20 мм

Длина, H1: 24 мм

Осевая сила F: 76 кН

Крутящий момент M: 1814 Н·м

Количество в комплекте: 12

Общая длина: 32 мм

Винты: M8

Момент затяжки: 37 Н·м
