Импульсный буферный источник питания pulsar hpsg3 13,8 в/5 а/17 ач/жк-класс 3

HPSG3 13,8 В/5 А/17 Ач/буферный блок питания ЖК-дисплея Импульсный источник питания 3-го класса

HPSG3-12V5A-C-LCD

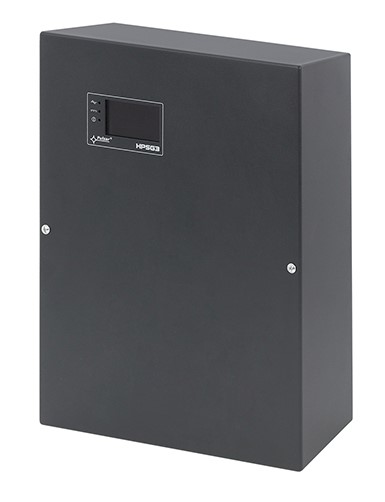

Pulsar HPSG3-12V5A-C — современный буферный источник питания в корпусе. Используется для бесперебойного питания устройств безопасности и контроля доступа, требующих стабилизированное напряжение 12В (±15%) постоянного тока с силой тока 5,5А (общий выходной ток с учетом зарядки). В случае сбоя сетевого напряжения устройство немедленно переключается на питание от аккумулятора. Блок питания построен на основе импульсного модуля питания, который отличается высокой энергоэффективностью, очень хорошим уровнем стабилизации напряжения и низкими тепловыми потерями. Блок питания имеет оптическую светодиодную сигнализацию, информирующую о рабочем состоянии. Он помещен в металлический корпус серого цвета (RAL7016), приспособленный для поверхностного монтажа, с местом для аккумулятора 17 Ач/12 В.Импульсные буферные источники питания серии HPSG3 разработаны в соответствии с требованиями стандарта EN 50131 с классом 3 и классом защиты окружающей среды II. Корпуса оснащены противосаботажным тампером и имеют расстояние от монтажной поверхности для прокладки кабеля.

Буферные источники питания разработаны в соответствии с требованиями стандарта (SSWiN) EN50131-6:2017 класса 1-3 и класса окружающей среды II и (KD) EN60839-11-2:2015+AC:2015 и класса окружающей среды I. Источники питания предназначены для бесперебойного питания устройств SSWiN и KD, требующих стабилизированное напряжение 12 В или 24 В постоянного тока. (±15%).

Источник питания основан на высокоэффективной системе преобразователя переменного/постоянного тока. Используемая микропроцессорная система отвечает за полную диагностику параметров источника питания и аккумулятора.

Особенности источника питания:

• соответствие стандарту для систем обнаружения взлома и проникновения (SSWiN) EN50131-6:2017 по уровням 1, 2, 3 и классу защиты II
• соответствие стандарту для систем контроля доступа (КД) EN60839-11-2:2015+AC:2015 и класс экологического I
• напряжение питания: ~200-240 В
• источник бесперебойного питания: 13,8 В постоянного тока или 27,6 В
• совместимость с аккумуляторами: от 17 Ач до 65 Ач
• высокий КПД (до 86%)
• доступны версии с напряжением 13,8В и силой тока: 3А, 5А, 10А и 27,6В 2А и 5А
• низкий уровень пульсаций напряжения
• микропроцессорная система автоматизации
• измерение сопротивления цепи аккумулятора
• автоматическая температурная компенсация зарядки аккумулятора
• автоматический тест аккумулятора
• контроль выходного напряжения
• контроль целостности цепи аккумулятора
• контроль напряжения аккумулятора
• зарядка аккумулятора и контроль обслуживания
• защита аккумулятора от чрезмерного разряда (UVP)
• защита аккумулятора от перезаряда
• защита выхода аккумулятора от короткого замыкания и обратного включения
• функция START для ручного включения питания аккумулятора
• оптическая сигнализация
• технические выходы типа OC (открытый коллектор)
• коллективный отказ входа EXT IN
• EPS технический выходная сигнализация отказа сети переменного тока
• Технический выход блока питания, сигнализирующий об отказе электропитания
• Технический выход APS, сигнализирующий о неисправности батареи напряжение, ток - индикация сбоев - настройка параметров блока питания с уровня панели - 3 уровня доступа, защищенных паролем - история работы блока питания - история отказов - часы реального времени с резервной батареей - внутренняя память рабочего состояния блока питания
• удаленный мониторинг - связь Ethernet или RS485 (опция) - встроенное веб-приложение PowerSecurity - предварительный просмотр рабочих параметров: напряжения, токи, температура - и сопротивление в цепи батареи - график истории работы блока питания за период свыше 100 дней: напряжения, токи и сопротивление в цепи батареи - график температуры работы батареи за период до 5 лет - считывание истории с памятью 2048 событий о сбоях электропитания - удаленный тест батареи - порт связи "SERIAL" с реализованным протоколом MODBUS - удаленный мониторинг (опция: Ethernet, RS485) - удаленный тест батареи (требуются дополнительные батареи) модулей) - удаленный мониторинг
• конвекционное охлаждение
• Вес: 6,85 кг

Источники питания предназначены для установки квалифицированным установщиком, имеющим соответствующие (обязательные и необходимые для данной страны) разрешения и разрешения на подключение (вмешательство) в электросетевые установки напряжением ~230 В.

Поскольку источники питания предназначены для непрерывной работы, они не имеют выключателя питания, поэтому в цепи источника питания должна быть предусмотрена соответствующая защита от перегрузки. Пользователь также должен быть проинформирован о том, как отключить источник питания от сетевого напряжения (обычно путем отделения и маркировки соответствующего предохранителя в блоке предохранителей). Электромонтаж должен быть выполнен в соответствии с действующими стандартами и правилами. Блок питания должен работать в вертикальном положении, чтобы обеспечить свободный конвекционный поток воздуха через вентиляционные отверстия корпуса.

Поскольку блок питания периодически проводит тест батареи, в ходе которого измеряется сопротивление в цепи батареи, следует обратить внимание на тщательную установку кабелей к клеммам. Соединительные кабели должны быть надежно привинчены как к клеммам аккумулятора, так и к разъемам источника питания.

При необходимости аккумуляторы навсегда отключаются от систем электропитания путем удаления предохранителя FBAT.

Блок питания защищен от доступа к меню конфигурации двухуровневым паролем доступа. Если при установке требуется изменение заводских настроек, доступ следует разблокировать введением пароля установщика – таблица 9 и глава 7.1.

Технические результаты.

Блок питания имеет сигнальные выходы типа OC, меняющие состояние после наступления определенного события:

 EPS – выход сигнализации об отключении сети 230 В.

Выход сигнализирует об отсутствии питания 230 В. В нормальном состоянии при токе питания 230 В выход закрыт, в случае сбоя питания блок питания переключит выход в открытое состояние примерно через 11 секунд.

 APS – выход сигнализации отказа аккумулятора.

Выходной сигнал указывает на неисправность цепи аккумулятора. В нормальном состоянии (при корректной работе) выход закрыт, в случае неисправности выход переключается в открытое положение. Неисправность может быть вызвана следующими событиями:

- неисправная или недостаточно заряженная батарея

- напряжение батареи ниже 23 В или 11,5 В (в зависимости от варианта напряжения источника питания) при работе батареи

- перегорание предохранителя батареи

- отсутствие проводимости в цепи батареи

 PSU - выход сигнализации о сбое питания.

Выход сигнализирует об отказе электропитания. В нормальном состоянии (при корректной работе) выход закрыт, в случае неисправности выход переключается в открытое положение. Неисправность может быть вызвана следующими событиями:

- низкое выходное напряжение Uaux менее 23 В или 13 В - в зависимости от варианта напряжения блока питания

- высокое выходное напряжение Uaux более 28,4 или 14,2 В - в зависимости от варианта напряжения блока питания

- превышение выходного тока блока питания

- неисправность цепи зарядки аккумулятора

- внутреннее повреждение источника питания

- активация входа EXT IN

- слишком высокая температура батареи, выше 65°C

- повреждение датчика температуры, t <-20°C или t> 80°C

Дополнительные параметры и инструкции по использованию можно найти в PDF-руководстве пользователя

3 класс

3 класс — мера устойчивости системы охранной сигнализации к действиям посторонних лиц на охраняемом объекте. Это значит, что для снятия такой защиты необходимы глубокие знания систем сигнализации и умение пользоваться специализированными инструментами.

Источники питания серии Grade 3 идеально подходят для питания систем сигнализации, мониторинга и других устройств, которым требуется стабильный и надежный источник питания. Благодаря своей конструкции и техническим параметрам они обеспечивают безопасность и бесперебойность работы в критических ситуациях.

Напряжение питания: 200–240 В переменного тока

Выходное напряжение: 11–13,8 В постоянного тока

Выходной ток (макс.): 5,5 А

Соответствие стандарту EN 50131-6: ДА

Выходная мощность: 76 Вт

КПД: 82 %

Отдельный аккумулятор: 17–20 Ач

Ток зарядки аккумулятора: 0,8 А

Защита от короткого замыкания (SCP): ДА
