ПРОФЕССИОНАЛЬНАЯ ПАЯЛЬНАЯ СТАНЦИЯ BGA LY IR6500 v2 2300 Вт

МОЩНОСТЬ ВЕРХНЕЙ ИК-ЗОНЫ 450 Вт

МОЩНОСТЬ НИЖНЕЙ УВЕЛИЧЕННОЙ ИК-ЗОНЫ 3x600Вт - 1800Вт (НОВАЯ ВЕРСИЯ v2)

G W A R A N C J A ОТ ДВЕРИ 24 МЕСЯЦА!

ПРИМЕЧАНИЕ – ВЕРСИЯ С СЕТКОЙ НА НИЖНЕМ НАГРЕВАТЕЛЕ ВМЕСТО СТЕКЛЯННОЙ ПЛАСТИНЫ!

ФОТО НИЖЕ - ОСТАЛЬНОЕ НЕ ИЗМЕНЕНО ПО СРАВНЕНИЮ С КЛАССИЧЕСКОЙ ВЕРСИЕЙ IR6500!

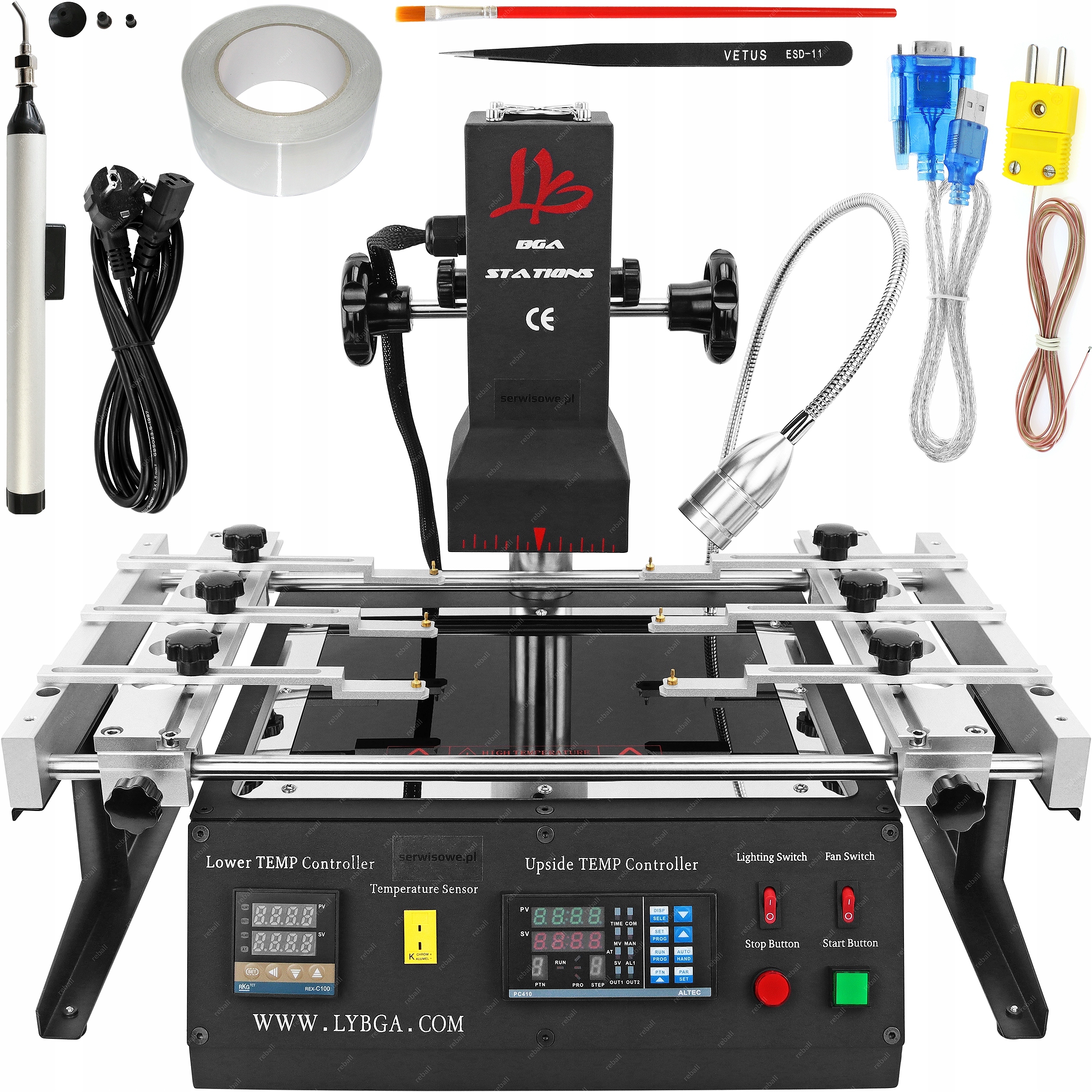

Паяльная станция LY IR6500 общей мощностью 2300Вт — профессиональная станция для разборки и сборки систем BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA, собранных по технологии и без свинца .

В нашем распоряжении 2250Вт суммарной мощности ИК-обогревателей (нижние 1800Вт + верхние 450Вт).

Кроме того, данная модель станции имеет разъем RS232 и USB-адаптер для связи с компьютером.  Управление с ПК  позволяет точно управлять профилями нагрева с помощью графической визуализации на графике заданной и достигнутой температуры. На уровне программного обеспечения вы также можете включать и выключать станцию, а также загружать или читать из памяти программатора заданный тестируемый профиль.

Соответствующее программное обеспечение находится на компакт-диске.

Станция LY IR6500 обеспечивает независимый нагрев припаиваемого элемента сверху и снизу (темновой инфракрасный порт) с возможностью предварительного программирования температур. Мы можем, например, «разместить» BGA-шарики в системе, включив только верхний нагреватель.

Температуры нижнего и верхнего нагревателей считываются на дисплеях в режиме реального времени .

Для верхнего нагревательного элемента можно запрограммировать до  10 профилей по 8 шагов для каждого .

Каждый шаг (настройка блоков) состоит из следующих параметров:

• r  – скорость повышения температуры с течением времени,
• L  - заданная температура,
• d   — время поддержания температуры на данном этапе.

Нижний нагреватель может иметь заранее запрограммированную температуру , которую он автоматически поддерживает после достижения этой температуры.

Реально достигнутые температуры обеспечиваются благодаря датчикам на нагревателе (внизу) и дополнительной точной и быстродействующей термопаре (вверху), подключаемой к разъему на передней панели станции.

Подведем итог: нижний и верхний нагреватели управляются независимо, а окончание процесса пайки/распайки сигнализируется соответствующим звуковым сигналом.

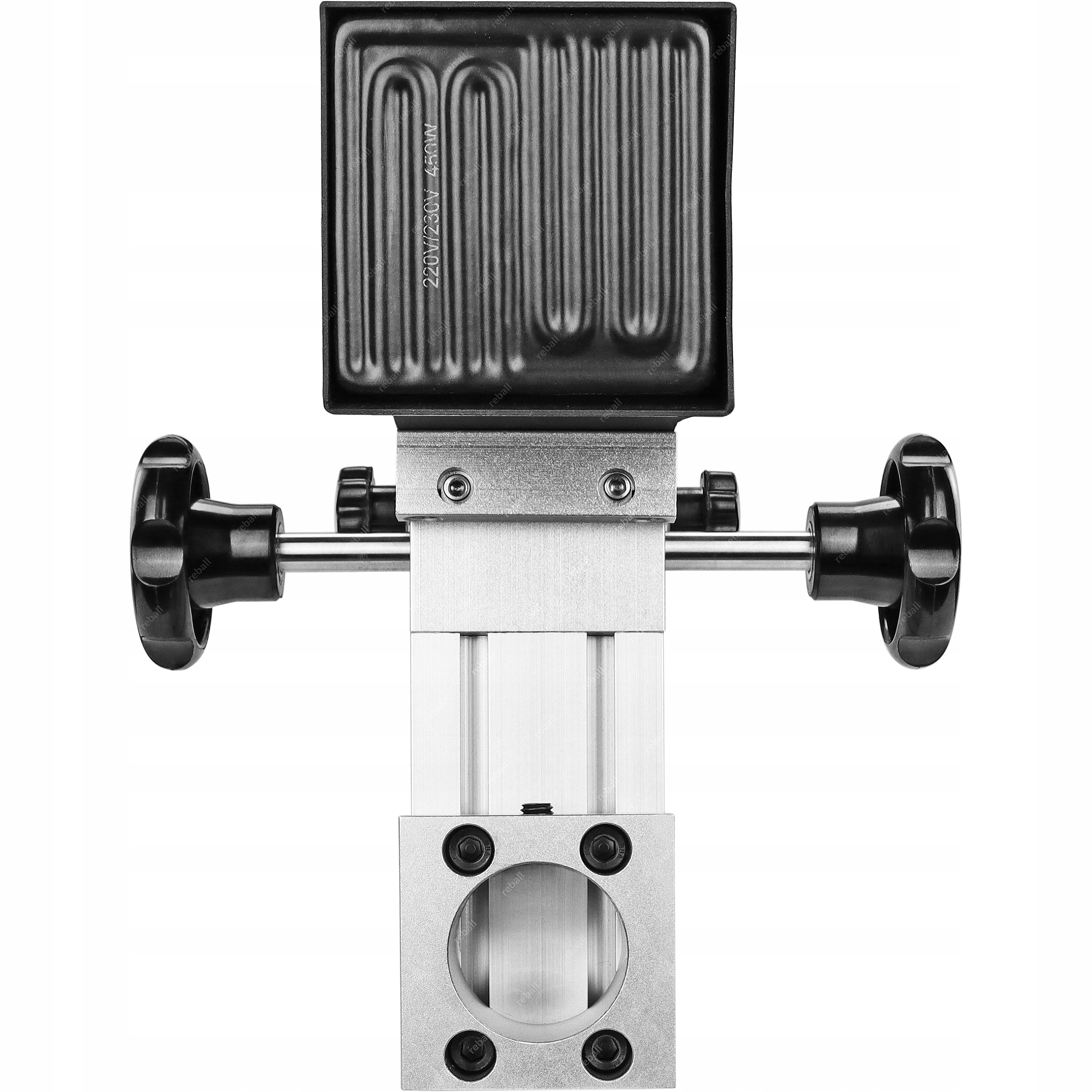

Верхний нагревательный элемент можно регулировать по вертикали и горизонтали.

Платы монтируются с помощью монтажных реек, входящих в комплект.

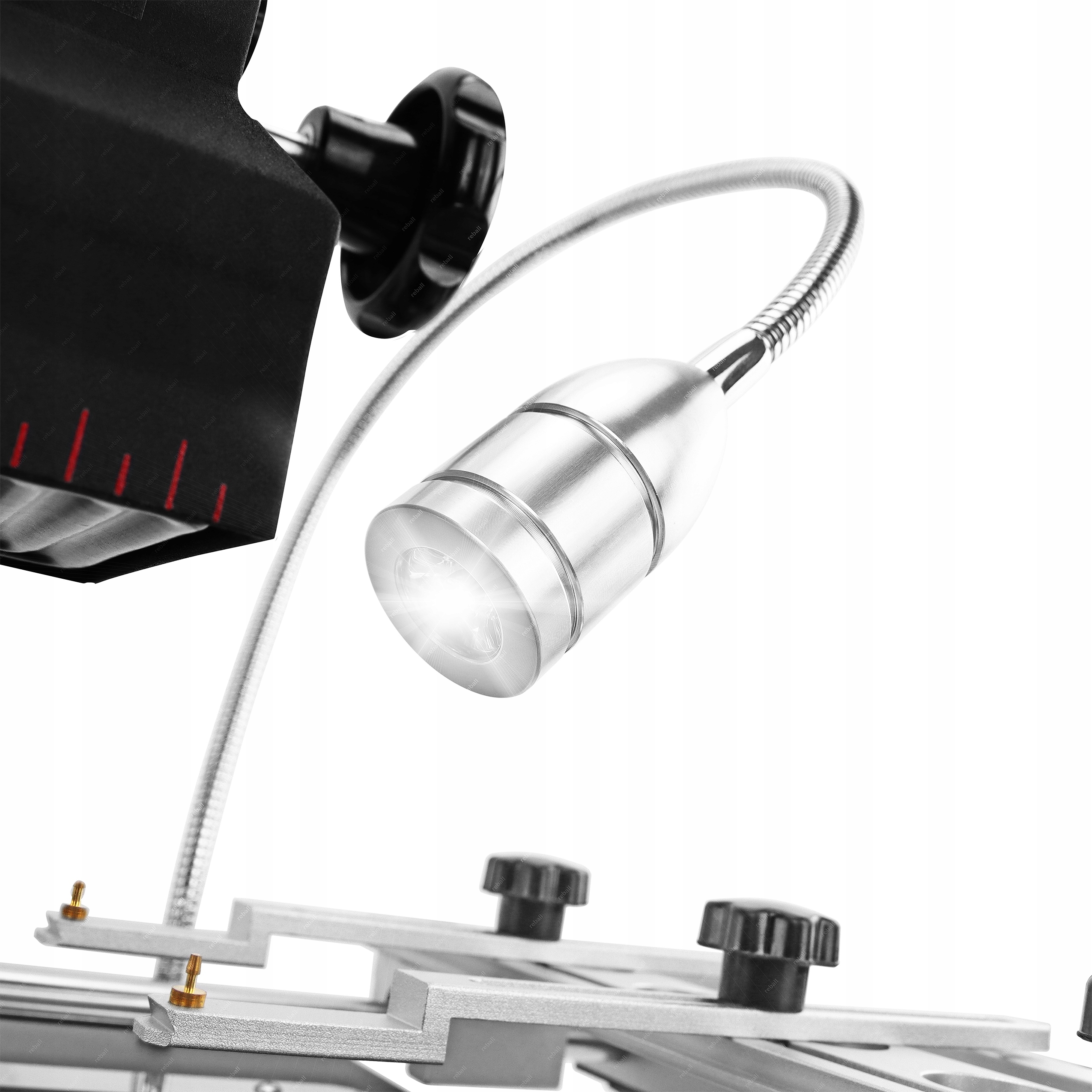

Дополнительно станция оснащена регулируемой светодиодной подсветкой достаточной мощности для освещения рабочей зоны.

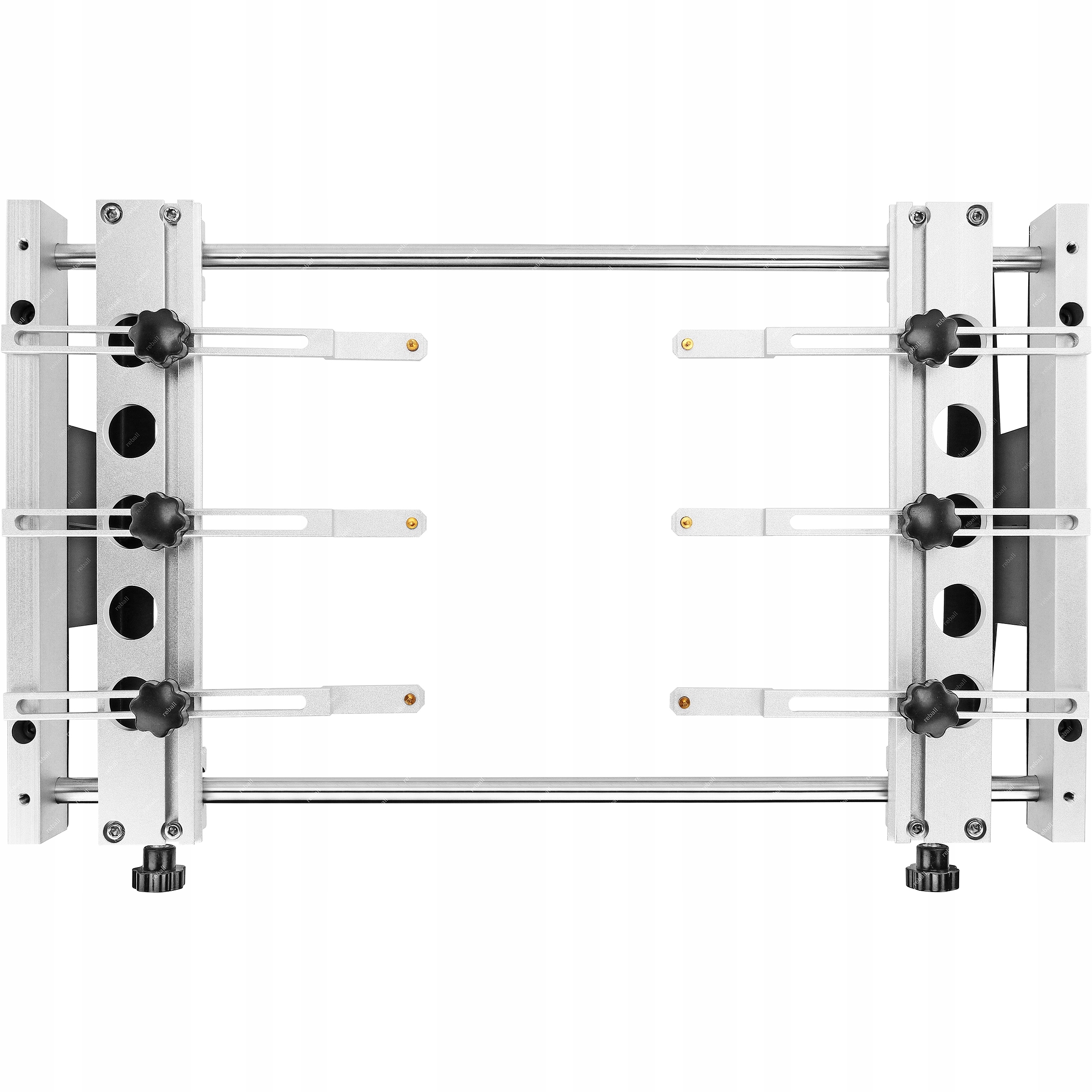

Основной держатель печатной платы оснащен V-образным пазом, что обеспечивает быструю и стабильную сборку платы и большой диапазон регулировки.

Элементы внутри станции защищены от тепла нижнего нагревателя листом металла толщиной 2 мм, а вентиляция всей электроники обеспечивается вентиляционными отверстиями с обеих сторон и эффективным вентилятором, работающим без остановки. после включения питания. Измеренная температура у программистов при достижении нижнего нагревателя 200С составила 20С!!!

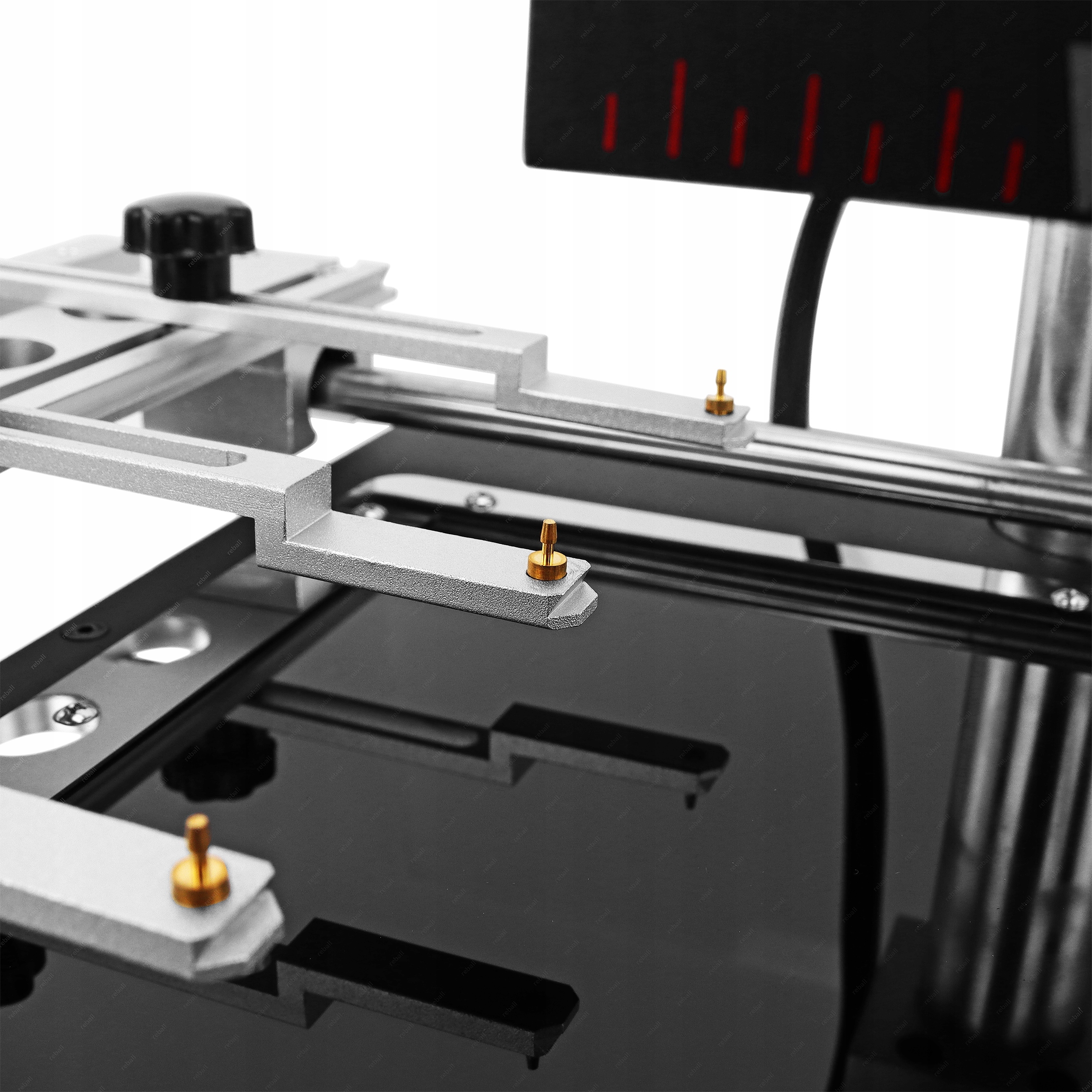

В комплект входят опоры для нестандартных плат PCB/PBA (6 шт.)!

Возможность приобретения дополнительных опор для обеспечения большей устойчивости печатной платы/платы во время пайки.

Технические данные:

• Общая мощность:  2300 Вт
• Суммарная мощность всех нагревательных элементов: 2250 Вт
• Верхний ИК-нагреватель:  450 Вт
• Нижний ИК-нагреватель: 1800 Вт (3x600 Вт)
• Макс. Размер макета:  80x80 мм
• Макс. Размер печатной платы:  400x305 мм
• Размер верхнего ИК-излучателя: 80х80 мм
• Размер сопла HOTAIR: выбирается
• Размер нижнего нагревателя:  3шт 60х200мм
• Размер нижней зоны нагрева:  240x210 мм
• Управление верхним нагревателем: контроллер ПЛК, точность 0,5% с сигнализацией (возможность программирования 10 профилей нагрева)
• Управление нижним нагревателем: точный контроллер, точность 0,5 % без сигнализации.
• Вентилируемый верхний нагреватель: переключатель
• Вентилируемый нижний нагреватель: постоянно включается после запуска устройства.
• Связь с ПК: порт RS232 (адаптер RS232-USB входит в комплект)
• Размеры устройства (ширина/глубина/высота): 450x340x430 мм
• Электропитание: 220 В/230 В, 50/60 Гц
• Вес нетто: 12 кг.

В комплект входит:

• Паяльная станция IR6500

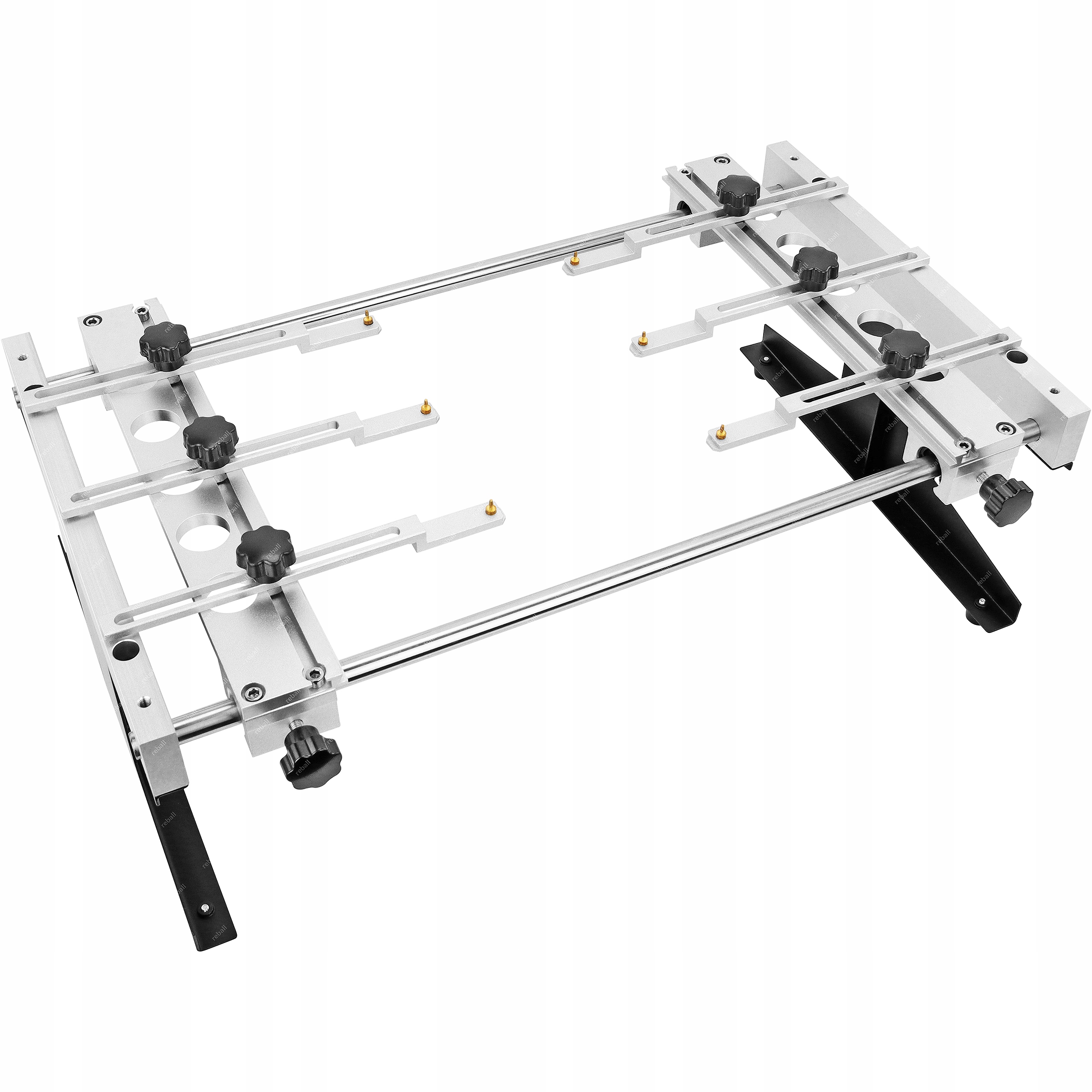

• подставка для крепления печатных плат + 6 держателей для нестандартных печатных плат
• верхний ИК-обогреватель 450 Вт
• Термопара К
• кабель для связи с ПК (RS232-USB)
• Компакт-диск с программным обеспечением для управления станцией с ПК.
• Руководство на английском языке, подробная инструкция для программаторов ALTEC PC410, REX C-100
• защитная алюминиевая лента,
• кисть для нанесения флюса,
• пинцеты для подъема BGA-чипов,
• Польское руководство + руководство по программированию 14 профилей (свинцовый, бессвинцовый процесс, XBOX, PS3, оплавление, «размещение» свежих шариков BGA)
• Профили нагрева, записанные на компакт-диске и готовые к загрузке в станцию ​​с помощью прилагаемого программного обеспечения.

ПРИМЕЧАНИЕ – ВЕРСИЯ С СЕТКОЙ НА НИЖНЕМ НАГРЕВАТЕЛЕ ВМЕСТО СТЕКЛЯННОЙ ПЛАСТИНЫ!

ФОТО НИЖЕ - ОСТАЛЬНОЕ НЕ ИЗМЕНЕНО ПО СРАВНЕНИЮ С КЛАССИЧЕСКОЙ ВЕРСИЕЙ IR6500!
