ИБП ИБП PM-UPS-1000MP от POWERMAT

1000 ВА / 800 Вт | 12 В | ЖК-ДИСПЛЕЙ | ЧИСТАЯ СИНУСОИДА

Источник бесперебойного питания PM-UPS-1000MP компании POWERMAT представляет собой линейно-интерактивный источник питания эффективной мощностью 800 Вт и полной мощностью 1000 ВА.

ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ

ИБП (источник бесперебойного питания) — это устройство, обеспечивающее бесперебойное питание других электронных устройств даже в случае сбоя в электросети. При наличии напряжения в розетке ИБП автоматически заряжает подключенный аккумулятор. Кроме того, блок питания имеет ряд защит от перегрузки, перегрева, слишком высокого и слишком низкого входного напряжения, от перезаряда и разряда аккумулятора, короткого замыкания, обеспечивающих максимальную защиту подключаемых устройств.

• В одном устройстве объединены функции преобразователя постоянного/переменного тока, источника бесперебойного питания (ИБП) и автоматического зарядного устройства.
• В случае отключения электроэнергии ИБП немедленно подает питание на подключенные к нему устройства , что позволяет безопасно выключить оборудование и сохранить важные данные. Внезапное отключение электроэнергии может привести к потере информации и повреждению электронного оборудования.
• ИБП POWERMAT — устройство, которое прекрасно решает эту проблему. Позволяет подключать внешний аккумулятор/комплект аккумуляторов (параллельно) напряжением 12В имеет две выходные розетки напряжением 230В , позволяет поддерживать работу двух устройств одновременно.
• Тороидальный трансформатор, используемый в преобразователе , обеспечивает высокий КПД и низкий ток холостого хода. Устройство гораздо более энергоэффективно, чем старые конструкции, в которых используются трансформаторы с сердечниками Е-типа.
• Быстрый 32-битный микропроцессор обеспечивает точную и безотказную работу. .
• Преобразователь выдает на выходе чисто синусоидальное напряжение, что позволяет работать практически с любым типом нагрузки.
• Большой зарядный ток аккумулятора (точные значения в таблице с техническими данными).
• Интеллектуальное управление охлаждающим вентилятором в зависимости от фактической температуры устройства и состояния нагрузки инвертора.
• Встроенный стабилизатор сетевого напряжения AVR.
• Предназначен для работы с необслуживаемыми аккумуляторами AGM VRLA или GEL.
• Кроме того, встроенный ЖК-дисплей наглядно информирует о текущем режиме работы блока питания. Производитель также подготовил понятную инструкцию на польском языке, что значительно упрощает использование устройства.

ПРИМЕР ПРИМЕНЕНИЯ

Источник бесперебойного питания PM-UPS-1000MP, предлагаемый Powermat, обеспечивает бесперебойное питание и защиту для многих устройств, таких как:

• Компьютеры
• Системы сигнализации
• Рабочие станции
• Серверы
• Телекоммуникационные и фискальные устройства
• Радио и Телевизионное оборудование
• Печи, насосы и контроллеры центрального отопления
• Другие устройства с любым типом нагрузки с адаптированным под устройство энергопотреблением.

ХАРАКТЕРИСТИКИ ПРОДУКТА

Линейно-интерактивный ИБП

• Одним из основных преимуществ ИБП этого типа является то, что он работает в интерактивном режиме с линией электропередачи. Это означает, что в случае падения напряжения в сети блок питания автоматически переключается на подключенный аккумулятор, чтобы обеспечить постоянное напряжение и бесперебойное питание устройства.
• Поскольку он способен обмениваться данными с линией электропередачи, он позволяет более эффективно защитить подключенные устройства от повреждений, вызванных нестабильным напряжением.
• Еще одним преимуществом линейно-интерактивных ИБП является их относительно невысокая цена, по сравнению с другими типами ИБП, например онлайн-ИБП. Поскольку они не требуют таких высококачественных компонентов, они более доступны для малого бизнеса и домашних пользователей.

Чистая синусоида

Устройство выдает на выходе «синусоидальное» напряжение, такое же, как и в электросети. Благодаря этому он может питать индукционные устройства (в том числе электроинструменты, воздушные компрессоры, кондиционеры, холодильники, морозильники и т. д.). Конечно, не забудьте подобрать мощность блока питания в соответствии с нагрузкой.

Отсутствие электроэнергии – не проблема

Инженеры позаботились о функции холодного запуска в PM-UPS-1000MP, а это значит, что устройство может работать в аккумуляторном режиме без предварительного подключения к электросети. Это полезное решение в случае внезапного отключения электроэнергии, когда нам нужен быстрый доступ к данным на настольном компьютере или другом устройстве.

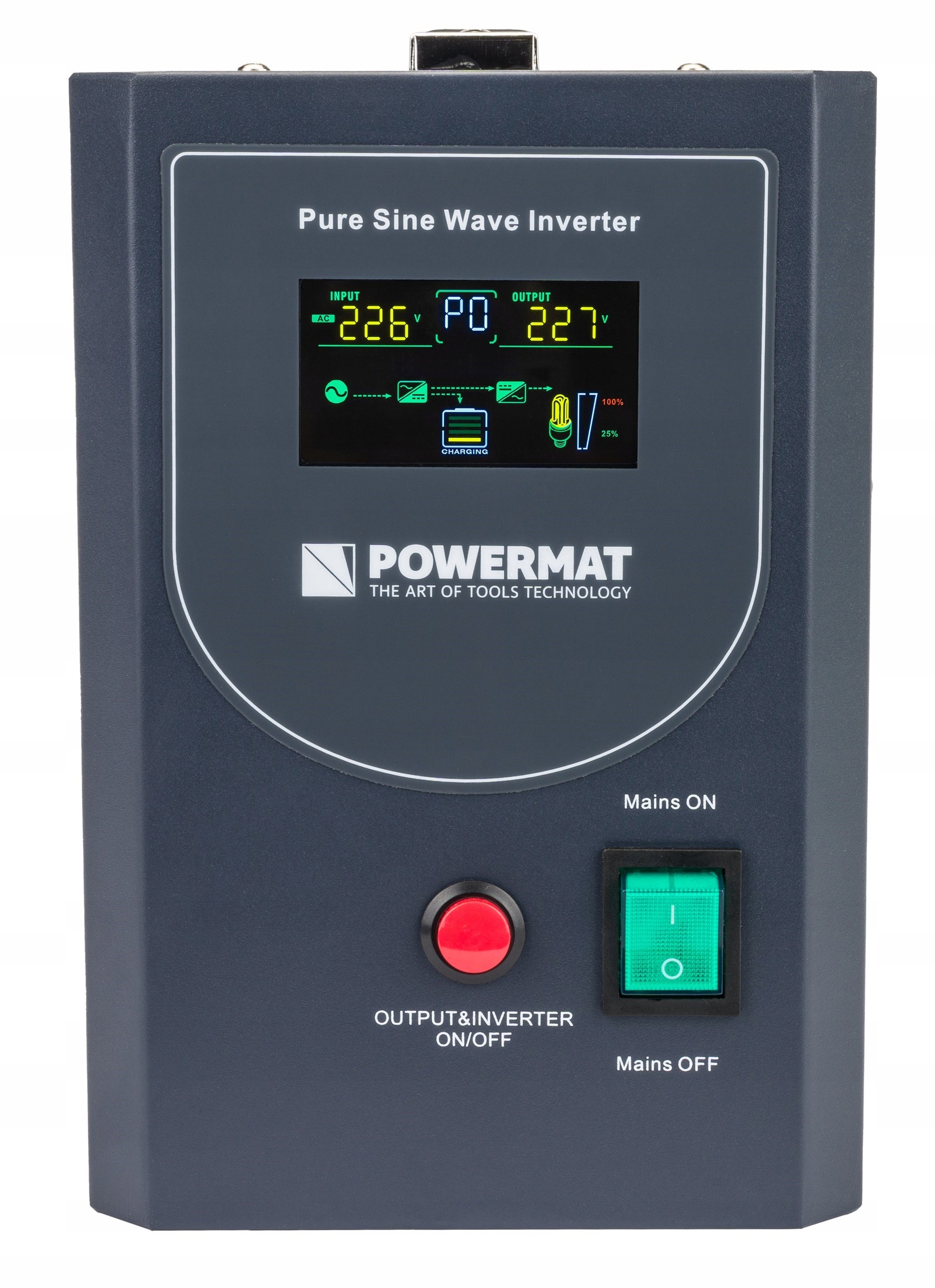

ЖК-ДИСПЛЕЙ

Всегда под контролем

• Благодаря ЖК-дисплею пользователь может контролировать ключевые параметры источника питания, такие как: входное и выходное напряжение, частота в Гц, состояние батареи, нагрузка и текущий режим работы. Это обеспечивает непрерывную информацию о состоянии устройства и позволяет быстро реагировать в случае необходимости.

Режимы работы устройства

1. Режим ИБП:  питание от сети при зарядке аккумулятора, переключение на питание от сети аккумулятор в случае нестабильного напряжения или полной потери электропитания.
2. Режим выпрямителя: зарядка аккумулятора без питания приемников.
3. Режим преобразователя постоянного/переменного тока:  подача питания напрямую от аккумулятора без подключения к электросети.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Мощность: 1000 ВА / 800 Вт
• Напряжение: 230 В переменного тока

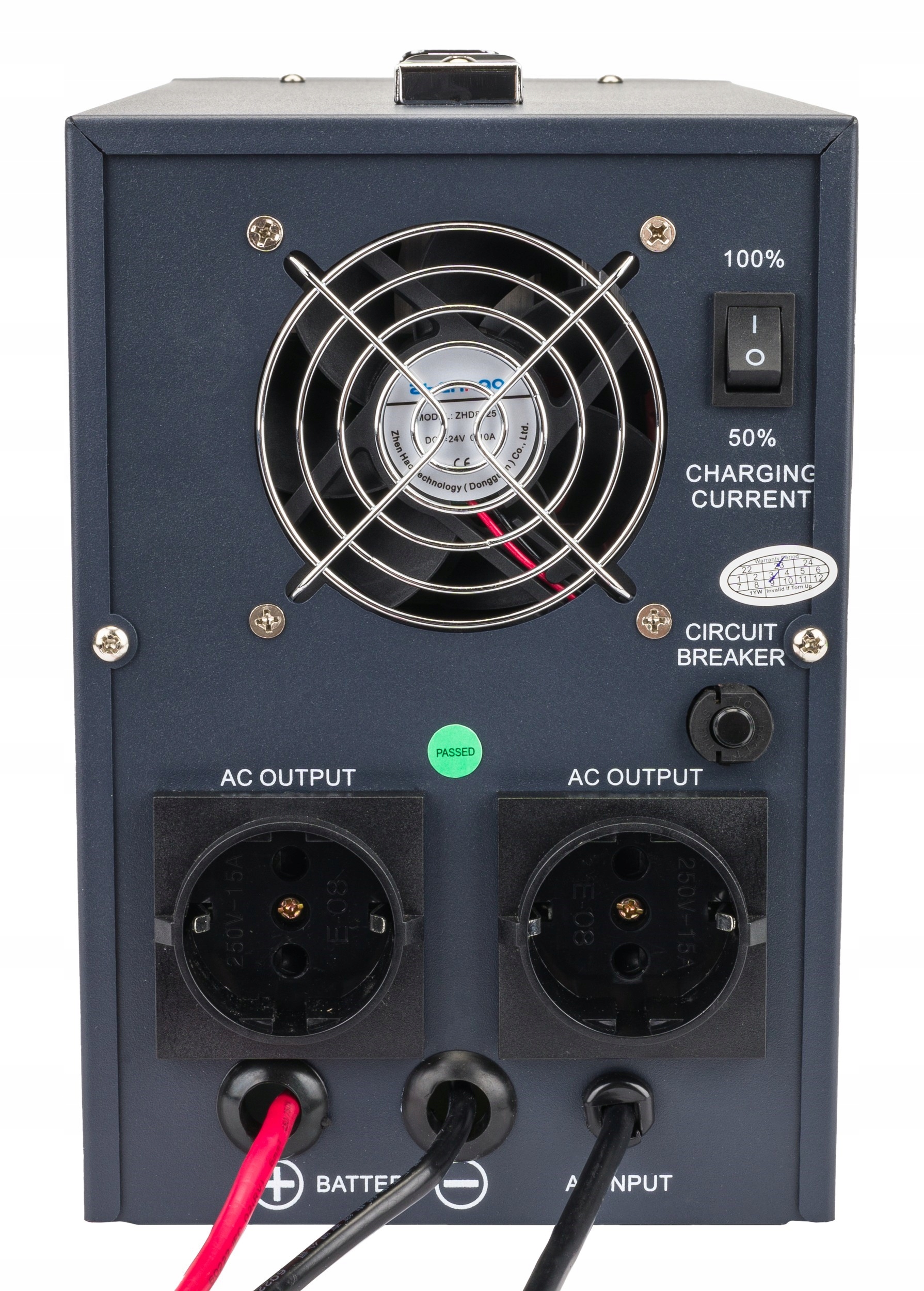

• Выходные розетки: 2 розетки 230 В с заземлением
• Защита выхода: Плавкий предохранитель
• Частота: 50 Гц
• Тип трансформатора: Тороидальный
• Стабилизация напряжения: ДА
• Форма напряжения: Чистая синусоидальная волна
• Волновое искажение: ≤3 %
• Поддерживаемые типы батарей: 12 В — AGM VRLA и GEL
• Напряжение зарядки: 13,6 В
• Максимальный зарядный ток: 18 А
• Защита батареи: при 10,2В
• Время переключения: <10 мс
• Время работы ИБП : Зависит от используемой аккумуляторной установки
• Звуковая сигнализация: ДА (описание в инструкции пользователя)
• Вес изделия с упаковкой : 8,6 кг

Защита:

• Перегрузка,
• От перегрузки и разрядки
• Короткое замыкание
• Термическое
• От слишком высокого и слишком низкого входного напряжения

Схема подключения одной батареи 12В

• Подключите батарею к ИБП, соблюдая соответствующую полярность, т.е. «+» к «+» и «-» к «-».

Схема подключения нескольких аккумуляторов 12В (параллельное соединение)

• В случае с нашим устройством основным правилом при подключении более одного аккумулятора является их параллельное подключение, как на схеме ниже.
• Подключаем аккумуляторы с одинаковым номинальным напряжением. Одни и те же полюса должны быть соединены вместе, то есть разъемы «+» с «+» и разъемы «-» с «-».
• Затем подключите последнюю батарею из параллельно подключенного блока к ИБП, соблюдая соответствующую полярность, как и в случае с подключением батарей.
• Таким образом, мы получаем аккумуляторный блок емкостью суммы используемых аккумуляторов и одинаковым номинальным напряжением.

Важные советы по параллельному соединению аккумуляторов:

• Лучше всего подключать аккумуляторы одинаковой емкости.
• Они должны быть изготовлены по одной технологии.
• Их следует носить одинаково.
• Тот же уровень заряда аккумулятора.
• Кабели, используемые для подключения аккумуляторов, должны быть надлежащего размера и как можно короче.
• При замене батарей на новые следует заменять все батареи одновременно.

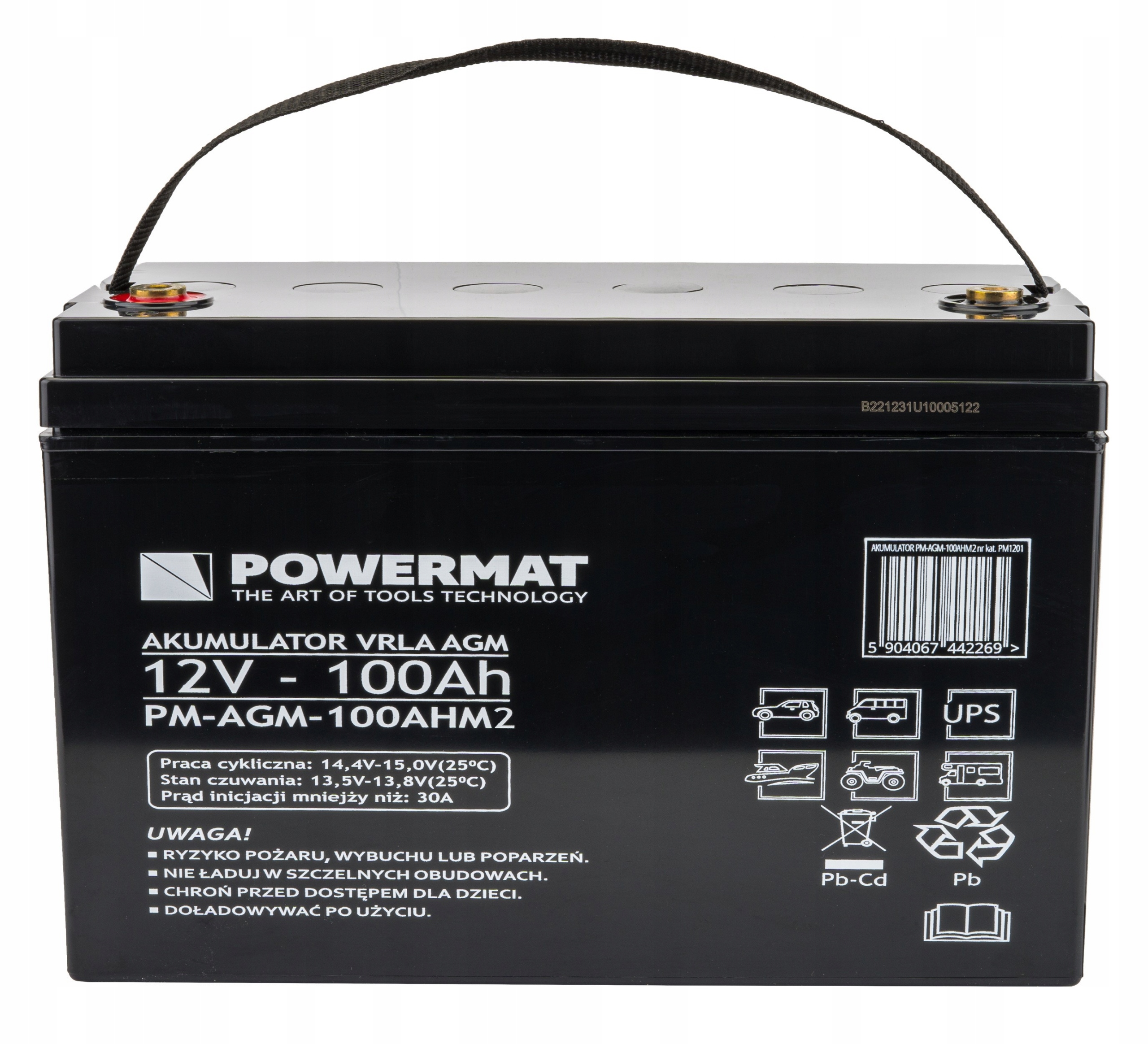

Свинцово-кислотный аккумулятор POWERMAT VRLA AGM C20 / 12 В / 100 Ач (дата производства 01/2023)

Модель: PM-AGM-100AHM2

Применение:

• Аварийные источники питания
• Аварийное освещение
• Блок питания для электрических игрушек
• Блок питания для медицинского оборудования
• Аварийный источник питания для автоматики
• Системы солнечных батарей (фотовольтаика)
• Охранно-охранная сигнализация
• Электроснабжение в фургонах, кемперах
• Радиосистемы
• Системы возобновляемой энергии
• Чистящие машины и т. д.

Технические данные

• Напряжение: 12 В
• Емкость: 100 Ач
• Тип :  VRLA (AGM - Absorbed Glass Mat)
• Вес: 25,1 кг
• Срок службы: 7 - 9 лет
• Ток инициирования: менее 30 А
• Размеры: 324 x 168 x 215 [мм]
• Разъем (+) спереди слева

Время разряда и характеристики модели PM-AGM-100AHM2

• 100 Ач / 5,0 А (20 часов; 1,80 В на элемент при 25°C)
• 90 Ач / 9,0 А (10 часов; 1,80 В на элемент при 25 °C)
• 80,5 Ач / 16,1 А (5 часов; 1,75 В на элемент при 25 °C)
• li>
• 52,7 Ач / 52,7 А (1 час; 1,60 В на элемент при 25°C)

Емкость аккумулятора C20

Аккумулятор под нагрузкой При токе 5 А будет поддерживаться напряжение выше предельного напряжения в течение 20 часов. Это означает, что аккумулятор имеет емкость C20 = 100 Ач (5А x 20 ч) .

Разъем аккумулятора

Благодаря использованию твердой меди соединение между аккумулятором и устройством значительно снижает потери проводимости. В комплект входят 2 прочных винта с резьбой М8 с пружиной и плоскими шайбами.

Срок службы батареи – (от 7 до 9 лет в буферном режиме)

• Циклическая работа  – батарея является основным источником питания устройства и после зарядки подключается к приемникам, после разрядки - заряжается.
• Буферный режим работы (аварийное питание) – аккумулятор постоянно подключен к системе зарядки и представляет собой аварийный источник питания в случае пропадания сетевого напряжения.

Различия в сроках службы при циклической работе.

Аккумуляторы AGM чувствительны к чрезмерному разряду. Слишком глубокая разрядка аккумулятора ограничивает его способность хранить энергию, снижает его емкость и сокращает срок службы. Чрезмерная разрядка также может быть вызвана тем, что разряженный аккумулятор слишком долго не заряжался. Слишком глубоко разряженные аккумуляторы сульфатируются, что приводит к частичной и необратимой потере доступной емкости. Минимально допустимое напряжение разряда аккумулятора составляет 10,5 В для аккумуляторов напряжением 12 В.

При использовании аккумуляторов типа С20 они с точки зрения эффективности и долговечности будут гораздо полезнее при редких разрядах, например для источников бесперебойного питания ИБП, систем безопасности (т.е. буферной работы). ). Для циклической работы j рекомендуются батарейки типа C10; С5.

Необслуживаемые свинцово-кислотные аккумуляторы VRLA.

Благодаря своим преимуществам и эксплуатационным свойствам они все чаще заменяют традиционные аккумуляторы, так называемые влажные, как кислые, основные, так и никель-кадмиевые. Основное отличие состоит в том, что они не требуют мероприятий по техническому обслуживанию во время работы, таких как доливка воды или проверка плотности и уровня электролита.

Батареи VRLA герметичны, поэтому их можно использовать в любом положении. В нормальных условиях эксплуатации они не выделяют газов, благодаря герметичности безопасны в эксплуатации и безвредны для окружающей среды (нет риска ожога серной кислотой). Благодаря тому, что они не выделяют газов, им не требуются специальные помещения с вентиляцией.

Технология AGM - (Absorbed Glass Mat)

В отличие от технологии (GEL - гель), электролит улавливается высокопористыми стекловолоконными сепараторами. Кроме того, благодаря использованию свинцовых пластин с более высокой плотностью материала были достигнуты гораздо более глубокие разряды и большее количество рабочих циклов по сравнению со стандартными аккумуляторами AGM.

Корпус аккумулятора изготовлен из АБС-пластика, а элементы — из меди.
