HANTEK6104BC Цифровой USB-осциллограф

HANTEK6000BC  — новая серия цифровых осциллографов, «компьютерных» насадок для осциллографов, подключаемых к компьютеру через USB-порт. Осциллографы серии Hantek6000BC имеют четыре аналоговых входных канала.  Выборка в реальном времени составляет  1 Гвыб/с . Все устройство заключено в металлический корпус. Программное обеспечение, управляющее осциллографом, имеет ряд функций, облегчающих повседневную работу при выполнении измерений. Программное обеспечение работает в системах Windows и является простым и понятным в использовании.

пример приложения – подключение:

выбранные технические параметры Hantek6104BC:

• Цифровой осциллограф USB 2.0
• Полоса пропускания:  100 МГц

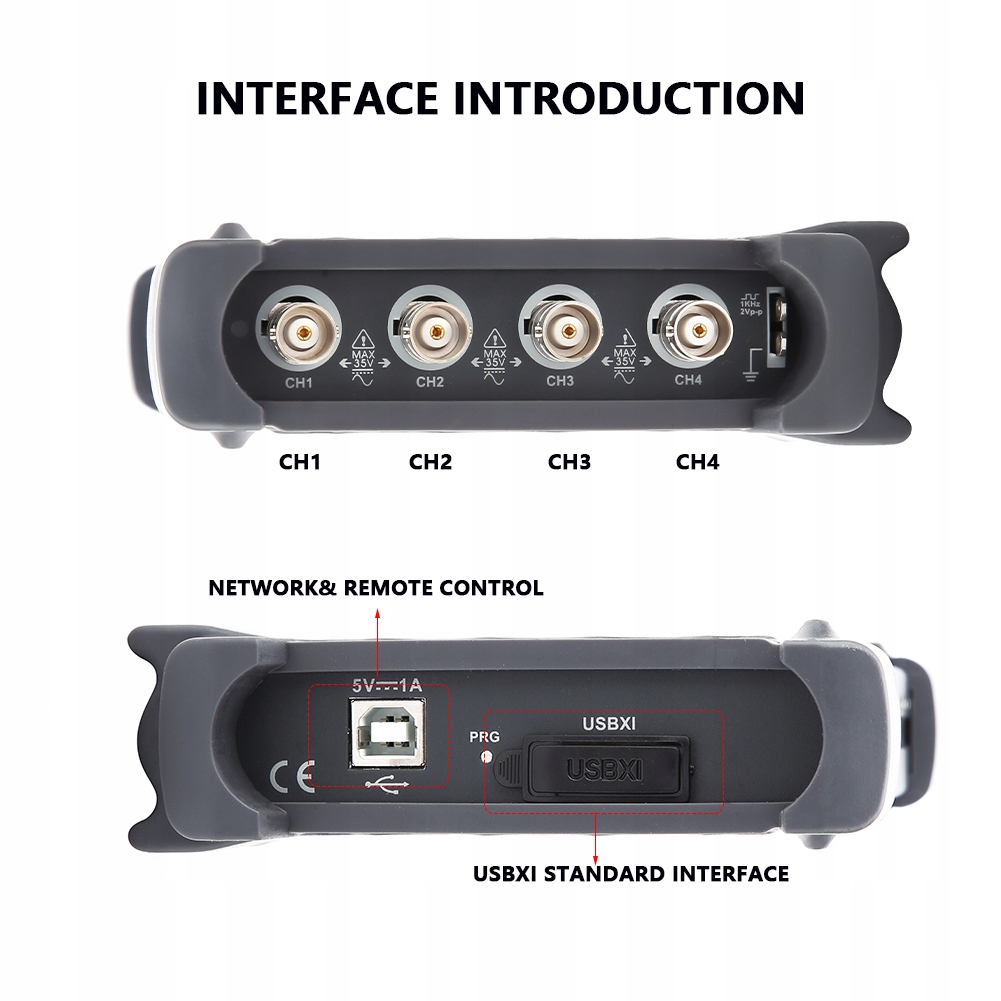

• 4-канальный, четыре входных канала
• выборка в реальном времени:  1 Гвыб/с
• алюминиевый корпус
• 20 автоматические  курсорные измерения
• курсорные измерения
• Функция FASS/FAIL
• математические функции и анализ БПФ
• возможность сохранения сигналов: EXCEL,BMP,JPG
• возможность чтения сохраненных сигналов
• диапазон регулировки чувствительности по напряжению: 2мВ-10В/деление
• диапазон регулировки временной развертки: 2нс/дел-1000с/дел
• максимальное входное напряжение: ±35 В (размах)
• разрешение по вертикали: 8 бит
• память длина записи: 64 КБ
• функции запуска: фронт, импульс, видео, альтернатива (поочередно)
• осциллограф разделяет землю с компьютером через USB
• поддержка работы системы: Windows 7, Windows 8, Windows10
