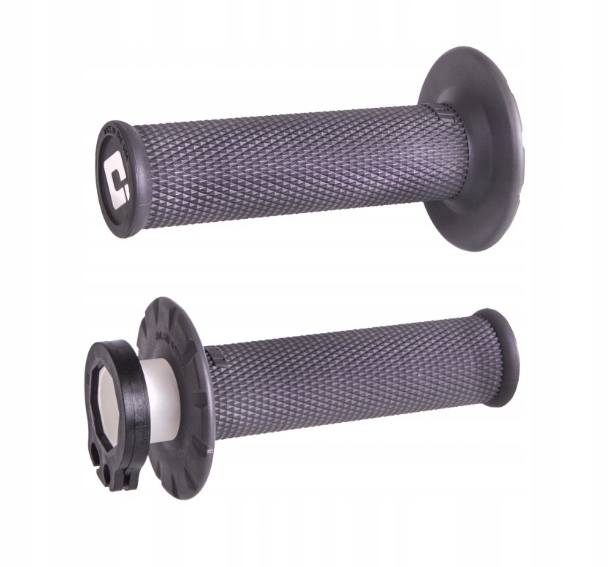

H36NWG - ODI переключатели NO-WAFFLE V2 lockon Grip 2T, 4T enduro

УСТАНАВЛИВАЕТСЯ ПЕРЕКЛЮЧАТЕЛЯМИ ФИРМЫ ODI MODEL NO-WAFFLE V2 Lock-On

комплект для 2T и 4T серый цвет-мягкая резина особенности переключателей ODI EMIG: <улей>

- гарантированная 100% противоскользящая

- простая установка и удаление без ожидания высыхания клея

- трубка дроссельной заслонки, входящая в комплект Snap On Cam, позволяет адаптироваться ко многим моделям

- простая установка ручек

- не требует использования защитного провода, что означает более длительный срок службы манетки

адаптеры в комплекте: 2-тактный комплект-включает адаптеры: C и D.

** см. руководство по применению для получения полной информации о монтаже и инструкции по установке. **

инструкция по установке:

сторона сцепления: снимите старые ручки и тщательно очистите руль. Наденьте рычаг сцепления ODI на рулевое колесо. Переключатель должен легко скользить по рулю, сдвиньте его до самого конца. Убедитесь, что переключатель максимально нажат, чтобы внешний конец рукоятки касался руля. После установки затяните шестигранный винт с помощью шестигранного ключа 3 мм (15 дюймов / фунтов), чтобы закрепить рычаг переключения передач. Шестигранный винт и зажим ODI должны периодически проверяться и заменяться.

страница дроссельной заслонки: используйте таблицу приложений по описанию, чтобы выбрать подходящий кулачок дроссельной заслонки. Защелкните кулачок в правильном положении на рукоятке дроссельной заслонки. Вы должны услышать слышимый "щелчок", когда кулачок полностью защелкивается на месте.

открутите винты, чтобы открыть корпус rollgazu, как если бы вы заменяли трубку дроссельной заслонки. Вставьте тросы дроссельной заслонки в кулачок новой ручки, убедившись, что тросы правильно установлены в кулачке и не сжаты. Установите крышку rollgazu снова.

вы используете полные рукоятки?

переключатели ODI Lock-On ™ легко настраиваются для работы с „полными ручками”, снимая заглушки.

следуйте этим простым шагам, чтобы удалить заглушки ODI:

1) осторожно используйте острое лезвие, чтобы выровнять ручку вдоль внутреннего края внешнего круга каждой ручки.

2) Используйте небольшой удар (рукоятка отвертки), чтобы выбить конец рукоятки.

3) Осторожно удалите лишнюю резину, которая может мешать трубке дроссельной заслонки, позволяя переключателю вращаться.
