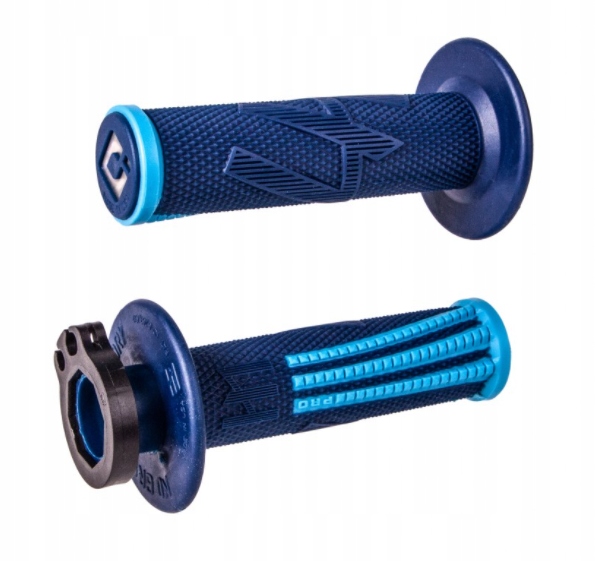

H36EPDU - ODI переключатели emig PRO V2 поворотные Husqvarna Yamaha

модель EMIG V2 PRO Lock-ON GRIP

цвет синий-голубой

особенности переключателей ODI EMIG :

• - гарантированное 100% сопротивление скольжению
• - простая установка и удаление, не дожидаясь высыхания клея
• - трубка дроссельной заслонки, входящая в комплект Snap On Cam, подходит для многих моделей
• - простая установка рычагов
• - не требует использования защитного провода, что означает более длительный срок службы переключателей

адаптеры в комплекте :

2-тактный комплект - включает адаптеры : C и D.

4-тактный комплект - включает адаптеры: A, B и J

** см. Руководство по применению для получения полной информации о сборке и инструкции по установке. **

инструкция по установке:

сторона сцепления: снимите старые ручки и тщательно очистите руль. Наденьте переключатель со стороны сцепления ODI на руль. Переключатель должен легко скользить по рулю, сдвиньте его до самого конца. Убедитесь, что рычаг переключения передач максимально нажат, чтобы внешний конец рукоятки касался руля. После установки затяните шестигранный винт с помощью шестигранного ключа 3 мм (15 дюймов / фунтов), чтобы закрепить переключатель. Шестигранный винт и зажим ODI следует периодически проверять и заменять.

страница дроссельной заслонки: используйте таблицу приложений по описанию, чтобы выбрать подходящий кулачок дроссельной заслонки. Зафиксируйте кулачок в правильном положении на рукоятке дроссельной заслонки. Вы должны услышать слышимый "щелчок", когда кулачок полностью зафиксирован на месте.

отвинтите винты, чтобы открыть корпус роллгаза, как если бы вы заменяли трубку дроссельной заслонки. Вставьте тросы дроссельной заслонки в кулачок новой рукоятки, убедившись, что тросы правильно установлены в кулачке и не сжаты. Установите на место крышку роллгаза.

вы используете полные ручные панели?

переключатели ODI Lock-On ™ можно легко настроить для работы с "полными ручками", сняв заглушки.

следуйте этим простым шагам, чтобы удалить крышки ODI:

1) осторожно используйте острое лезвие, чтобы выровнять ручку вдоль внутреннего края внешнего круга каждой ручки.

2) используйте небольшой удар (ручку отвертки), чтобы выбить конец ручки.

3) Осторожно удалите лишнюю резину, которая может мешать дроссельной трубке, позволяя переключателю вращаться.
