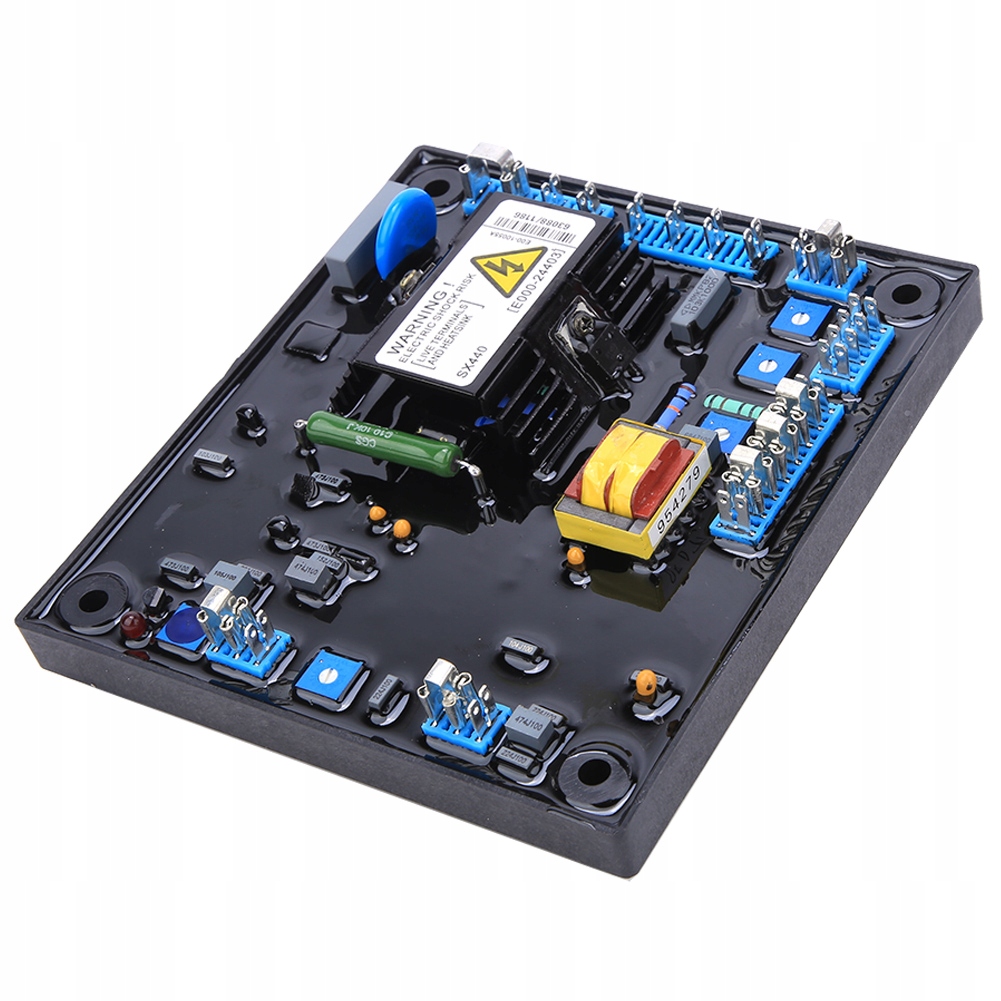

GS16735 - Sx440 AVR бесщеточный генератор

sx440 автоматический регулятор напряжения (AVR)

спецификация, установка и настройкаобщее описание

SX440 представляет собой полуволновый тиристорный автоматический регулятор напряжения (AVR) с фазовым управлением и является частью системы возбуждения для бесщеточного генератора.

помимо регулировки напряжения генератора, awrcuitry включают функции защиты от низкоскоростных потерь и обнаружения. Мощность возбуждения поступает непосредственно из клемм генератора.

положительное напряжение нарастание от остаточных уровней обусловлено применением эффективных полупроводников в силовых цепях AVR.

AVR соединен с обмотками главного статора и обмотками возбуждающего поля для обеспечения контроля выходного напряжения с замкнутым контуром с регулировкой нагрузки / -1.0%.

помимо питания от главного статора, theAVR также выводит напряжение выборки из выходных обмоток для целей контроль напряжения. В ответ на это напряжение образца AVR контролирует мощность, подаваемую в поле возбуждения и, следовательно, в основное поле, чтобы поддерживать выходное напряжение в определенных пределах, компенсируя нагрузку, скорость, температуру и powerfactor генератора.

схема измерения частоты постоянно контролирует выход генератора и обеспечивает выходную защиту от скорости системы возбуждения, уменьшая выходное напряжение пропорционально скорости ниже порога предварительной настройки. Предусмотрена ручная регулировка для установки факториальной точки обмотки частоты ниже (UFRO). Это может быть легко изменено на 50 или 60 Гц в полевых условиях путем выбора ссылки push-on.

предусмотрено подключение дистанционного вольтагетриммера, позволяющего пользователю точно контролировать выход генератора.

предусмотрен аналоговый вход для подключения к контроллеру коэффициента мощности aNewage или другим внешним устройствам с совместимым выходом.

AVR имеет возможность комбинировать droop CT, чтобы обеспечить параллельную передачу с другими аналогичными оборудованными генераторами.

технические характеристики

вход

напряжение 190-264 В переменного тока

номинальная частота 50-60 Гц

Фаза 1

провод 2

выход

voltagemax 90v DC на входе 207v ac

currentcontinuous 4A DC

прерывистый 6A в течение 10 секунд

сопротивление 15 ом минимум

регулирование /-1% (см. Примечание 1)

тепловой Дрейф0. 04% на градус. C изменение AVR ambient (примечание 2)

типичный ответ системы

ответ AVR 20 мс

подал ток до 90% 80 мс

MachineVolts до 97% 300 мс

внешняя регулировка вольта GE

/-10% с триммером 1 к ом 1 ватт (см. Примечание 3)

под защитой частоты

set point 95% Гц (см. Примечание 4)

наклон 170% вниз до 30 Гц

блок рассеивания мощности

максимум 12 Вт

построить вольт GE

4 вольт @ AVR терминалы

аналоговый вход

максимальный вход /-5V DC (см. Примечание 5)

чувствительность 1v для 5% вольт генератора (регулируемая)

входное сопротивление 1 ком

квадратный падающий вход

10 ом нагрузки

макс. Чувствительность: 0.07 a для 5% droop 0pf

Макс. Вход: 0.33 a

Охрана окружающей среды

вибрация 20-100 hz50mm/сек

100 Гц 2 khz3.3g

рабочая температура-40 до 70 ℃

относительная влажность 0-70 ℃ 95% (см.примечание 6)

температура хранения-55to 80 ℃

примечания

1. С 4% регулирующим двигателем.

2. Через 10 минут.

3. Применить к Mod статус S начиная. Генератор де-ratemay применяется. Проверьте с фабрикой.

4. Заводской комплект, частично герметичный, перемычка на выбор.

5. Каждое устройство, подключенное к аналоговому входу, должно быть бесцветно плавающим (гальванически изолированным от Земли) с анизоляционной прочностью 500 В переменного тока.

6. Без конденсации.
